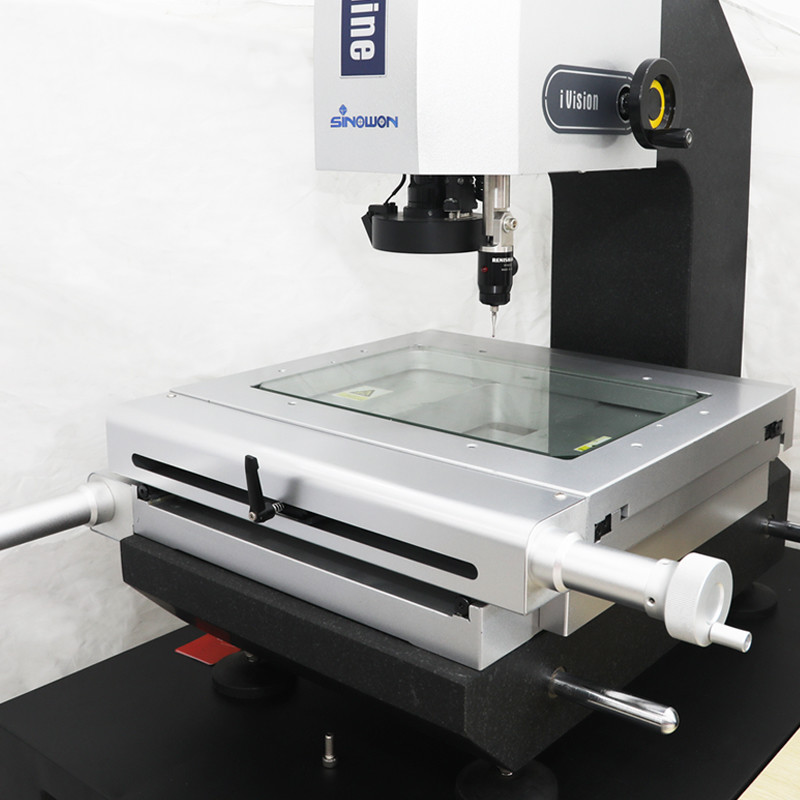

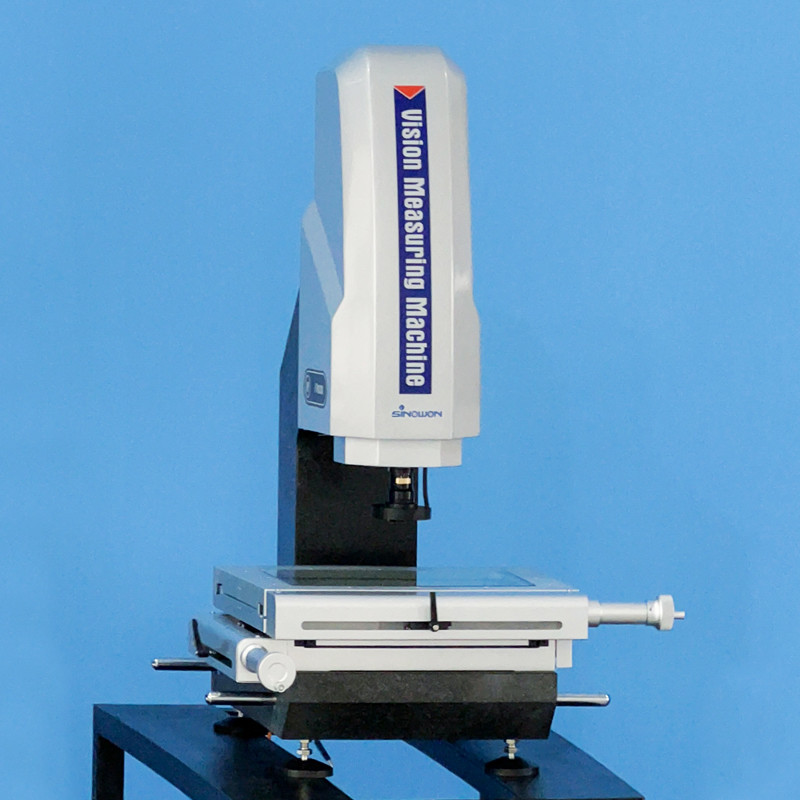

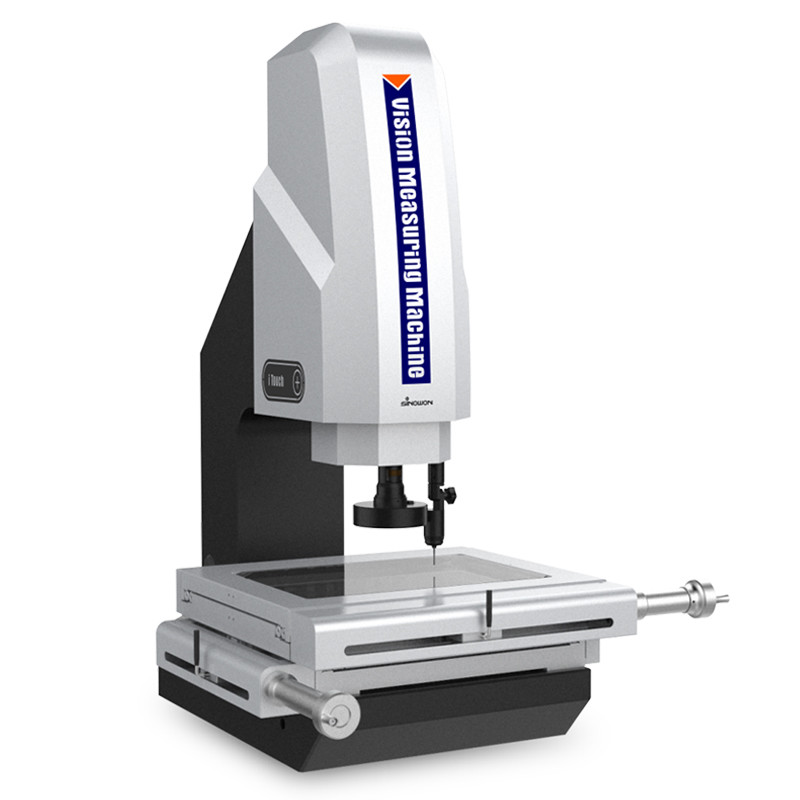

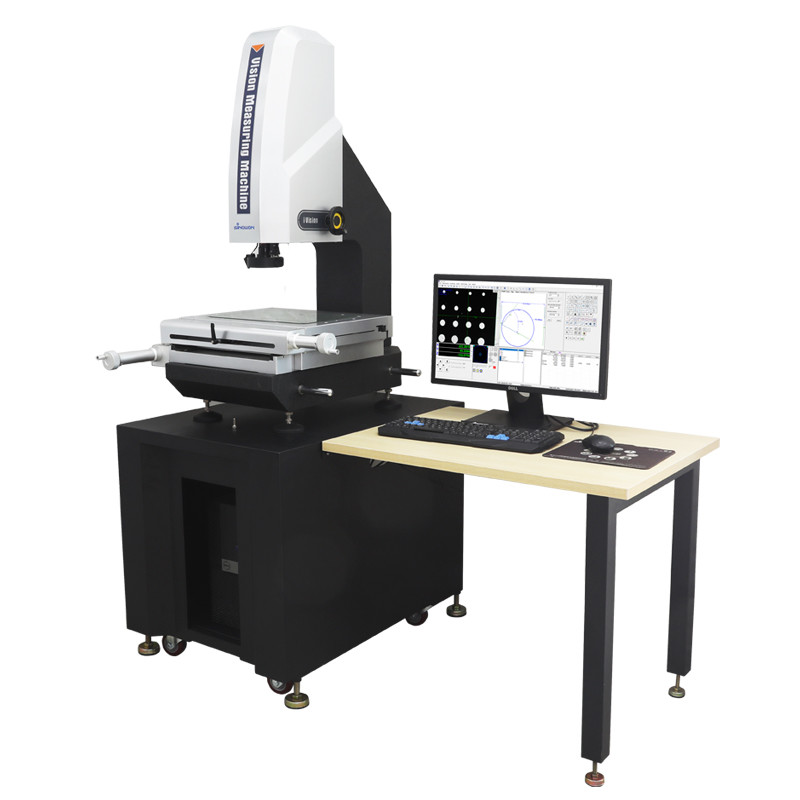

Машина зрения CNC высокой точности измеряя

Примечание:

«L» представляет собой измеренную длину в миллиметрах, а механическая точность оси Z сильно зависит от точности фокусировки и поверхности заготовки.

Увеличение является приблизительным значением и тесно связано с размером и разрешением дисплея.

Клиенты могут добавить вспомогательную линзу с увеличением 0,5X или 2X в зависимости от своих потребностей для достижения увеличения изображения.

iMS-2010/5040 — верстаки из мрамора, а iMS-2515/3020/4030 — верстаки из металла.

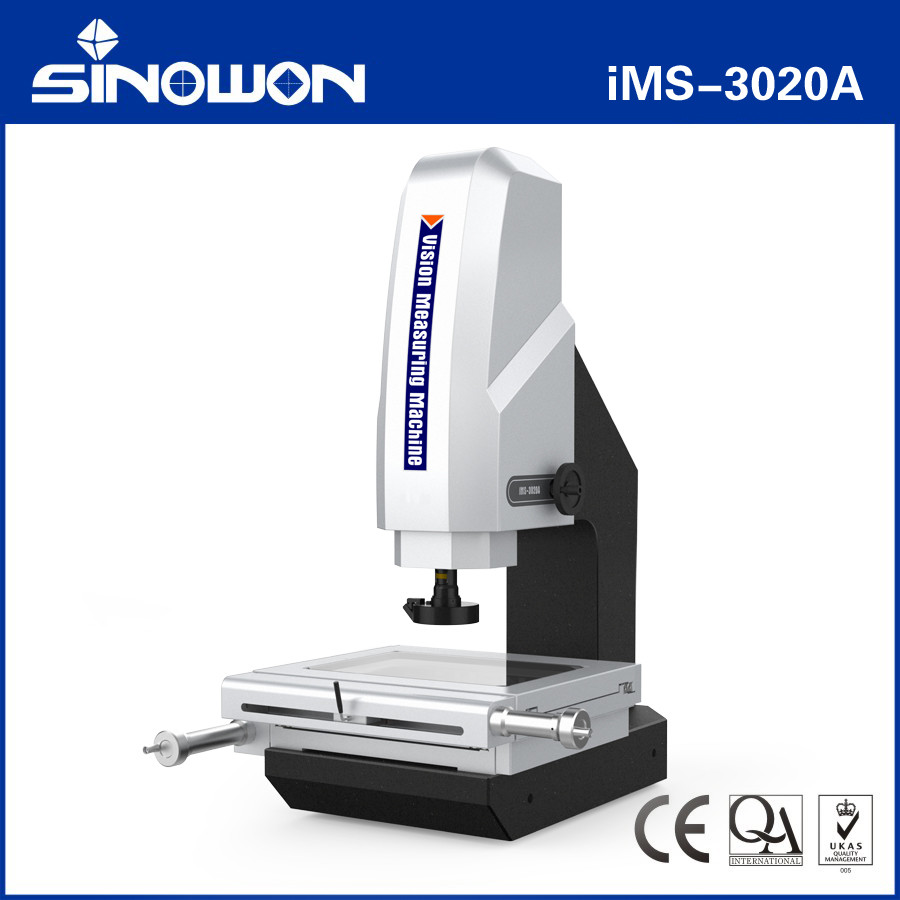

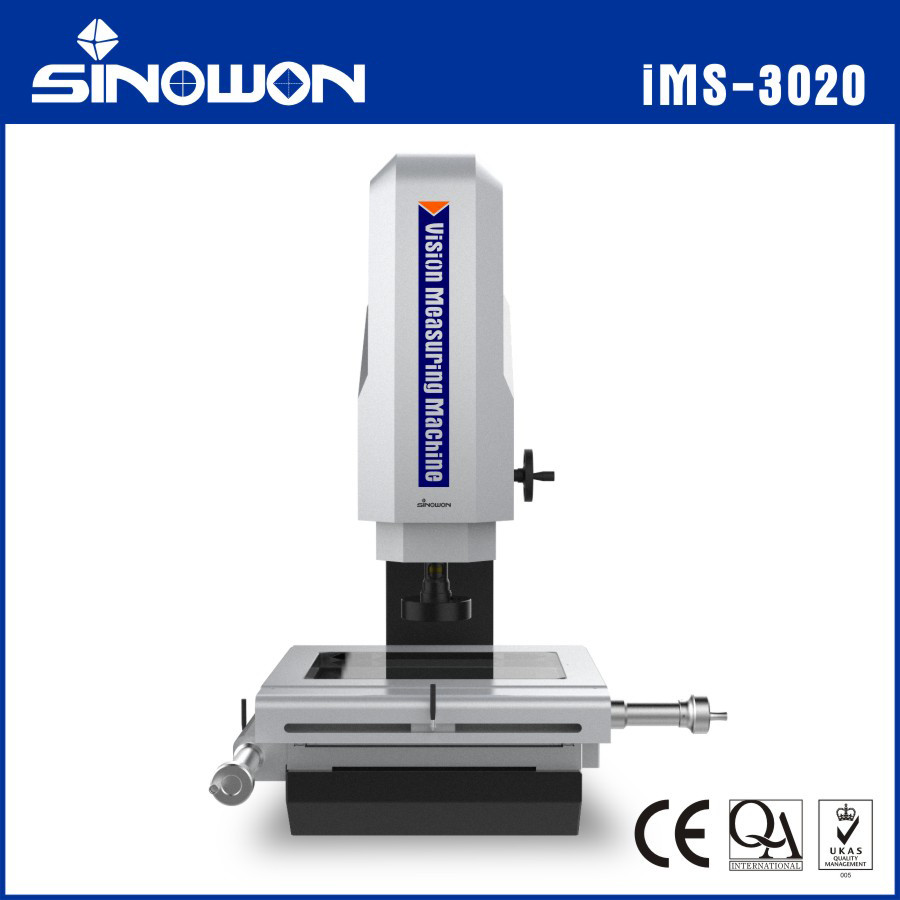

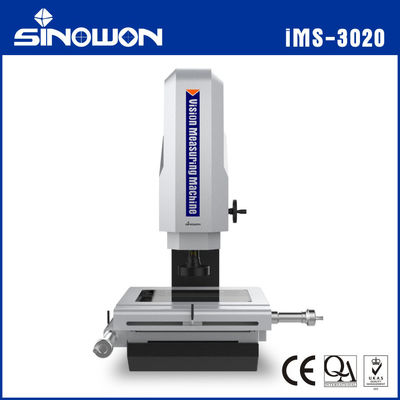

Описание модели конфигурации продукта (пример с iMS-3020):

Модели и характеристики ручных видеоизмерительных машин:

Таблица путеводителей по ручному видеоизмерителю:

• Другие характеристики поездки могут быть настроены в соответствии с потребностями клиента.

Измерительная машина для зренияСтруктурные чертежи:

Измерительная машина для зренияПрименение в промышленности:

Оптическая измерительная машина OMM, также известная как визуальная измерительная машина и бесконтактная измерительная машина, двумерная измерительная машина, 2,5-мерная измерительная машина, с модернизацией современной промышленной высокоточной и микропроизводственной промышленности она использует бесконтактную оптику. метод измерения изображения для быстрого и точного измерения. Измерение геометрических размеров и геометрических допусков становится неизбежным.

Оптические измерительные машины подходят для всех областей применения с целью измерения координат и широко используются в машиностроении, электронике, приборостроении, метизах, производстве пластмасс и других отраслях промышленности. Такие как: формы, винты, металлы, аксессуары, резина, печатные платы, пружины, оборудование, электроника, пластмассы, авиация, аэрокосмическая промышленность и т. д., они преодолевают недостатки традиционных штангенциркулей, микрометров и профильных проекторов, что является высоким показателем. -прецизионная, высокоэффективная и высоконадежная измерительная машина, объединяющая оптические, механические, электронные и компьютерные технологии обработки изображений.

Объект измерения увеличивается с помощью системы оптического увеличения. После того, как особенности изображения собираются системой камеры CCD и обрабатываются компьютерными и программными алгоритмами, форма контура и поверхности, размер, угол и положение различных сложных и точных деталей могут быть обнаружены автоматически. Микроинспекция и контроль качества. Данные измерений можно импортировать в AUTOCAD, чтобы превратить в полный инженерный чертеж, можно создавать документы в форматах DXF, IGS и других, а также импортировать в программное обеспечение для статистического анализа WORD, EXCEL и SPC для создания CPK и различных статистических отчетов.
