Измерительное оборудование мгновенного видения под подъемником

1 комплекты
MOQ
Can be discussed
цена
Измерительное оборудование мгновенного видения под подъемником
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Код#: 502-120H
Поездка по оси X/Y: (400*300)мм
Размер (ШxДxВ): (1337*840*1664) мм
Масса: 600 кг
Поездка по оси Z: 200 мм
Ось X/Y/Z-3 Линейные весы: Импортированное разрешение линейного масштаба: 0,5 мм
Емкость нагрузки: < 25 кг
Программное обеспечение для измерений: Геомея
Выделить:

Измерительное оборудование мгновенного видения под подъемником

,

Автоматическое измерительное оборудование мгновенного видения
Основная информация
Место происхождения: Цзянмен, Китай
Фирменное наименование: SINOWON
Сертификация: CE/ROHS
Номер модели: IVS-432A
Документ: D4 Sinowon iVS Series Canti...a1.pdf
Оплата и доставка Условия
Упаковывая детали: Фанера
Время доставки: 15 рабочих дней
Условия оплаты: Л/К, Т/Т
Поставка способности: 100 комплектов/месяц
Характер продукции

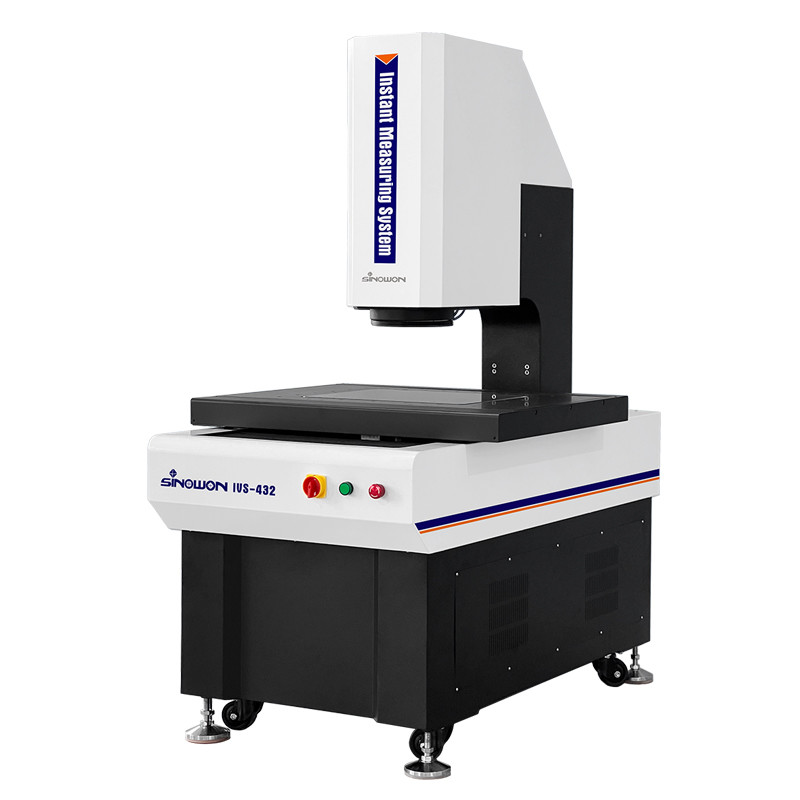

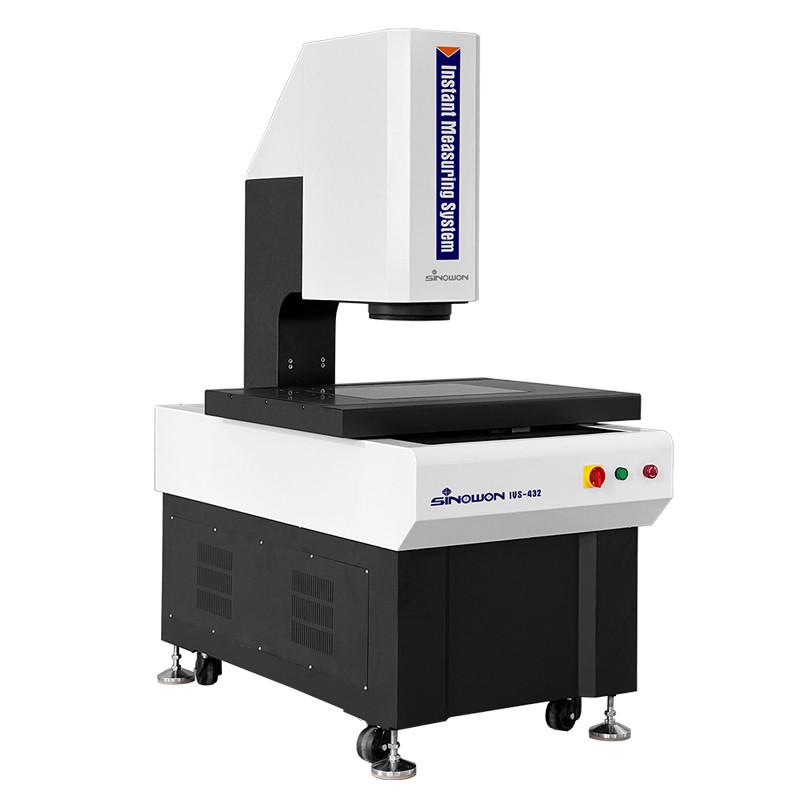

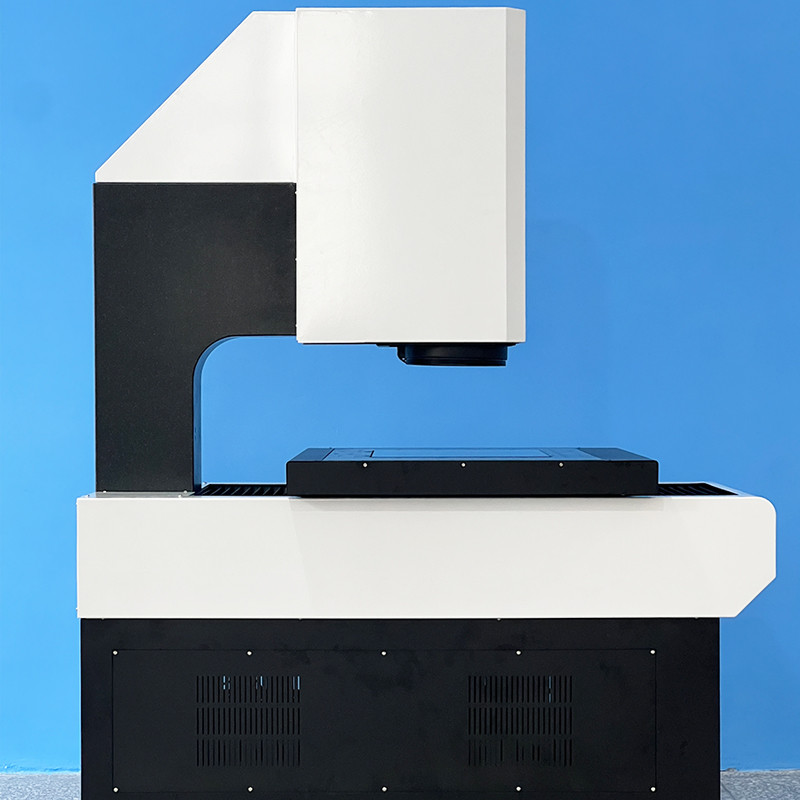

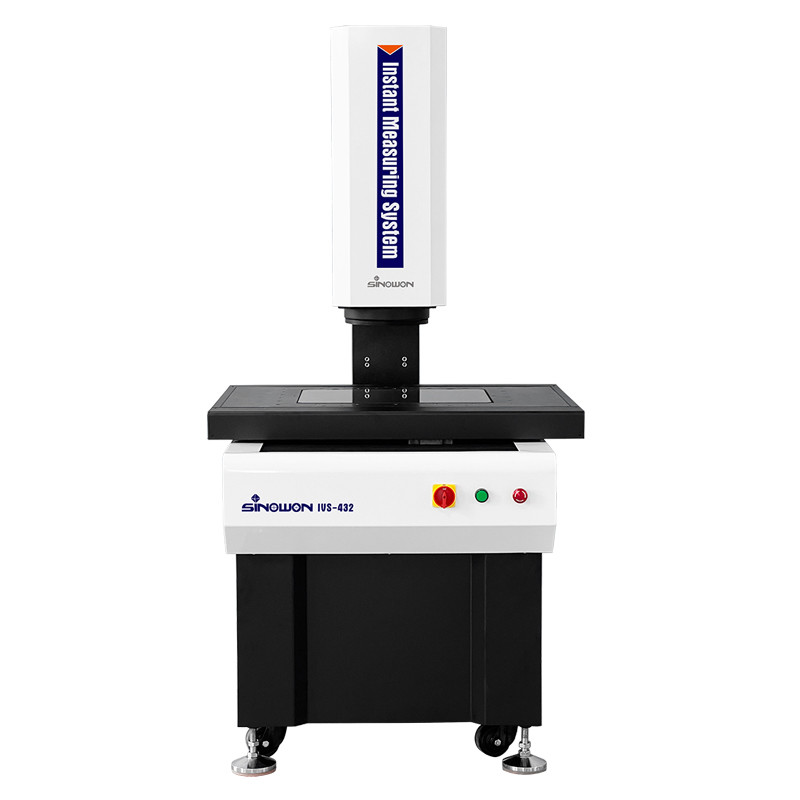

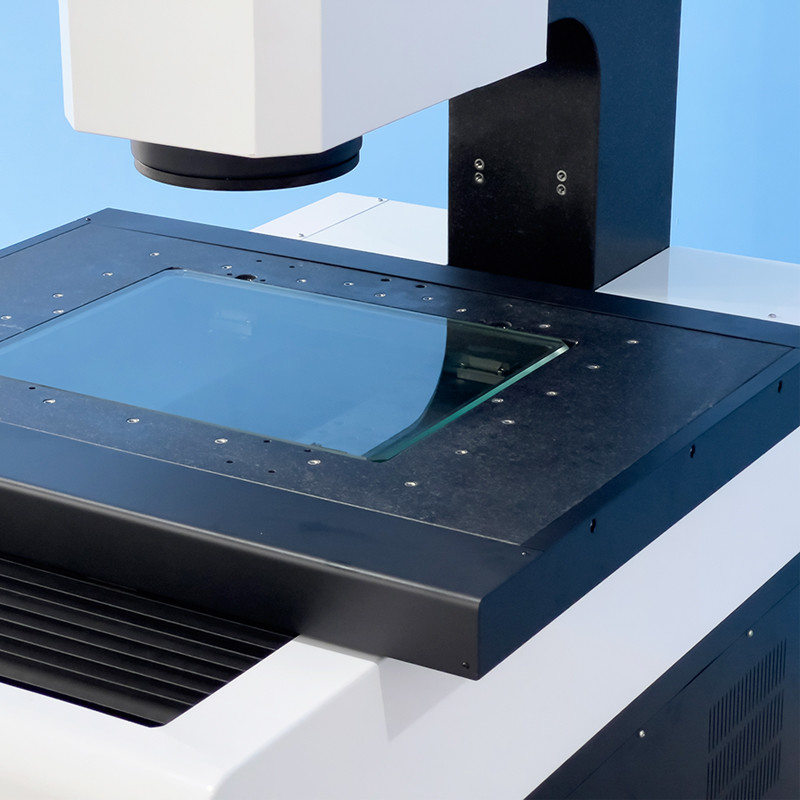

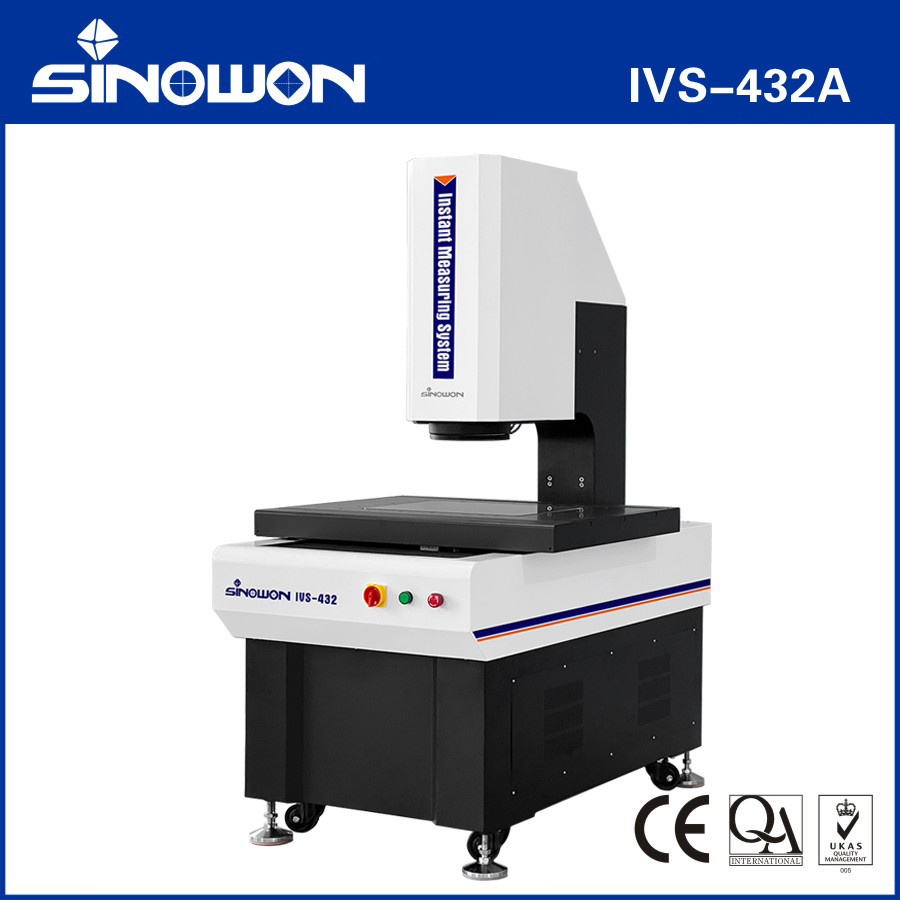

Консольная система мгновенного измерения зрения IVS-432 Series

Измерительное оборудование мгновенного видения под подъемником 0



Введение в продукт:



Серия IVS - это консольная полностью автоматическая система мгновенного измерения зрения с системой объективов с двойным увеличением, разработанная для измерения GD&T с трехкоординатным автоматическим моторизованным управлением. Она оснащена автоматической фокусировкой, автоматическим управлением освещением и автоматическим перемещением аппаратной и программной конфигурации, чтобы быстро и точно выполнять измерения линейных и геометрических размеров.



Характеристики продукта:Оснащена 20-мегапиксельной камерой и двойным телецентрическим объективом с двойным увеличением, качество изображения превосходное;

  • Конструкция с высокой телецентричностью ниже 0,02° обеспечивает точность измерений для изделий со значительными перепадами высот;
  • Низкие искажения ТВ ниже 0,01% и равномерность искажений по всему изображению обеспечивают динамическую повторяемость точности измерений;
  • Конструкция с двойным увеличением обеспечивает эффективные измерения с большим полем зрения и высокоточные измерения с высоким увеличением, удовлетворяя двойные потребности клиентов в эффективности и точности;
  • Трехкоординатное ЧПУ с полностью автоматическим прецизионным управлением обеспечивает точное позиционирование;
  • Использование основания и колонны из индийского мрамора обеспечивает хорошую устойчивость;
  • Прецизионные линейные направляющие, шлифованные шарико-винтовые пары, серводвигатели переменного тока и т. д. обеспечивают точность и стабильность системы перемещения;
  • Высокоточная линейная шкала 0,5μм обеспечивает точность позиционирования и измерения системы;
  • Оснащена различными источниками света и функцией интеллектуального подъема для адаптации к различным сценариям измерений;
  • Мощное и простое в использовании программное обеспечение для измерений Geomea повышает контроль качества;
  • Автоматические программы измерений могут быть настроены для эффективного и быстрого выполнения пакетных измерений;
  • Дополнительные бесконтактные датчики белого света могут использоваться для измерения толщины, плоскостности и т. д.
  • Применение:



Может применяться для прецизионных измерений крупногабаритных объектов

  • Промышленность 3C: экраны мобильных телефонов, корпуса мобильных телефонов
  • Электронная промышленность: печатные платы
  • Новая энергетика: литиевые батареи
  • Автомобильная промышленность: прецизионные детали
  • Технические характеристики:



Товар



2.5D Автоматическая Модель
Перемещение по оси X мм IVS-432 Перемещение по осям X/Y (мм)
(300*200)мм (400*300)мм Размеры (ШхГхВ)
(1237*740*1664)мм (1337*840*1664)мм Размер упаковки
(1400*960*1900)мм (1500*1060*1900)мм Вес
380 кг 600 кг Перемещение по оси Z (мм)
200 мм Линейные шкалы по осям X/Y/Z-3
Разрешение импортированной линейной шкалы: 0,5 мкм Режим наведения
Прецизионная линейная направляющая, направляющая с двойным треком и двойным ползуном. Режим работы
Контроллер-джойстик, управление мышью, программа автоматического обнаружения Грузоподъемность
＜25 кг Рабочая среда
Температура 20℃±2℃, диапазон влажности

<2℃/ч,Влажность 30~80%, вибрация

<0,002 г, <15 ГцЭлектропитание
AC220V/50Hz; 110V/60Hz Измерительное программное обеспечение
Geomea Камера
1’” 20-мегапиксельная черно-белая камера Двойной телецентрический объектив
Двойной телецентрический объектив с двойной скоростью Увеличение
0,16X 0,64X Измерение изображения
Повторяемость Без перемещения ±1μм ±0,5μм Перемещение
±2μм Привязка Точность*
Без привязки ±3,9μм ±2μм Привязка
±7μм ±4μм Рабочее расстояние
145±2 мм Телецентричность Телецентричность
＜0,02° Глубина резкости Глубина резкости
6 мм при 25 лп/мм 0,6 мм при 64 лп/мм Поле зрения (мм) (Д*В*В)
1” 82*55*100 21*14*25 53*44*69
13*11*17 2/3”
Разрешение
20 мкм 7,8 мкм Система освещения
Контур Светодиодное параллельное контурное освещение Поверхность
Светодиодное освещение с плавной регулировкой 0~255 уровней Описание модели конфигурации продукта (пример с IVS-432):





Категория продукта



2.5D Товар Товар
2.5D Автоматическая

Машина для измерения зрения

2.5D Автоматический лазерный сканер и зрение

Измерительная машина

Модель
Перемещение по оси X мм 400 400
A C Значение
Датчик с оптическим зум-объективом Датчик с зум-объективом и лазерный датчик Контактный зонд
Нет Лазер Omron Лазер Omron
Нет Лазер Omron Модели и технические характеристики системы мгновенного измерения зрения:



Модель



Перемещение по оси X мм IVS-322A Перемещение по оси X мм IVS-322A
300 IVS-432A 400 IVS-322C
300 IVS-432C 400 Руководство по пространству измерений системы мгновенного измерения зрения:



Перемещение



Модель Перемещение по оси X мм Перемещение по оси Y

мм

Стандартное перемещение по оси Z мм

 Максимальное пользовательское перемещение по оси Z мм 100X100X100
IVS-111T 100 ------ ------ ------ 250X150X150
IVS-2515 250 400X300X200 200 400 200
IVS-3020 300 200 400 400 Другие технические характеристики перемещения могут быть настроены в соответствии с потребностями клиента.
300 200 400 400 400X300X200
300 200 400 400 400X300X200
IVS-432A 400 Другие технические характеристики перемещения могут быть настроены в соответствии с потребностями клиента. 200 400 200
400 Другие технические характеристики перемещения могут быть настроены в соответствии с потребностями клиента. 200 400 200
AutoFlash432A 400 Другие технические характеристики перемещения могут быть настроены в соответствии с потребностями клиента. 200 400 Другие технические характеристики перемещения могут быть настроены в соответствии с потребностями клиента.
400 Другие технические характеристики перемещения могут быть настроены в соответствии с потребностями клиента. 200 400 Другие технические характеристики перемещения могут быть настроены в соответствии с потребностями клиента.
AutoFlash542A 500 400 Другие технические характеристики перемещения могут быть настроены в соответствии с потребностями клиента. 400 Другие технические характеристики перемещения могут быть настроены в соответствии с потребностями клиента.
500 400 Другие технические характеристики перемещения могут быть настроены в соответствии с потребностями клиента. 400 Другие технические характеристики перемещения могут быть настроены в соответствии с потребностями клиента.





Измерительное оборудование мгновенного видения под подъемником 1

Измерительное оборудование мгновенного видения под подъемником 2

Измерительное оборудование мгновенного видения под подъемником 3
