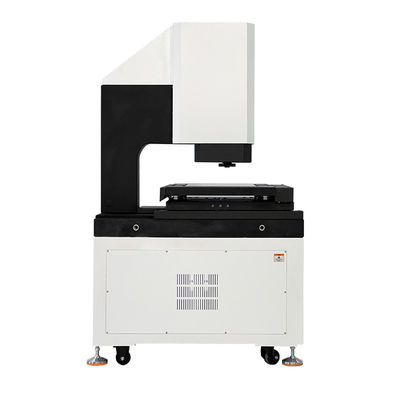

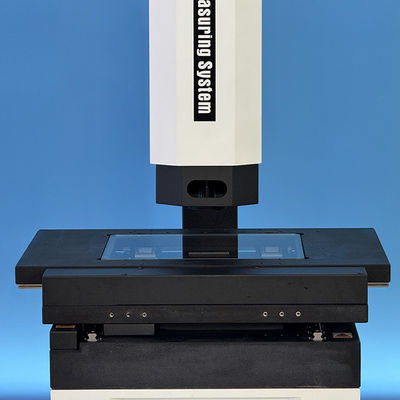

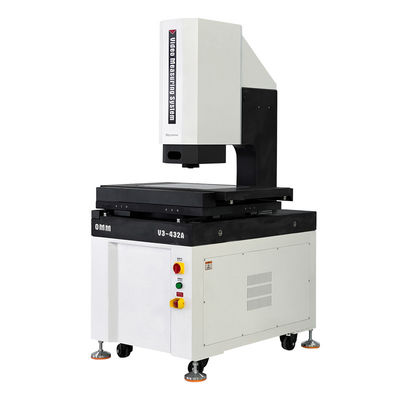

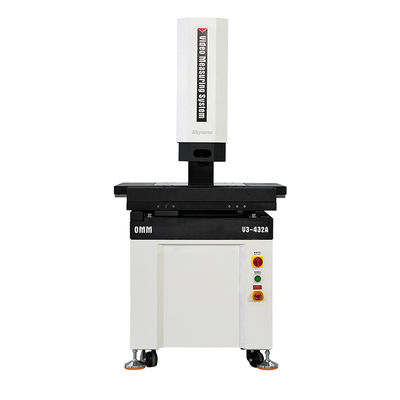

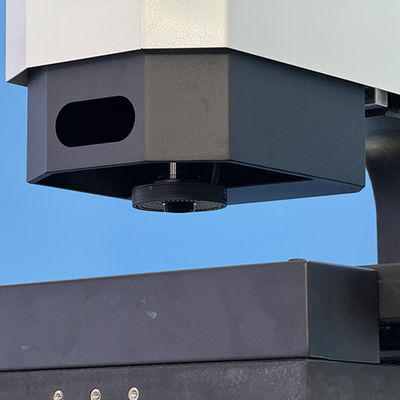

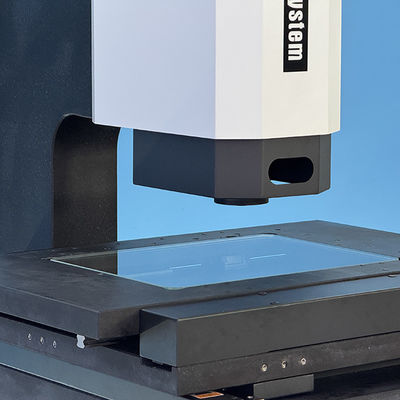

Система измерения промышленного зрения для осмотра медицинских оптических компонентов полупроводников V3-432

Автоматическая видеоизмерительная система V3Серия

Характеристика продукта:

1. XYZ 3-осевое автоматическое CNC точное управление, точное позиционирование;

2Гранитная основа и колонна приняты, хорошая устойчивость;

3. точные линейные рельсы, шаровые винты и сервомотор обеспечивают точность и стабильность системы движения;

4Разрешение 0,5 мкм и высокоточная решетка обеспечивают стабильность и надежность точности измерений системы;

5. Цифровая камера высокого разрешения для удовлетворения потребностей в четком наблюдении и точных измерениях;

6. 6.5X Zoom745 оптический зум высокой четкости, точный зум, однократная коррекция пикселей;

7. Управляемый программой 5-кольцевой, 8-зоновый и 40-канальный светодиодный поверхностный источник света и параллельная система светодиодного контура света, интеллектуально реализующая уровень яркости 256 уровней;

8Автоматическое программное обеспечение для измерения изображения является мощным и простым в использовании.

Спецификации:

Примечания:

L представляет собой длину измерения, выраженную в миллиметрах, а точность измерения оптического фокусирования оси Z имеет большую корреляцию с шероховатостью поверхности заготовки.Чем ниже значение грубости Rz, чем лучше точность повторного фокусирования, и наоборот.

Увеличение видео является приблизительным и зависит от размера и разрешения монитора.

Объектив серии Zoom745 может быть оснащен увеличителем 0,5 и увеличителем 2 по мере необходимости.

Описание модели конфигурации продукта(Пример с V3-322):

V3Модели и спецификации автоматических видеоизмерительных систем:

V3Автоматическая видеоизмерительная система:

SIG также имеет портативную мобильную камеру моста, с расстоянием проезда 2000x3000x400 мм, и другие расстояния и спецификации могут быть настроены в соответствии с потребностями клиентов.

Введение в программу:

Программное обеспечение для автоматического измерения изображений VIMSOFT: интуитивно понятный интерфейс и мощные функции помогают эффективно выполнять задачи измерения.

1.Пользовательский интерфейс

Простая компоновка: основной интерфейс представляет основные функции с помощью кнопок, к которым можно получить доступ одним щелчком мыши.

2.Усовершенствованная геометрическая способность измерений

l Общее измерение коэффициента:

l Поддержка 2D/3D элементов: точки, линии, дуги, круги, прямоугольники, эллипсы, ключевые пути (длинные круговые черты), кривые открытия и закрытия, плоскости, цилиндры, конусы, сферы и т.д.

l С помощью зонда Z-оси или датчика лазерного смещения можно измерить трехмерные элементы (например, пространственную изогнутую поверхность),и координаты/длина/площадь/объем могут быть рассчитаны непосредственно после обнаружения края.

l Точное обнаружение краев:

l Захватывание слабых краев, регулируемое направление поиска, фильтрация шума/сломанных краев

l Автоматическая фокусировка и измерение высоты;

Интеллектуально определить лучшую фокусную плоскость и реализовать измерение высоты/плоскости.

3.Эффективное решение сложной партии заготовки

L Измерение массива:

l Массив элементов: после измерения одного элемента все одинаково удаленные черты автоматически генерируются путем перевода массива.

l Массив запчастей: автоматическая обработка всей партии после измерения одного запчасти (поддержка режима одно-/многозапчастей)

Интеграция CAD:

l Он может быть измерен автоматически путем импорта CAD-чертежей без ручного отбора образцов (особенно подходит для сложных/специальных деталей).

Сравнительная навигация:

l Предварительное установление ориентировочных линий/уголков/кругов для сравнения в режиме реального времени.

l Навигация по картам: сшивание сканированных/пиксельных изображений для точного определения местоположения больших или многофункциональных деталей.

4.Гибкая пользовательская программа

l Автоматизированный процесс:

В соответствии с действием пользователя, последовательность измерений генерируется и выполнение программы контролируется.

l Вы можете редактировать последовательность шагов, вставлять или удалять операции и настраивать рабочий процесс.

Оптимизация партии:

l Повторить задачу для обнаружения одного края, чтобы минимизировать избыточные операции.

5.Анализ формально-позиционной толерантности

Поддержка GD&T в полном объеме:

l Вычислить прямоту, округлость, плоскость, цилиндричность, профиль, положение, параллелизм, вертикальность, концентричность и т.д.

l Автоматически маркируйте результаты НГ и определяйте отклонения с помощью визуальных графиков.

6.Отчет о данных и экспорт

Отчет по индивидуальному заказу:

l Экспорт в формате Excel/Word/TXT (поддержка настройки шаблона Excel)

I Выход совместимый с CAD:

Я генерирую файл DXF/IGS для обратной инженерии.

7.Интеграция с несколькими устройствами

Расширенное соединение:

l Совместим с зондами, лазерными датчиками, датчиками белого света, механическими руками и другим оборудованием для повышения точности трехмерных измерений.
