I. Испытательные образцы и требования:

Образцы: стальной шар (рисунок 1)

Материал: сталь

Размер стального шара: 11 мм

Требования: необходимо проверить твердость изделия из стального шарика.

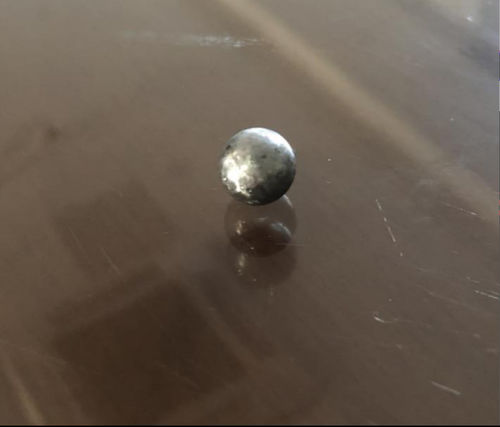

Рисунок 1 Физический рисунок образца

II. ПроблемыFПодпись:ВЛиенты:

Тело традиционного настольного Rockwell тестера твердости относительно тяжелое, обычно используется для лабораторных измерений, впадины большие после измерения,и стальной шар больше не может быть использован для товаров, и может быть только сброшен, поэтому он подходит только для случайного отбора проб разрушительного испытания твердости, и не подходит для пользователей для проведения крупномасштабной проверки твердости деталей на месте.

Проверка жесткости Vickers требует от оператора высоких затрат, низкой эффективности и не подходит для клиентов для проверки продукции с большим объемом.

Переносный тестер твердости Leeb использует принцип воздействия Leeb для измерения твердости изделия, который предъявляет высокие требования к размеру и весу измеряемой заготовки,и может измерять только большие и средние рабочие части (теоретическое требование 5 кг)Он не может измерять специальные формы деталей, небольших деталей, тонких деталей (включая электропластировку, распылительное покрытие, нитридный слой и т.д.).Он не может измерить твердость стальных шаров с помощью тестера твердости Либа.

Управляющий качеством заказчика столкнулся с проблемой отсутствия оборудования для проверки твердости деталей и хотел найти эффективный,раствор для измерения неразрушающей твердости.

III. Решения:

Основываясь на текущих проблемах клиента, мы решили использовать ультразвуковый тестер твердости для измерения образцов.

Время измерения ультразвукового тестера твердости составляет около 4 секунд/час. which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

Диаметр ввертывания после измерения с помощью ультразвукового тестера твердости составляет 0,026 мм. Диаметр ввертывания после измерения с помощью тестера твердости Роквелла составляет 0.484 мм (см. рисунок 2 для отступления)После измерения с помощью ультразвукового тестера твердости он не повлияет на последующую сборку и использование пользователя.

Ультразвуковый тестер Sinowon Precision использует небольшую силу нагрузки.который может измерить твердость хрома батареи на балконе в партиях без повреждения заготовки после калибровки, чтобы эффективно обеспечить качество производства продукта.

Рисунок 2.Использование микроскопа высокой четкости Sinowon VM-500 для увеличения в 412 раз для наблюдения сравнения ультразвуковой мерой твердости и диаметром глубины глубины Rockwell

IV. Результаты испытаний:

Мы протестировали значения твердости образцов с помощью микро твердости тестера, твердости Роквелла и ультразвуковой твердости тестера соответственно.

V. ИспытаниеЗаключения:

На основании вышеуказанного анализа данных можно сделать следующие выводы:

Ультразвуковый тестер твердости SU-300 может полностью проверить твердость образцов стальных шаров и быстро отсеивать продукты, которые не соответствуют стандарту твердости.

Ультразвуковой жесткостный тестер имеет преимущества высокой скорости, переносимости и высокой точности.и запчасти, которые не могут быть проверены с помощью тестера твердости BenchtopОн может быть использован для проверки твердости на месте большого количества готовых деталей, и нет необходимости беспокоиться о проблеме сброса продукции после испытания твердости.

Ультразвуковый тестер твердости использует небольшую силу испытания нагрузки для измерения более тонких деталей, которые тестер твердости Либа не может измерить, таких как тонкие пластины, тонкостенные трубы, слои электропластики,распылительные покрытияПосле испытания на поверхности заготовки не остается видимых впадок.идеально подходит для высококлассных пользователей, которым не требуется повреждения поверхности продукта., и может выполнять измерения твердости без повреждения готового продукта.

С программным обеспечением обработки данных SPC он поддерживает онлайн-данные и исторические данные для получения статистики, визуализированных данных измерений, интуитивного отображения значков, может устанавливать верхние и нижние пределы,выделять аномалии, поддерживают отчеты об экономии и экспорте, и данные испытаний могут быть отслежены.

Ультразвуковый тестер твердости Sinowon Precision SU-300 обеспечивает эффективное решение для испытаний твердости на месте для современного промышленного производства.Улучшение контроля качества на предприятии, это уменьшает убытки предприятия и увеличивает прибыль предприятия.

VI. Рекомендации по марке:

Dongguan Sinowon Precision Instrument Co., Ltd является высокотехнологичным предприятием, национальным предприятием по стандартизации формулировки для тестеров ультразвуковой твердости,лидером в отрасли ультразвукового тестера твердости, и ведущее предприятие по экспорту тестеров ультразвуковой твердости.
