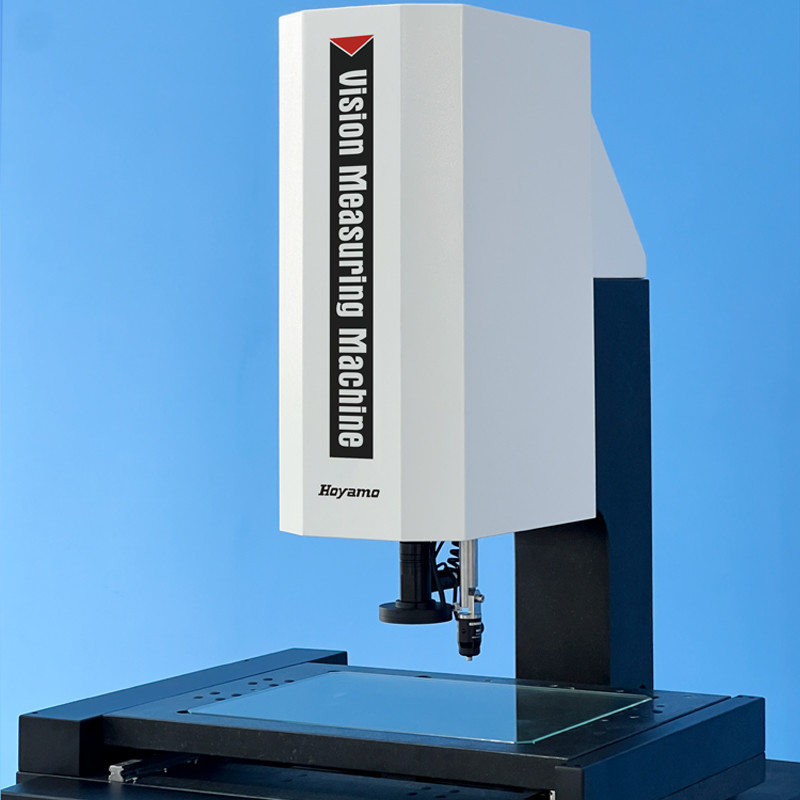

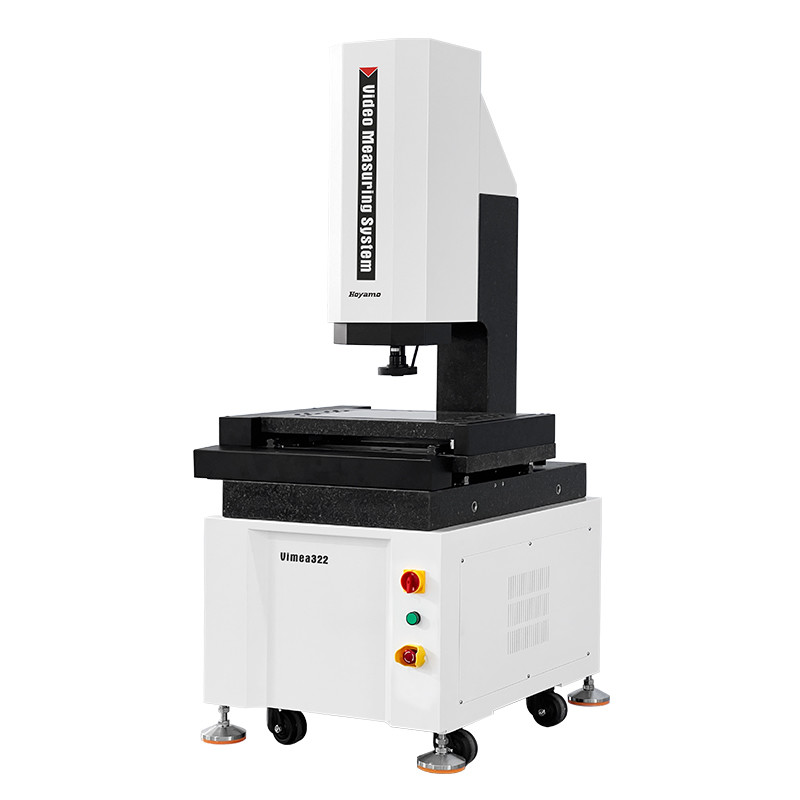

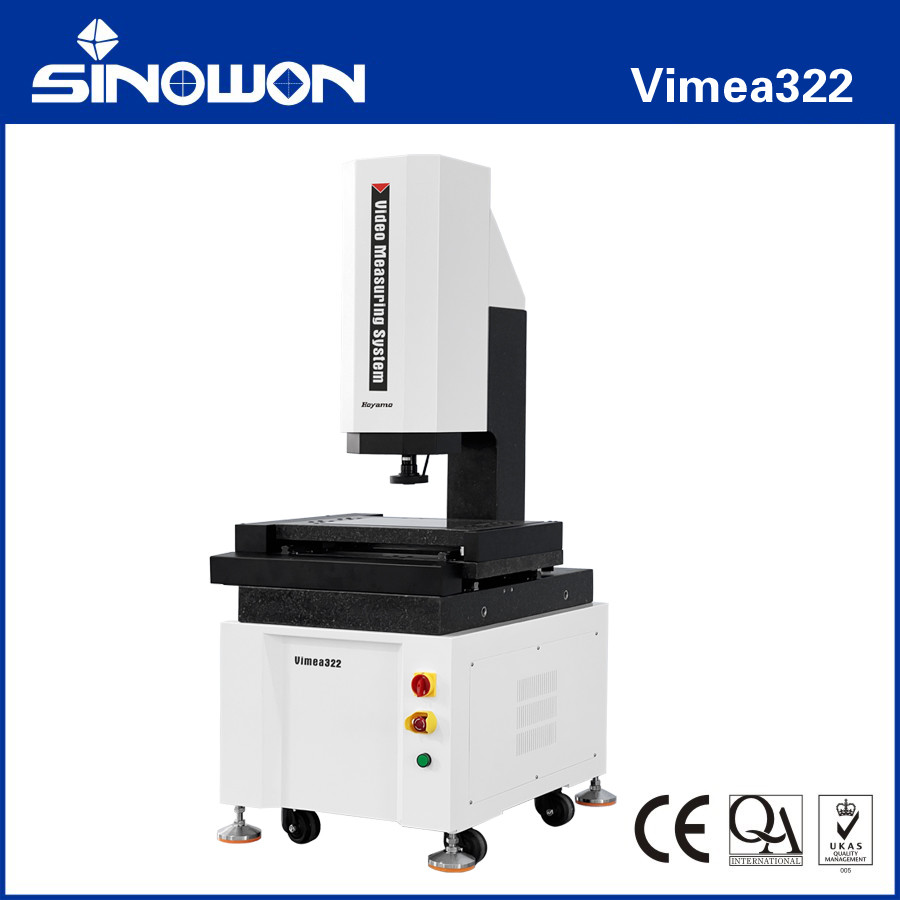

Машины для измерения зрения с автоматическим подъемником Vimea322 Series

Автоматическая видеоизмерительная система консольного типа Vimea322 Серия

Характеристики продукта:

1. Автоматическое прецизионное управление по трем осям XYZ с ЧПУ, точное позиционирование;

2. Гранитное основание и колонна, хорошая стабильность;

3. Прецизионные линейные направляющие, шарико-винтовые передачи шлифовального класса и серводвигатели переменного тока и т. д. обеспечивают точность и стабильность системы перемещения;

4. Высокоточная линейка с разрешением 0,5 мкм для обеспечения точности позиционирования и измерения системы;

5. Цифровая камера высокого разрешения для удовлетворения потребностей четкого наблюдения и точного измерения;

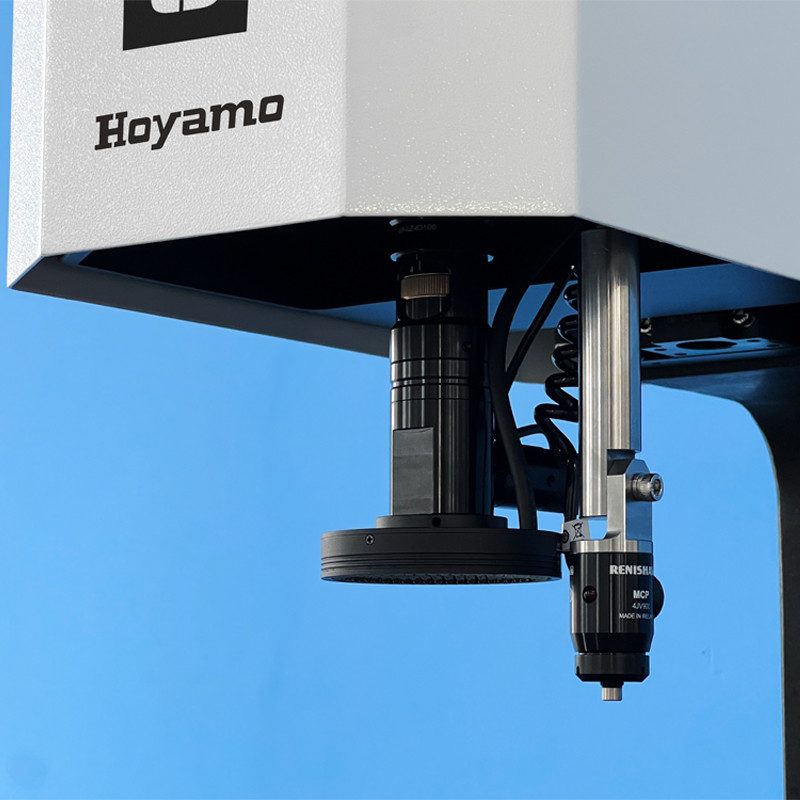

6. Оптический объектив высокого разрешения 6,5X, точное масштабирование, однократная коррекция пикселей;

7. Программно-управляемая 5-кольцевая 8-зонная светодиодная поверхностная подсветка и параллельная светодиодная контурная система освещения интеллектуально реализуют регулировку яркости 256 уровней;

8. Автоматическое программное обеспечение для визуальных измерений iMeasuring с мощными функциями и простотой в эксплуатации.

Технические характеристики:

Примечание:

L - измеренная длина (мм), механическая точность оси Z и точность фокусировки в значительной степени зависят от поверхности заготовки.

Увеличение является приблизительным значением, оно связано с размером монитора и разрешением.

Объектив 0,5X или 2X можно выбрать в соответствии с потребностями.

Описание модели конфигурации продукта (пример с Vimea322):

Модели и технические характеристики автоматической видеоизмерительной системы консольного типа:

Таблица направляющих перемещений автоматической видеоизмерительной системы консольного типа:
