Name: Движущийся мост Автоматическая измерительная машина высокой точности AutoVision432 серии
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision432B
Availability: InStock

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Код#: 523-280H

Поездка по оси X/Y: (400*300)мм

Поездка по оси Z: 200 мм

Линейная шкала оси X/Y/Z: Разрешение: 0,1 мм

Точность оси XY: ≤1,8+L/200 ((um)

Точность оси Z: ≤ 4,0+L/200 ((um)

Повторяемость: 2um

Программное обеспечение для измерений: iИзмерение

Размер (ШxДxВ): (1195*832*1579) мм

Вес нетто: 650 кг

Выделить:

Автоматическая измерительная машина высокой точности

Автоматическая видеоизмерительная машина с подвижным мостом

Основная информация

Место происхождения: Цзянмен, Китай

Фирменное наименование: SINOWON

Сертификация: CE/ROHS

Номер модели: AutoVision432B

Оплата и доставка Условия

Упаковывая детали: Фанера

Время доставки: 30 РАБОЧИХ ДНЕЙ

Условия оплаты: Л/К, Т/Т

Поставка способности: 100 комплектов/месяц

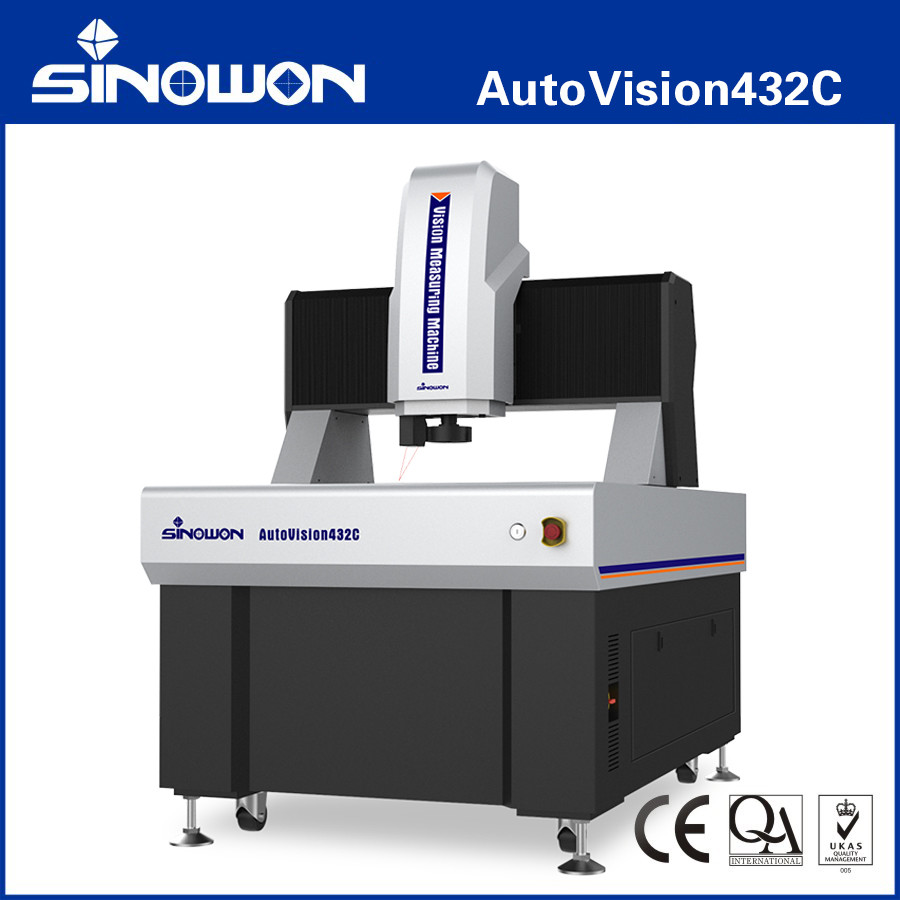

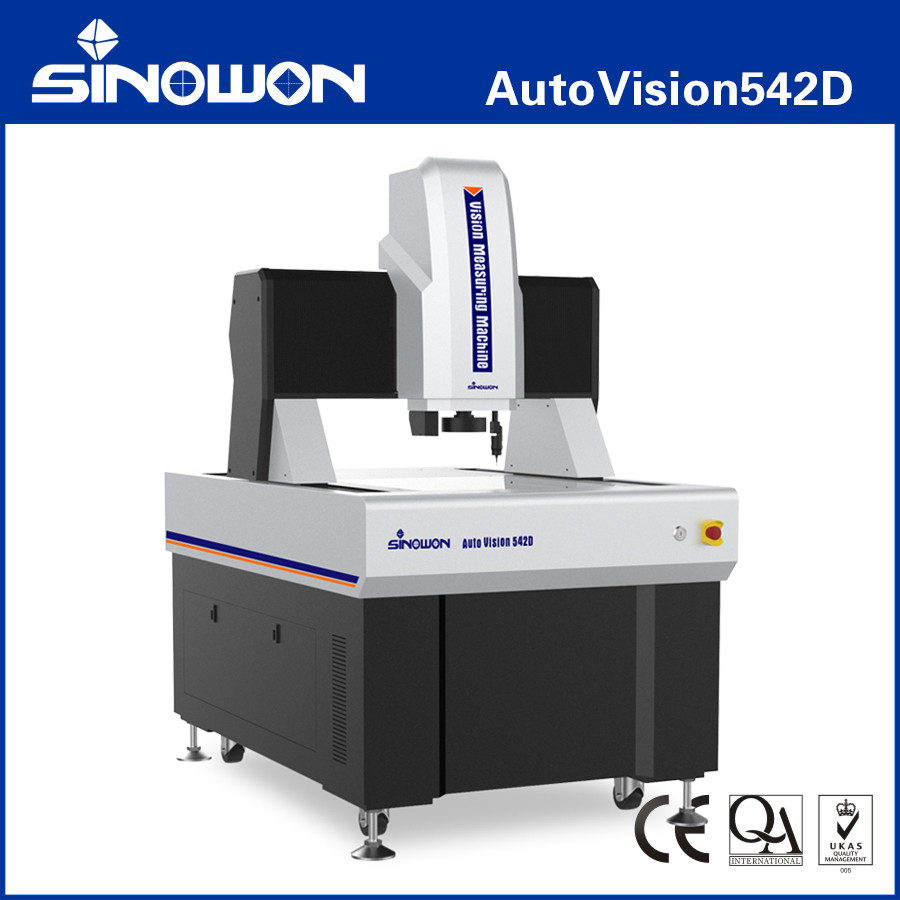

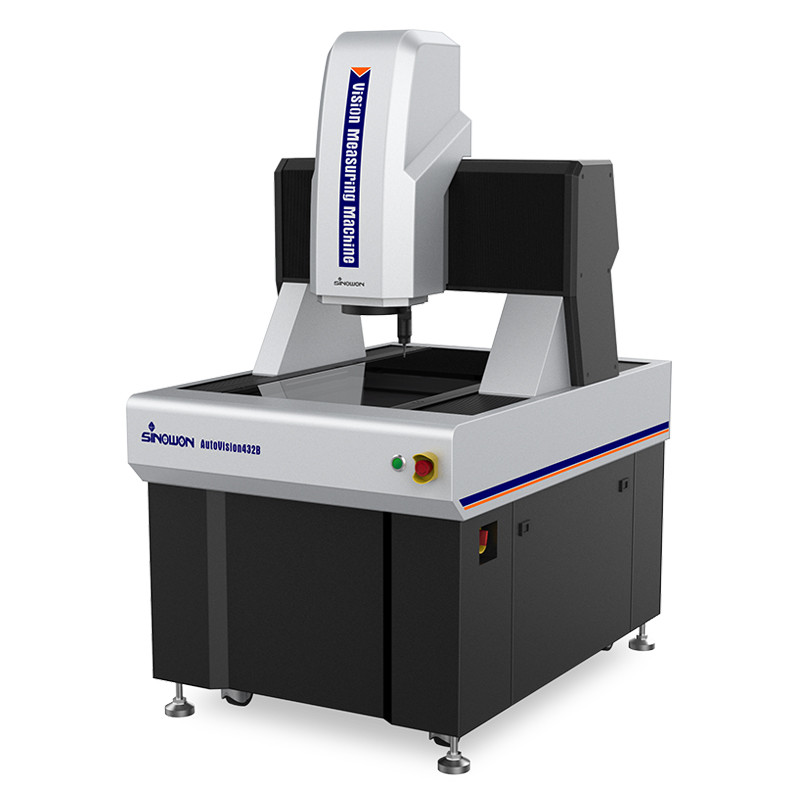

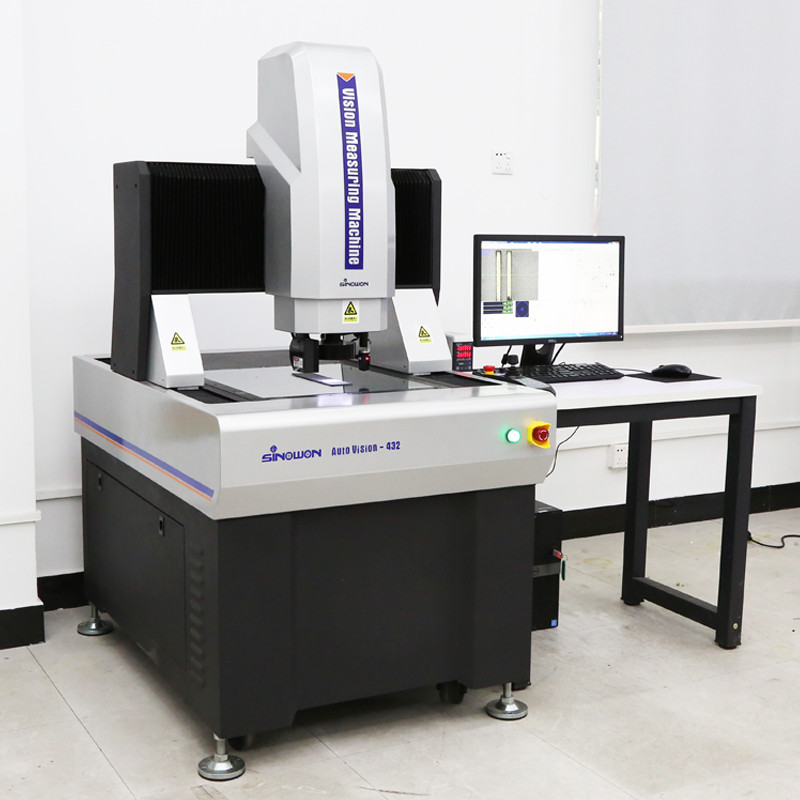

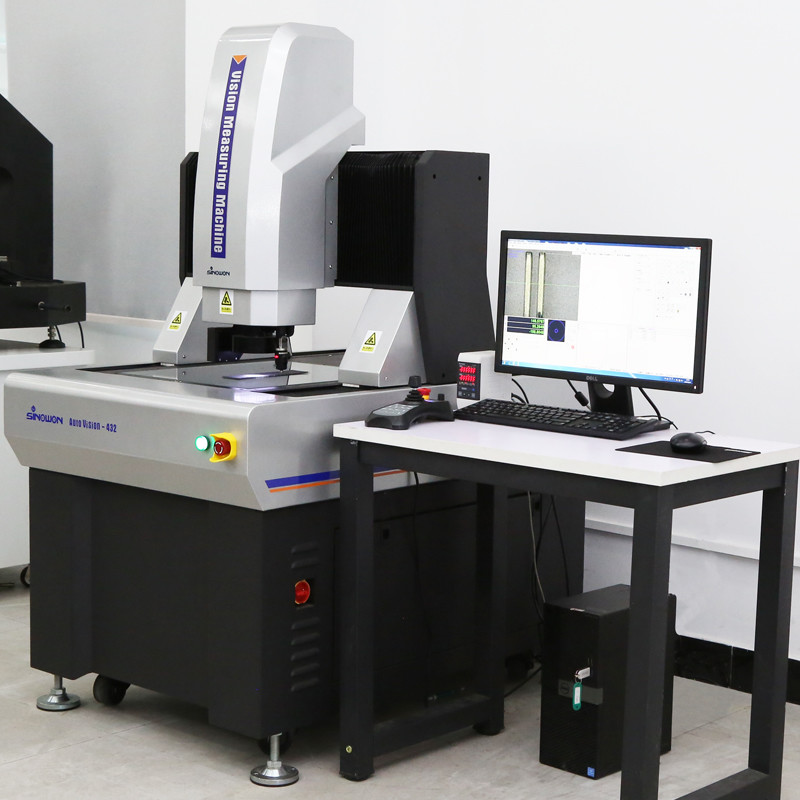

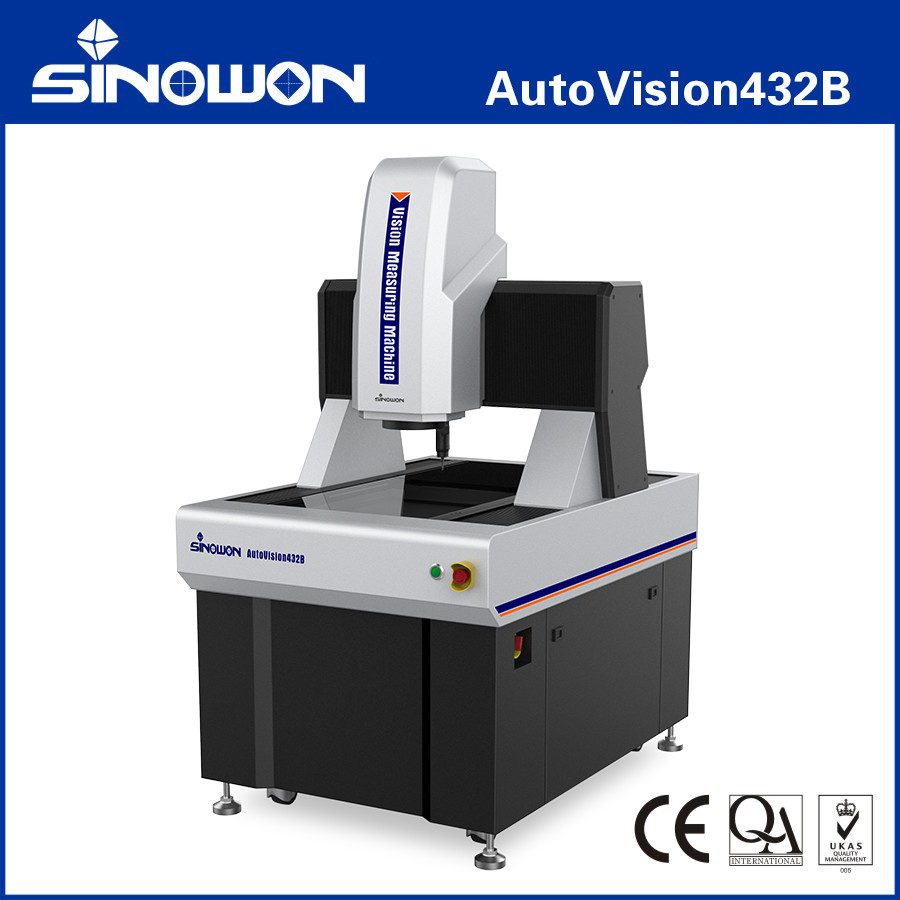

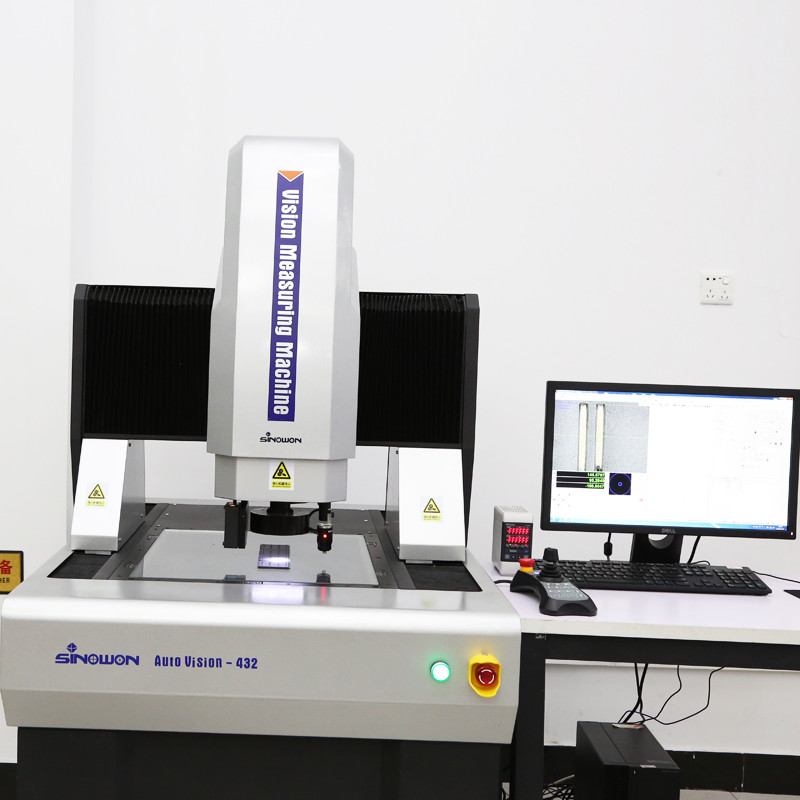

Галерея

Движущийся мост Автоматическая измерительная машина высокой точности AutoVision432 серии

Характер продукции

Автоматическая измерительная машина AutoVision432 серии с подвижным мостом и автоматическим визуальным измерением

Введение в продукт:

AutoVision - это высокоточный автоматический измерительный прибор с подвижным мостом, предназначенный для высокоточных и крупномасштабных измерений. Используя структуру подвижного моста, измеряет неподвижную заготовку, гарантирует точность и стабильность измерений, подходит для электронной промышленности, медицинских приборов и инструментов, измерения ЖК-дисплеев, аэрокосмической и других отраслей.

Характеристики продукта:Структура типа подвижного моста, измеряемая заготовка фиксируется;l

Четырехосевое ЧПУ с полностью автоматическим управлением с обратной связью, автоматическое измерение;l
Основание и колонна из индийского мрамора, хорошая стабильность;l
Импортная линейная шкала RSF, разрешение 0,1 мкм, шлифованный шарико-винтовой привод и серводвигатель переменного тока и т. д. для обеспечения точности и стабильности системы перемещения;
Импортная цветная HD-камера для удовлетворения потребностей четкого наблюдения и точного измерения;
Моторизованный коаксиальный зум-объектив высокого разрешения 8,3x, точное удвоение и коррекция пикселей один раз;
С программируемой поверхностной 5-кольцевой 8-зонной светодиодной холодной подсветкой и контурной светодиодной параллельной подсветкой и встроенной интеллектуальной регулировкой освещения, она может автоматически управлять яркостью в 8-зонном режиме;
Мощная функция и простота в эксплуатации программного обеспечения iMeasuring для повышения контроля качества;
Дополнительный зонд MCP и модуль лазерного датчика. Машины могут быть настроены в соответствии с требованиями клиентов.
Технические характеристики:

Товар

2.5D Автоматическое зрение		Модель
Точность		4,0+L/200	500	600	800
(400*300) мм		(500*400) мм	(600*500) мм	(800*600) мм	Перемещение по оси Z
200 мм		Линейная шкала по осям X/Y/Z
Европейская линейная шкала Разрешение: 0,1 мкм		Режим наведения
Линейная направляющая класса P, направляющая с двойным треком и двойным ползуном		Режим работы
Контроллер-джойстик, управление мышью, программа автоматического обнаружения		Точность*
Оси XY: ≤1,8+L/200 (мкм)		Ось Z: ≤4,0+L/200 (мкм)
		Повторяемость
2 мкм		Освещение
Система Контур	Светодиодная параллельная контурная подсветка	0~255 плавная регулируемая 5-кольцевая 8-зонная светодиодная поверхностная подсветка
		Поверхность
	Видеосистема**
1/1,8" цифровая цветная камера высокой четкости		Моторизованный зум-объектив 8,3X Оптическое увеличение: 0,6X~5,0X; Видеоувеличение: 20X~170X (монитор 21”)
		Программное обеспечение для измерения
iMeasuring		Операционная система
Поддержка операционной системы WIN10/11-32/64 бит		Язык
Английский, упрощенный китайский, традиционный китайский, другие языки могут быть добавлены		Рабочая среда
Температура 20℃±2℃, изменение температуры		<1℃/час; влажность 30%~80% относительной влажности; вибрация<0,02 г, ≤15 ГцЭлектропитание
AC220V/50Hz; 110V/60Hz		Размеры (ШхДхВ)
(11958321579) мм		(14639401591) мм	(156810401591) мм	(181811571590) мм	Размер упаковки (ШхДхВ)
(138011701910) мм		(169013002000) мм	(180014002000) мм	(230017002000) мм	Вес нетто
650 кг		780 кг	1380 кг	2000 кг	Примечание:

L - измеренная длина (мм), механическая точность оси Z и точность фокусировки в значительной степени связаны с поверхностью заготовки.

Увеличение является приблизительным значением, оно связано с размером монитора и разрешением.

Поле зрения (мм) = (диагональ*горизонталь*вертикаль)

Описание модели конфигурации продукта (пример с AutoVision 432):

Категория продукта

2.5D	3D	Товар	3D	Товар
2.5D Автоматическое зрение	Измерительная машина Модель	2.5D Автоматическая лазерная сканирующая и визуальная измерительная машина	3D Автоматическая мультисенсорная	Измерительная машина Модель
Точность	523-180H	523-280H	523-380H	523-480H
A	B	C	D	Значение
Датчик с оптическим зум-объективом	Датчик с зум-объективом и датчик контактного зонда	Датчик с зум-объективом и лазерный датчик	Датчик с зум-объективом, датчик контактного зонда и лазерный датчик	Контактный зонд
Без	Omron Lazer	Лазерный модуль	Omron Lazer	Лазерный модуль
Без	Omron Lazer	Omron Lazer	Версия программного обеспечения	Версия программного обеспечения
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Модели и технические характеристики автоматической измерительной машины с подвижным мостом и визуальным измерением:

Модель

Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A
523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B
523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C
523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D
523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Модель
Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A
523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B
523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C
523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D
523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Модель
Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A
523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B
523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C
523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D
523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Руководство по пространству измерений автоматической измерительной машины с подвижным мостом и визуальным измерением:

Ход

Модель	Точность	Ход по оси X, мм		Ход по оси Y, мм	Стандартный ход по оси Z, мм	Максимальный ход по оси Z, мм	E1x,y E1z
Модель	Точность	300X400X200	SinoVision342	Ход по оси Y, мм	Стандартный ход по оси Z, мм	Максимальный ход по оси Z, мм	E1x,y E1z
1,2+L/200	3,0+L/200	400	1200	AutoVision1082	AutoVision18122		AutoVision1082
500	400			200	AutoVision1082		AutoVision1082
600	500			200	200		AutoVision1082
1,8+L/200	4,0+L/200	300	1500	AutoVision18122	AutoVision1082		AutoVision1082
400	500			AutoVision1082	200		AutoVision1082
500	600			200	200		AutoVision1082
600	800			200	200		AutoVision1082
2,0+L/200	5,0+L/200	800	2000	200	200		AutoVision18122
2,5+L/200	5,0+L/200	1000	2000	200	200		AutoVision18122
3,0+L/200	5,0+L/200	1200	2000	200	200		AutoVision18122
3,5+L/200	5,0+L/200	1200	2000	200	200
4,0+L/200	5,0+L/200	1500	2000	200	200
1600	2600	1500	2000	200	200
