Тяжелое оборудование для координированных измерений Автоматическая оптическая измерительная машина

Модель

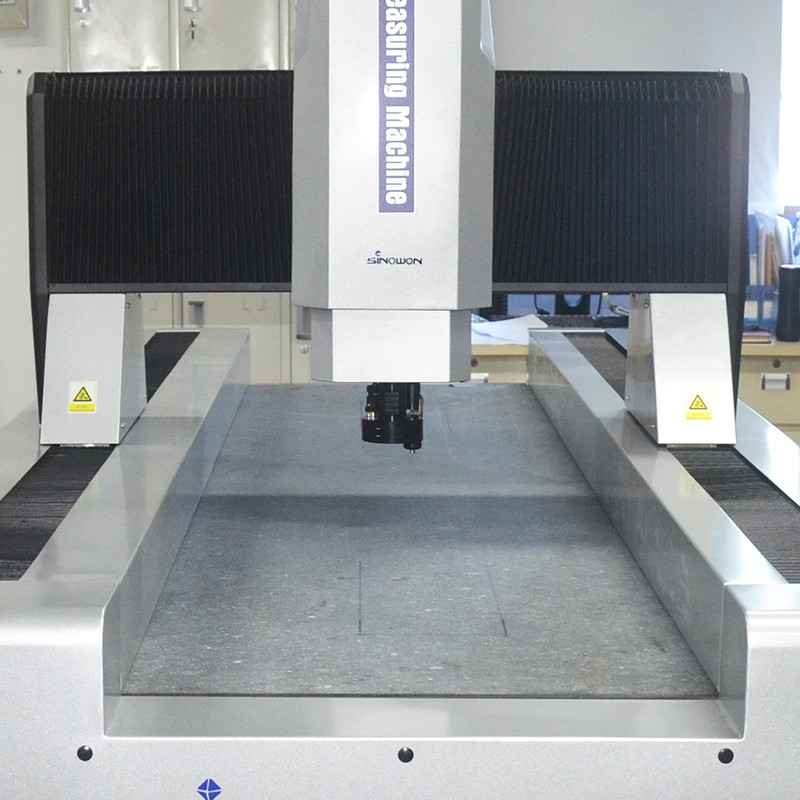

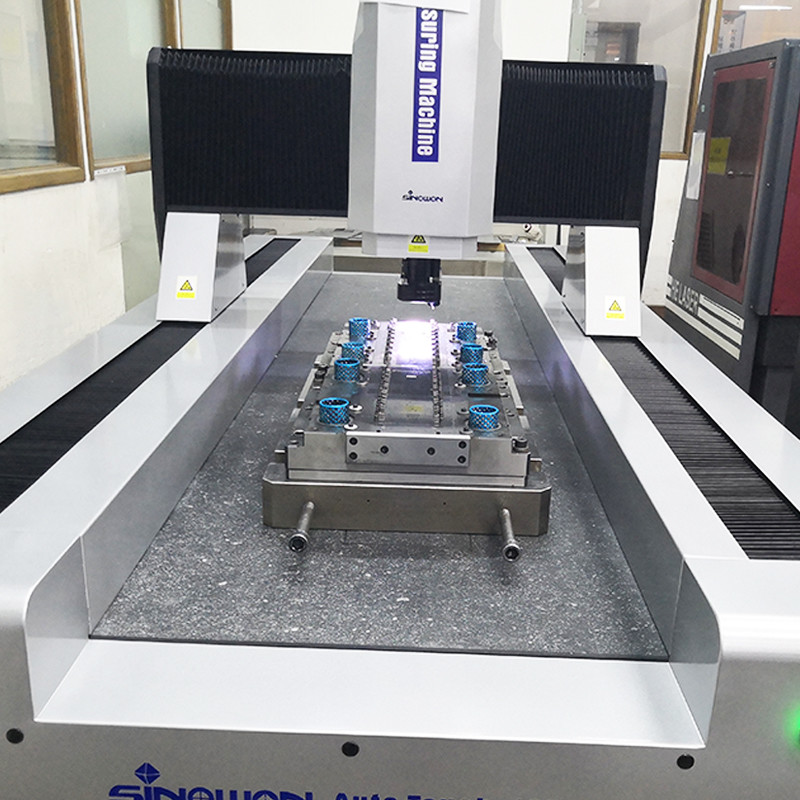

Введение в продуктКонструкция подвижного моста из гранита, измеряемая деталь фиксируется;

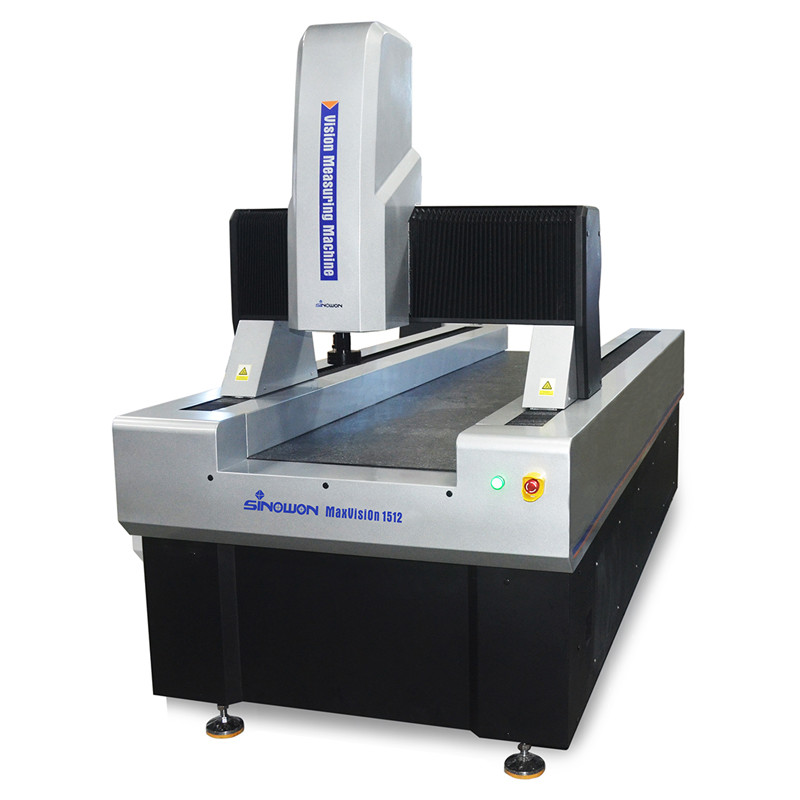

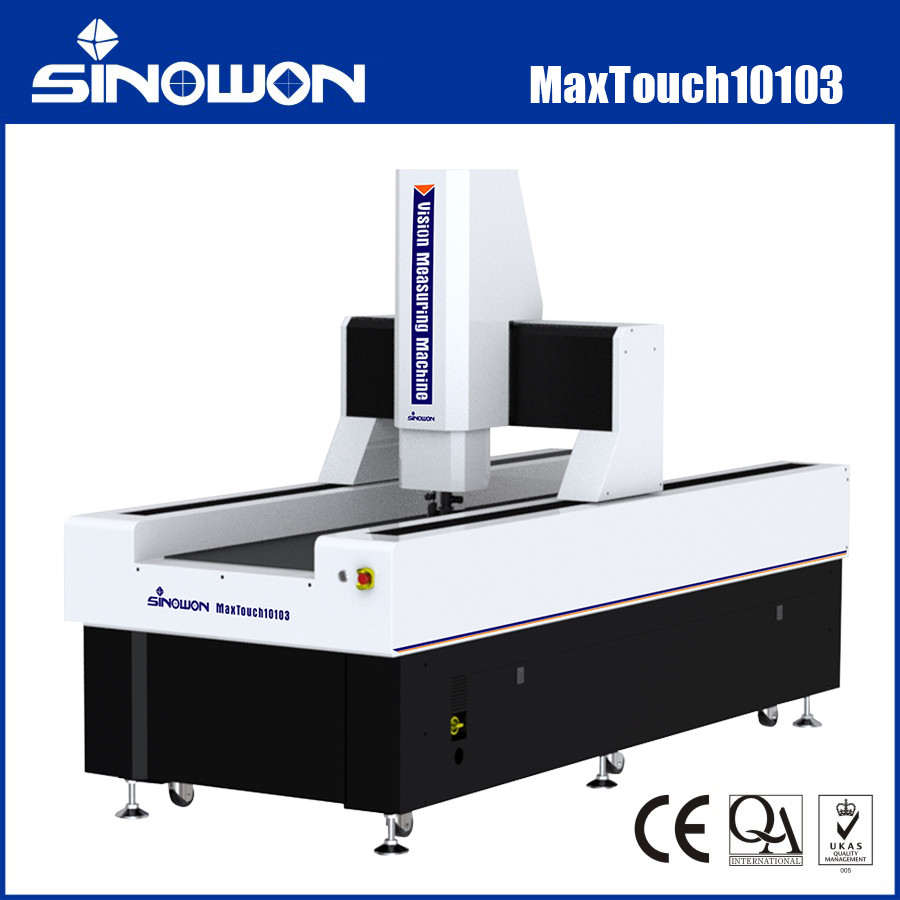

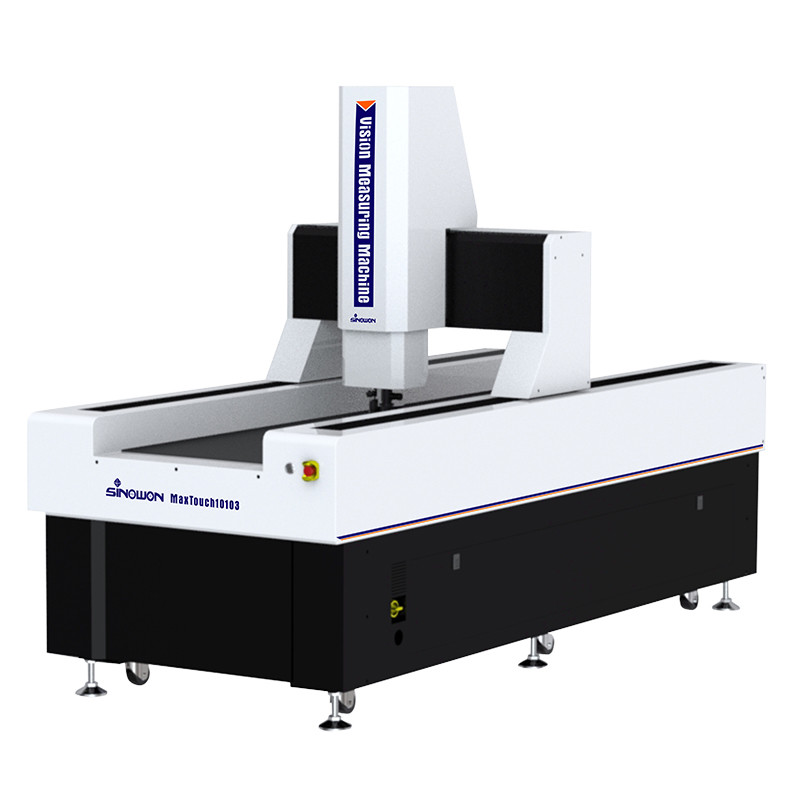

Серия MaxTouch - это автоматическая измерительная машина с подвижным мостом, предназначенная для высокоточных измерений больших размеров. Она использует структуру подвижного моста, при которой измеряемый объект остается неподвижным для обеспечения точности и стабильности измерений. Подходит для измерения в таких отраслях, как электроника, медицинские устройства, ЖК-дисплеи, аэрокосмическая и авиационная промышленность.

Характеристики продукта:Конструкция подвижного моста из гранита, измеряемая деталь фиксируется;

• Четырехосное автоматическое управление с ЧПУ с замкнутым контуром, полностью автоматическое измерение;
• Основание и колонна из индийского гранита, хорошая стабильность;
• Импортная линейная шкала RSF, разрешение 0,1 мкм, шлифованный шарико-винтовой привод и серводвигатель переменного тока и т. д. для обеспечения точности и стабильности системы перемещения;
• Импортная цветная HD-камера для удовлетворения потребностей в четком наблюдении и точных измерениях
• Моторизованный коаксиальный зум-объектив с высоким разрешением 6,5x, точное удвоение и коррекция пикселей только один раз;
• Программно-управляемый 5-кольцевой 8-зонный светодиодный источник поверхностного освещения, интеллектуальная реализация регулировки яркости 256 уровней;
• Мощная функция и простота эксплуатации программного обеспечения iMeasuring для улучшения контроля качества;
• Дополнительный зонд MCP и модуль лазерного датчика. Машины могут быть настроены в соответствии с требованиями заказчиков.
• Технические характеристики:

Товар

L - измеренная длина (мм), механическая точность оси Z и точность фокусировки в значительной степени зависят от поверхности заготовки.

Увеличение является приблизительным значением, оно связано с размером монитора и разрешением.

Поле зрения (мм) = (диагональ*Горизонталь*Вертикаль)

Описание модели конфигурации продукта (пример с MaxTouch553):

Категория продукта

Модель

Перемещение

Введение в программное обеспечение:

Программное обеспечение iMeasuring - это профессиональное многосенсорное измерительное программное обеспечение, которое сочетает в себе десятилетний опыт разработчиков в области измерений и исследований программного обеспечения. Принцип проектирования - удобство работы, мощная функциональность, высокая точность и стабильность, простота обслуживания.

● Отличный дизайн архитектуры программного обеспечения и полностью объектно-ориентированный, для обеспечения стабильности и надежности программного обеспечения.

● Поддержка нескольких языков, нет необходимости устанавливать языковой пакет и изменять программное обеспечение, что удобно для местных клиентов.

● Профессиональное программное обеспечение статистического анализа SPC, подключенное к измерительному программному обеспечению, для реализации автоматического экспорта данных в базу данных SPC без ручного управления.
● Одна и та же модель программного обеспечения будет постоянно бесплатно обновляться, что может помочь уменьшить другие проблемы для клиента.
● С мощным алгоритмом поиска краев, который может помочь получить край тени или темного изображения и обеспечить высокую точность.
● Программное обеспечение может автоматически распознавать и измерять линии, окружности, дуги и другие элементы.
● Оно основано на различных элементах и предоставляет множество функций построения элементов, таких как преобразование, вращение, извлечение, комбинации, параллельность, перпендикулярность, зеркальное отображение, симметрия, пересечение, касательная и т. д.
● Программное обеспечение имеет функцию установки точки останова, оно может интеллектуально переключаться между ручным измерением и автоматическим измерением.
Применение в промышленности:
Оптическая измерительная машина OMM, также известная как измерительная машина с визуализацией и бесконтактная измерительная машина, двухмерная измерительная машина, 2,5-мерная измерительная машина, с модернизацией современной промышленной высокой точности и микропроизводства, она использует бесконтактный метод оптического измерения изображения для быстрого и точного измерения. Измерение геометрических размеров и геометрических допусков становится неизбежным.
Оптические измерительные машины подходят для всех областей применения с целью измерения координат и широко используются в машиностроении, электронике, приборостроении, аппаратном обеспечении, пластмассах и других отраслях. Такие как: пресс-формы, винты, металлы, аксессуары, резина, печатные платы, пружины, аппаратное обеспечение, электроника, пластмассы, авиация, космонавтика и т. д., она преодолевает недостатки традиционных штангенциркулей, микрометров и профильных проекторов, представляя собой высокоточную, высокоэффективную и высоконадежную измерительную машину, объединяющую оптические, механические, электронные и компьютерные технологии обработки изображений.

Объект измерения увеличивается оптической системой увеличения. После того, как особенности изображения собираются системой CCD-камеры и обрабатываются компьютерными и программными алгоритмами, контур и форма поверхности, размер, угол и положение различных сложных и точных деталей могут быть обнаружены автоматически. Микроинспекция и контроль качества. Данные измерений могут быть импортированы в AUTOCAD, чтобы стать полным инженерным чертежом, и документы в форматах DXF, IGS и других могут быть сгенерированы, а также могут быть импортированы в WORD, EXCEL и программное обеспечение статистического анализа SPC для создания CPK и различных статистических отчетов.
