Name: Сверхбольшая система измерения автомобильного видения высокоточная измерительная машина
Brand: Hoyamo and Sinowon Inc
SKU: Автовизия 26162A
Availability: InStock

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Код#: 523-180R

Поездка по оси X/Y: (2600*1600) мм

Поездка по оси Z: 200 мм

Линейная шкала оси X/Y/Z: Разрешение: 0,1 мм

Точность оси XY: ≤ 4,0+L/200 ((um)

Точность оси Z: ≤ 5,0+L/200 ((um)

Повторяемость: 2um

Программное обеспечение для измерений: iИзмерение

Размер (ШxДxВ): (3572*2170*1926) мм

Вес нетто: 6500 кг

Выделить:

Большая система измерения автомобильного видения

Система измерения точного автовизия

Автоматическая точная измерительная машина

Основная информация

Место происхождения: Цзянмен, Китай

Фирменное наименование: SINOWON

Сертификация: CE/ROHS

Номер модели: Автовизия 26162A

Документ: D4 Sinowon AutoVision26162 ...a1.pdf

Оплата и доставка Условия

Упаковывая детали: Фанера

Время доставки: 30 РАБОЧИХ ДНЕЙ

Условия оплаты: Л/К, Т/Т

Поставка способности: 100 комплектов/месяц

Галерея

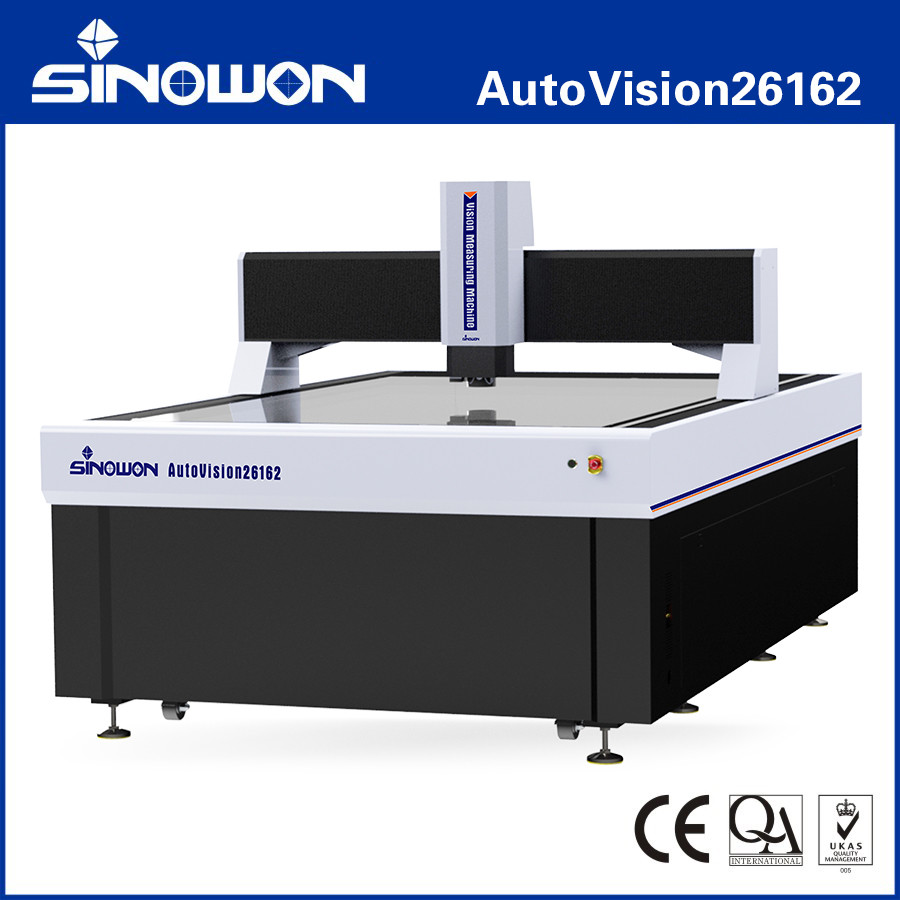

Сверхбольшая система измерения автомобильного видения высокоточная измерительная машина

Характер продукции

Высокоточная автоматическая измерительная машина с системой технического зрения для больших перемещений

2600 Серия

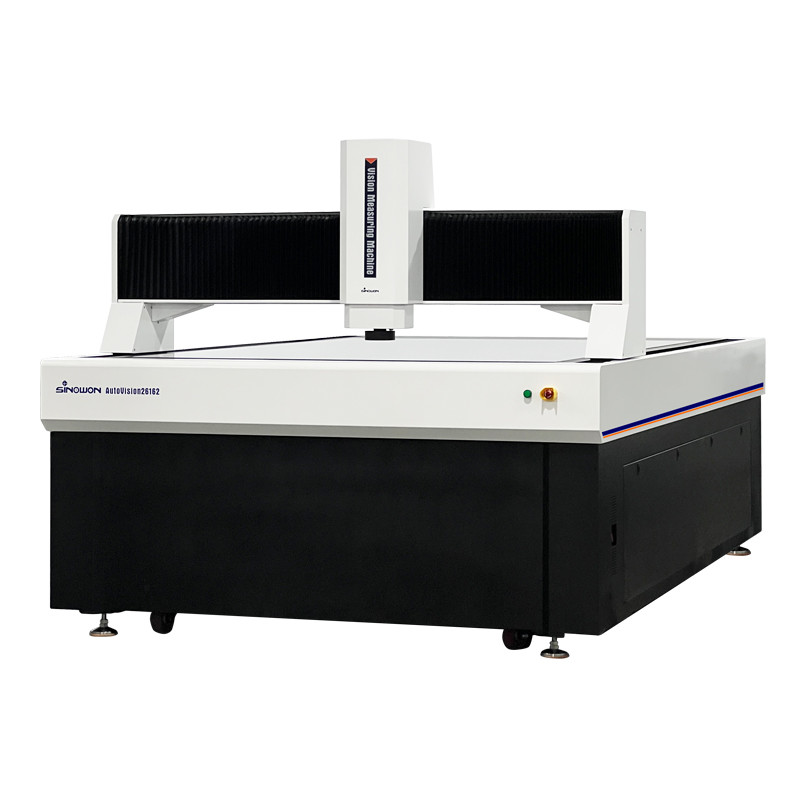

Сверхбольшая система измерения автомобильного видения высокоточная измерительная машина 0

Введение в продукт:

AutoVision - это высокоточный автоматический измерительный прибор с системой технического зрения на подвижном мосту, предназначенный для высокоточных и крупномасштабных измерений. Используя структуру подвижного моста, измерения выполняются при неподвижной заготовке, что гарантирует точность и стабильность измерений. Подходит для электронной промышленности, медицинских приборов и инструментов, измерения ЖК-дисплеев, аэрокосмической и других отраслей.

Характеристики продукта:Структура типа подвижного моста, измеряемая заготовка фиксируется;l

Четырехосевое ЧПУ с полностью автоматическим управлением по замкнутому контуру, автоматическое измерение;l
Основание и колонна из индийского мрамора, хорошая стабильность;l
Импортная линейная шкала RSF, разрешение 0,1 мкм, шлифованный шарико-винтовой привод и серводвигатель переменного тока и т. д. для обеспечения точности и стабильности системы перемещения;
Импортная цветная HD-камера для удовлетворения потребностей в четком наблюдении и точных измерениях;
Моторизованный коаксиальный зум-объектив высокого разрешения 8,3x, точное удвоение и коррекция пикселей только один раз;
С программируемой поверхностной 5-кольцевой 8-зонной светодиодной холодной подсветкой и контурной светодиодной параллельной подсветкой и встроенной интеллектуальной регулировкой освещения, она может автоматически управлять яркостью в 8-зонном режиме;
Мощная функция и простота в эксплуатации программного обеспечения iMeasuring для повышения контроля качества;l
Дополнительный зонд MCP и модуль лазерного датчика. Машины могут быть настроены в соответствии с требованиями заказчиков.
Технические характеристики:

Товар

2.5D Автоматическая система технического зрения			Модель
Точность			2600
2600*1600			Перемещение по оси Z (мм)
200
Открытая решетчатая линейка, разрешение: 0,1 мкм			Линейная направляющая
Ось X	Двигатель с магнитной левитацией с тягой 260 Нм с двойной линейной направляющей INA Germany		Ось Y
	Двойной двигатель с магнитной левитацией с тягой 1100 Нм с четырехкратной линейной направляющей INA Germany и двойным энкодером решетки		Ось Z
	Серводвигатель переменного тока Panasonic 400 Вт с тормозом и двойной линейной направляющей INA Germany		Режим работы
Контроллер-джойстик, управление мышью, программа автоматического обнаружения			Точность* (мкм)
Оси XY: ≤4,0+L/200			Ось Z: ≤5,0+L/200
			Повторяемость (мкм)
2 мкм			Система освещения
Контур		Светодиодная параллельная контурная подсветка	Поверхность
		Плавная регулировка 0~255 5-кольцевой 8-зонной светодиодной поверхностной подсветки	Видеосистема**
Цветная цифровая камера высокой четкости 1/1,8"			Моторизованный зум-объектив 8,3X; Оптическое увеличение: 0,6X~5,0X; Видеоувеличение: 20X~170X (монитор 21”)
			Программное обеспечение для измерений
iMeasuring			Операционная система
Поддержка операционной системы WIN10/11-32/64 bit			Язык
Английский, упрощенный китайский, традиционный китайский, другие языки могут быть добавлены			Рабочая среда
Температура 20℃±2℃, изменение температуры			<1℃/час; влажность 30%~80% относительной влажности; вибрация<0,02 г, ≤15 ГцЭлектропитание
AC220V/50Hz; 110V/60Hz			Габариты (ШхГхВ) (мм)
357221701926			Вес нетто (кг)
6500			Примечание:

L - измеренная длина (мм), механическая точность оси Z и точность фокусировки в значительной степени зависят от поверхности заготовки.

Увеличение является приблизительным значением, оно связано с размером монитора и разрешением.

Поле зрения (мм) = (диагональ*горизонталь*вертикаль)

Описание модели конфигурации продукта (пример с AutoVision 26162):

Категория продукта

2.5D	3D	Товар	3D	Товар
2.5D Автоматическая система технического зрения	Измерительная машина Модель	2.5D Автоматическая лазерно-сканирующая и визуальная измерительная машина	3D Автоматическая мультисенсорная	Измерительная машина Модель
Точность	523-180R	523-280R	523-380R	523-480R
A	B	C	D	Значение
Датчик с оптическим зум-объективом	Датчик с зум-объективом и датчик контактного зонда	Датчик с зум-объективом и лазерный датчик	Датчик с зум-объективом, датчик контактного зонда и лазерный датчик	Контактный зонд
Без	Лазер Omron	Лазерный модуль	Лазер Omron	Лазерный модуль
Без	Лазер Omron	Лазер Omron	Версия программного обеспечения	Версия программного обеспечения
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Модели и технические характеристики автоматической измерительной машины с системой технического зрения на подвижном мосту:

Модель

Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A
523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B
523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C
523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D
523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Модель
Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A
523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B
523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C
523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D
523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Модель
Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A
523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B
523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C
523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D
523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Руководство по пространству измерений автоматической измерительной машины с системой технического зрения на подвижном мосту:

Перемещение

Модель	Точность	Перемещение по оси X мм		Перемещение по оси Y мм	Стандартное перемещение по оси Z мм	Максимальное перемещение по оси Z мм	E1x,y E1z
Модель	Точность	300X400X200	SinoVision342	Перемещение по оси Y мм	Стандартное перемещение по оси Z мм	Максимальное перемещение по оси Z мм	E1x,y E1z
1.2+L/200	3.0+L/200	400	1200	AutoVision1082	AutoVision18122		AutoVision1082
500	400			200	AutoVision1082		AutoVision1082
600	500			200	200		AutoVision1082
1.8+L/200	4.0+L/200	300	1500	AutoVision18122	AutoVision1082		AutoVision1082
400	500			AutoVision1082	200		AutoVision1082
500	600			200	200		AutoVision1082
600	800			200	200		AutoVision1082
2.0+L/200	5.0+L/200	800	2000	200	200		AutoVision18122
2.5+L/200	5.0+L/200	1000	2000	200	200		AutoVision18122
3.0+L/200	5.0+L/200	1200	2000	200	200		AutoVision18122
3.5+L/200	5.0+L/200	1200	2000	200	200
4.0+L/200	5.0+L/200	1500	2000	200	200
1600	2600	1500	2000	200	200

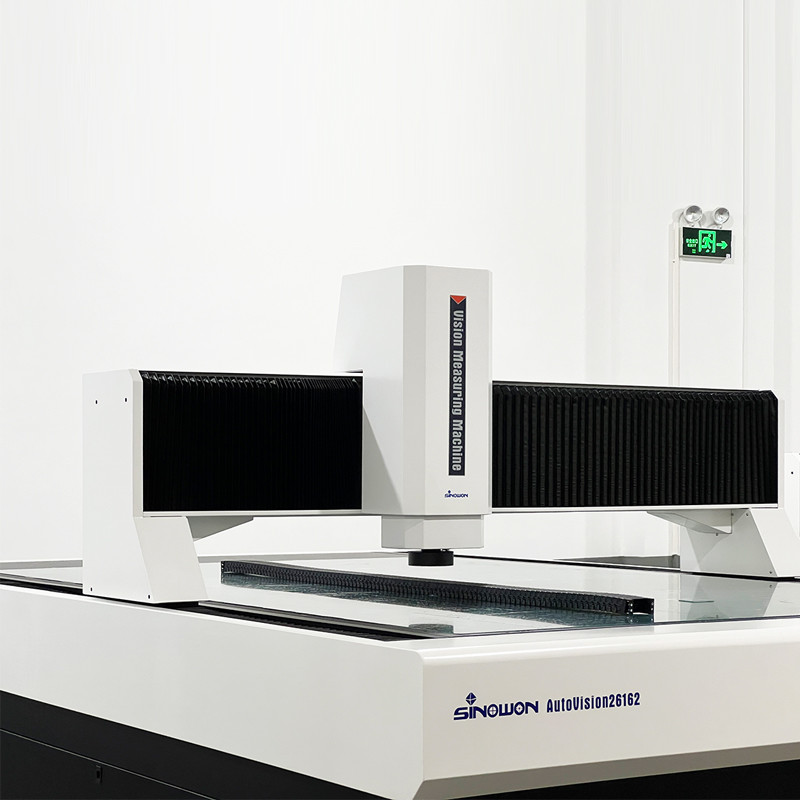

Сверхбольшая система измерения автомобильного видения высокоточная измерительная машина 1
