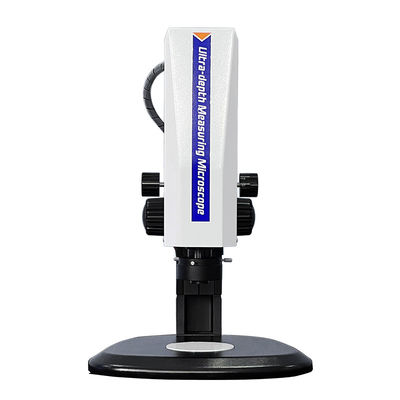

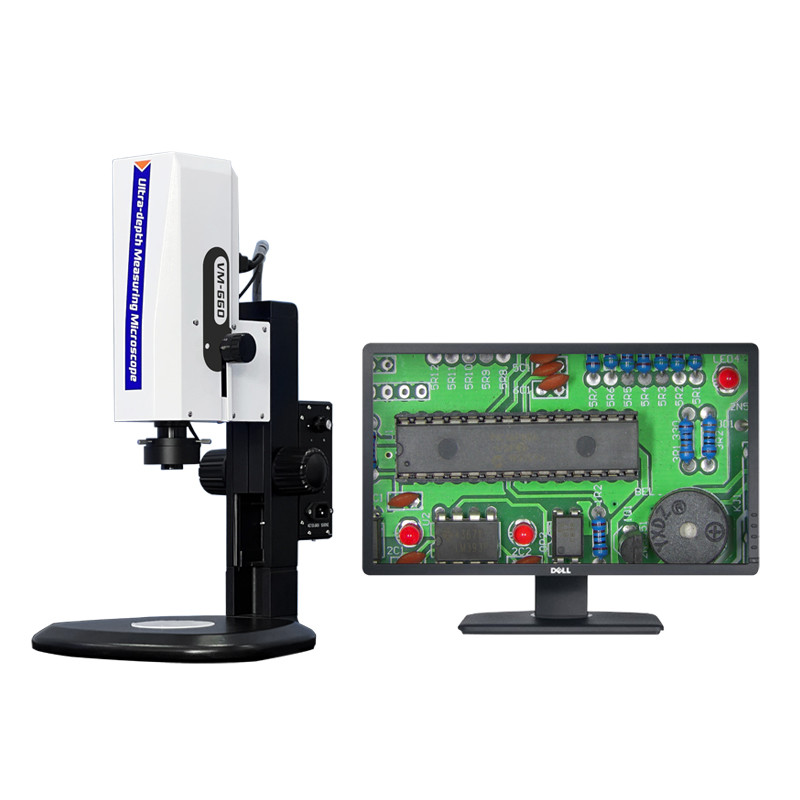

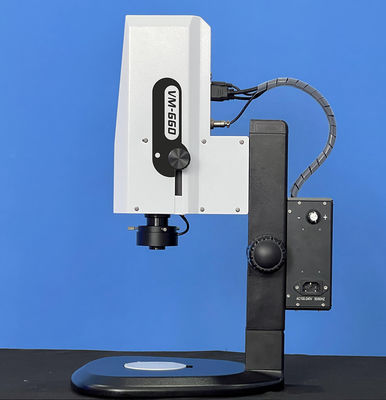

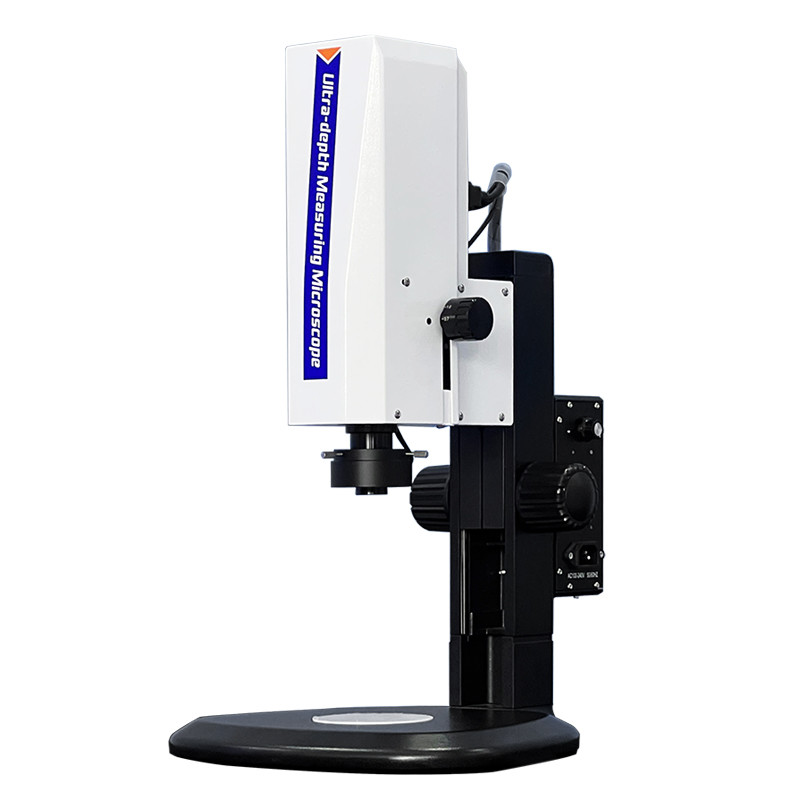

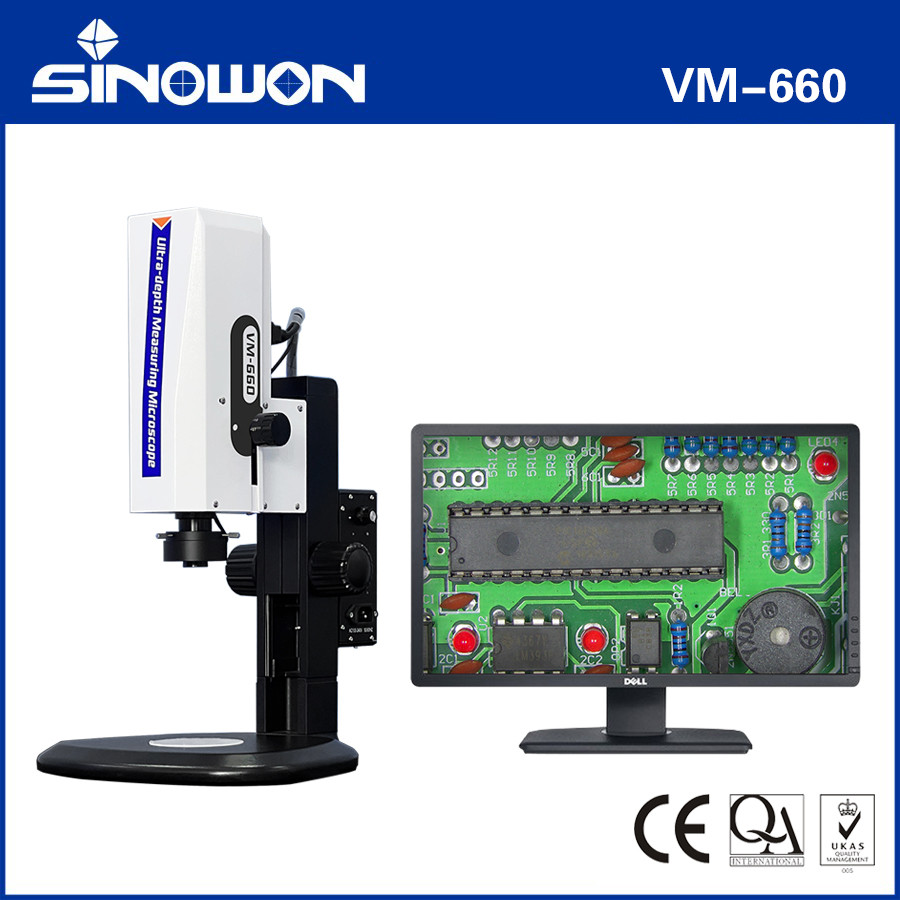

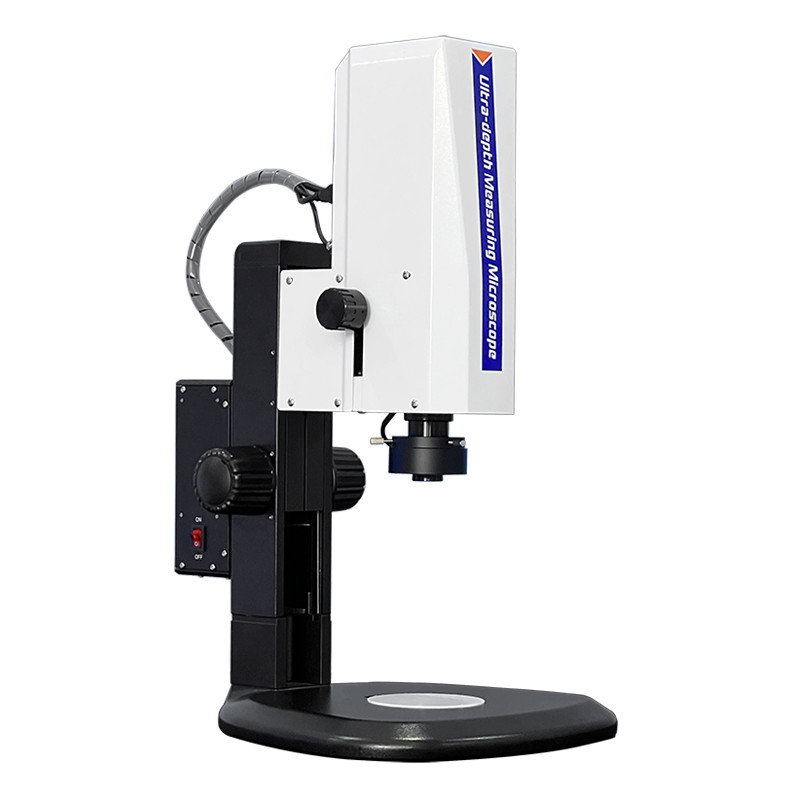

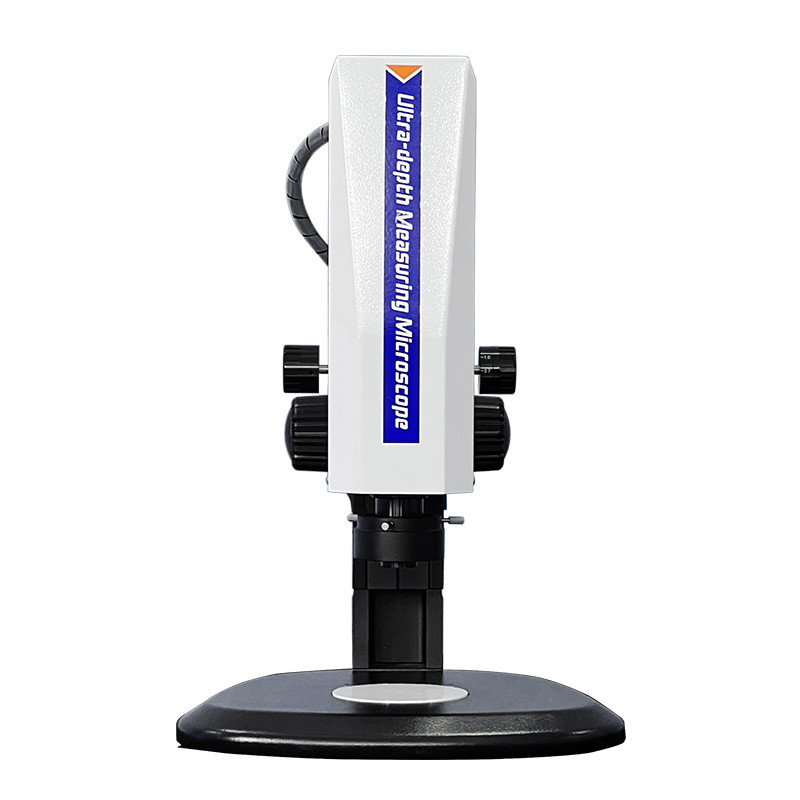

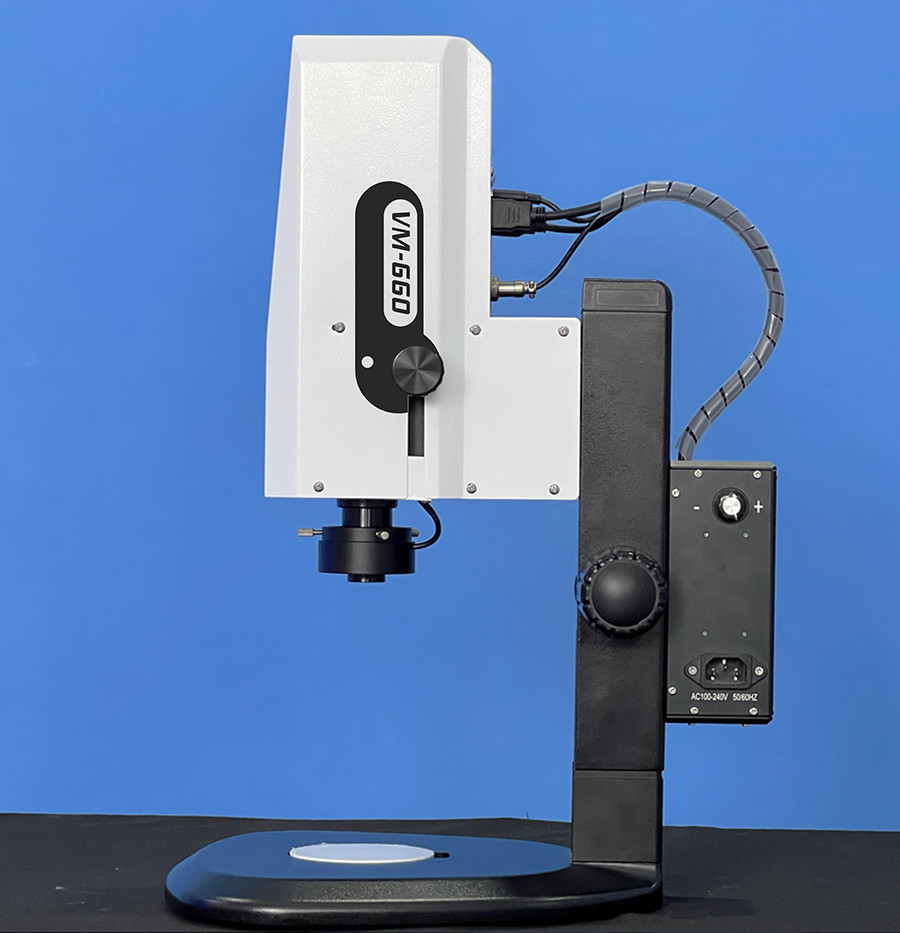

Сверхглубокий Fusion Измерительный микроскоп VM-660
Применение область:
Контроль продукции, контроль и исследование материалов, контроль и анализ печатных плат и SMT, печать, текстильный контроль, биологическая анатомия, медицинское тестирование и другие области.
Характеристика:
l Цельный дизайн, изысканный, модный, щедрый;
l Встроенная камера высокой четкости HDMI, прямое подключение к HDMI-монитору для осмотра
l С зум-объективом с параллельной фиксацией 0,7~4,5X высокой четкости, переключение увеличения объектива намного удобнее и быстрее;
l С регулируемой светодиодной поверхностной отражающей подсветкой, может независимо управлять яркостью;
l С промышленной камерой высокого разрешения 1/2’’ 2Mpixel, обеспечивающей более четкое изображение;
l С собственной функцией измерения, может измерять линейные размеры, такие как расстояние, периметр, площадь, угол, радиан, ширина, высота и элементы радиуса.
l Несколько дополнительных платформ мобильного управления, обеспечивают точное измерение положения.
Технические характеристики:
| Товар |
Сверхглубокий Fusion Измерительный микроскоп |
| Модель |
VM-660 |
| Код# |
451-660 |
| Электронное увеличение |
25X~150X
( HDMI 16:9 21.5” ЖК-монитор)
(Доступно на заказ 5X~3000X)
|
| Оптическая система |
Зум-объектив 0,7X~4,5X |
| Коэффициент масштабирования: 6,5:1 |
| Адаптер камеры C-mount 0,5X |
| Параметры камеры |
2MPixel(1920*1080) |
| Размер изображения: 1/2” |
| Кадры: 1080P@60fps |
| Функция измерения |
Измеряются линейные размеры, такие как расстояние, периметр, площадь, угол, радиан, ширина, высота и элементы радиуса |
| Сохранение данных |
Изображение с результатом измерения или файл EXCEL |
| Метод измерения |
Управление мышью, интеллектуальный выбор точек/ручной выбор точек |
| Точность измерения |
0,02 мм~0,003 мм |
| Освещение |
Регулируемая светодиодная поверхностная подсветка |
| Стойка микроскопа |
Перемещение по оси Z: 100 мм |
| Электрические параметры |
AC90~240V/50~60HZ |
| Размер |
375*285*500 мм |
| Вес нетто |
6,5 кг |
IХарактеристики изображения
A: Смотреть Gem Inspection
B: Контроль пайки печатных плат
Измерение Fункция Introduction:
VM-660 может измерять прямые линии, углы, концентрические окружности, параллельные линии, расстояние от точки до линии, точку и линию до концентрических окружностей, диаметр, окружность и площадь, длину и ширину прямоугольника, а также может вычислять окружность и площадь. Он может измерять многоугольник и вычислять его площадь. Все соответствующие отчеты об измерениях могут быть выведены на флэш-накопитель.
Поле зрения:
Спецификация увеличения:
| Оптическое увеличение |
Видео увеличение |
X(мм) |
Y(мм) |
D(мм) |
| 0,7X/2 |
25X |
18.28 |
13.72 |
22.86 |
| 1X/2 |
35X |
12.8 |
9.6 |
16 |
| 2X/2 |
70X |
6.4 |
4.8 |
8 |
| 3X/2 |
105X |
4.26 |
3.2 |
5.34 |
| 4X/2 |
140X |
3.2 |
2.4 |
4 |
| 4.5X/2 |
150X |
2.84 |
2.14 |
3.56 |
Дополнительные аксессуары:
