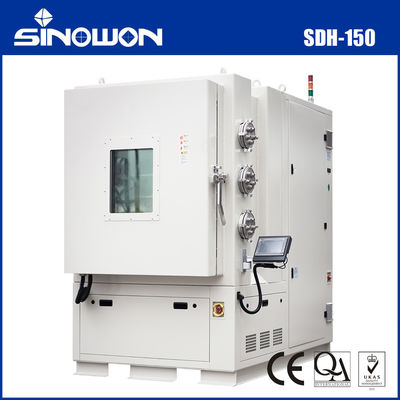

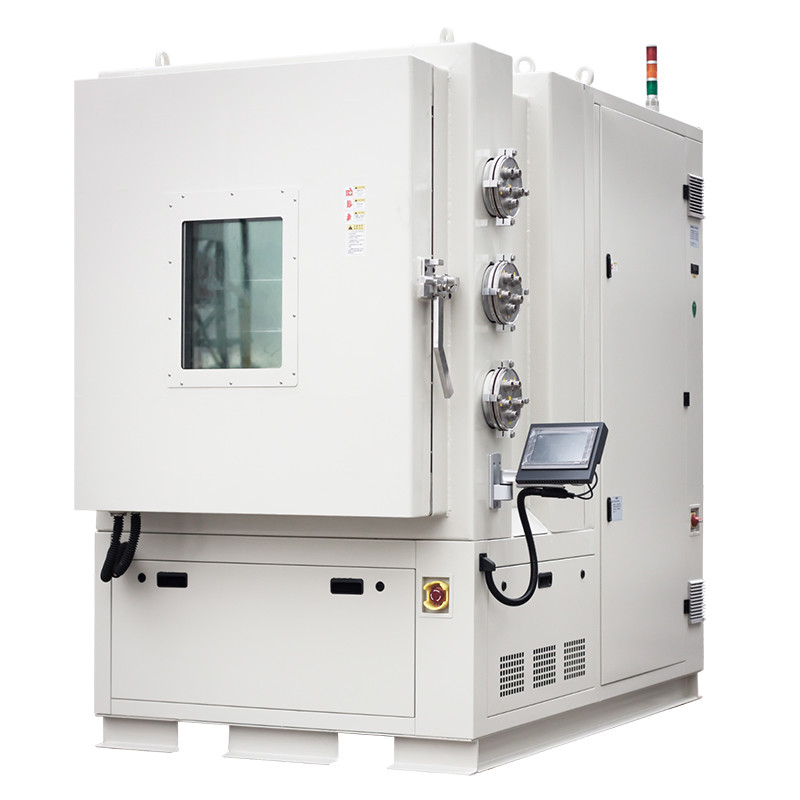

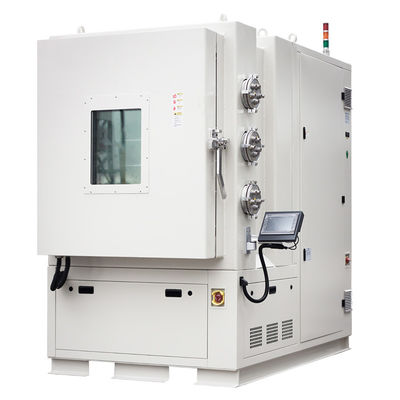

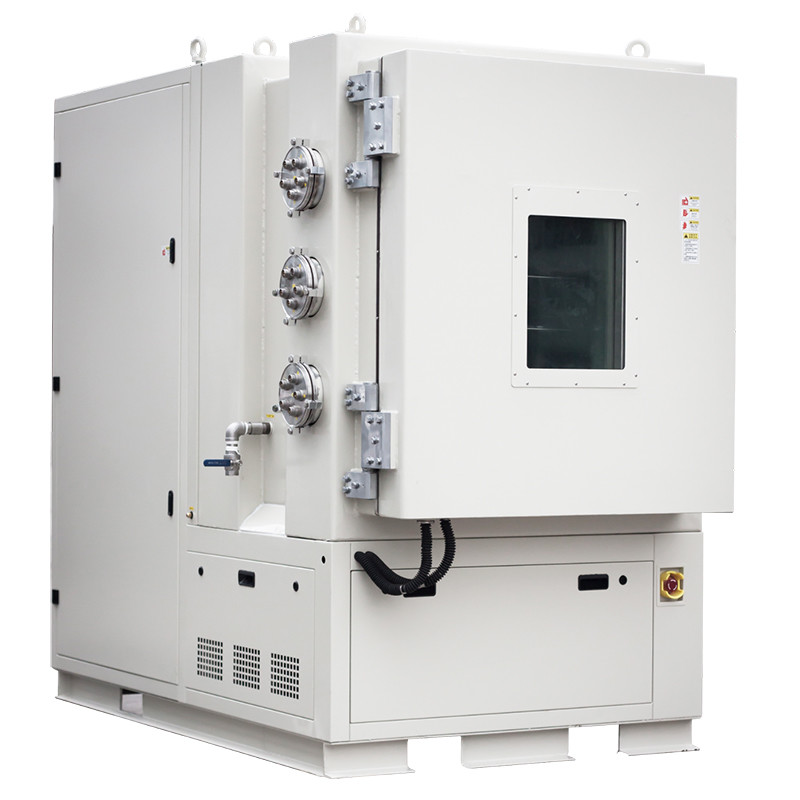

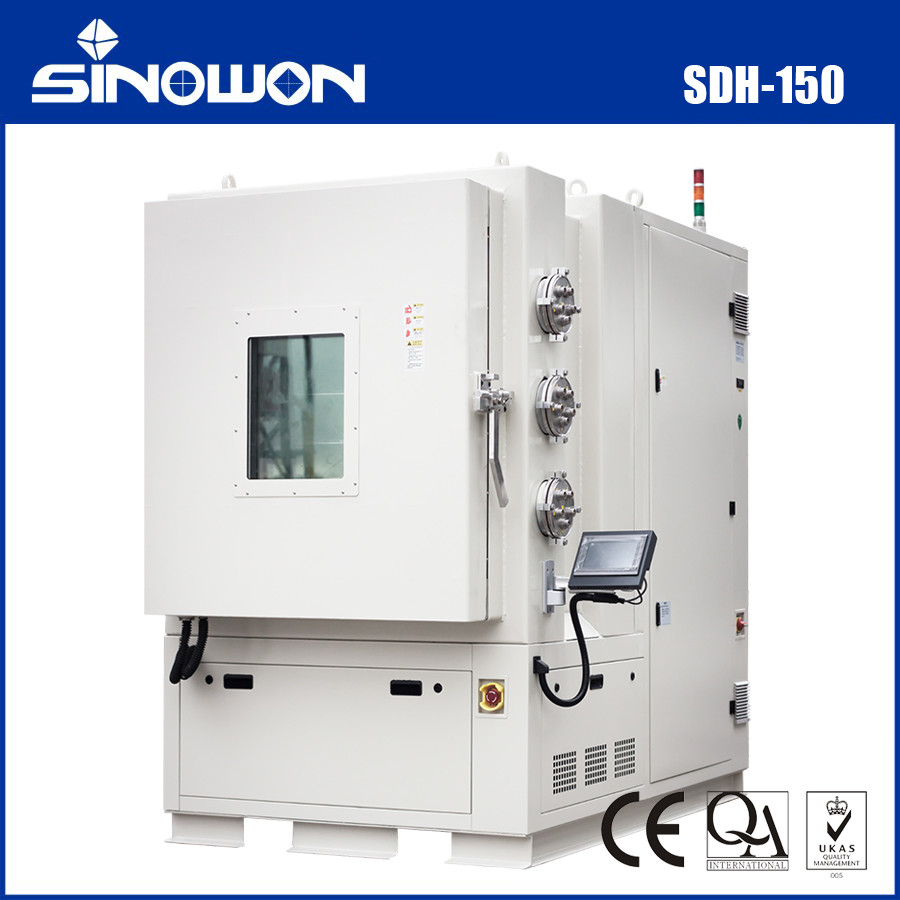

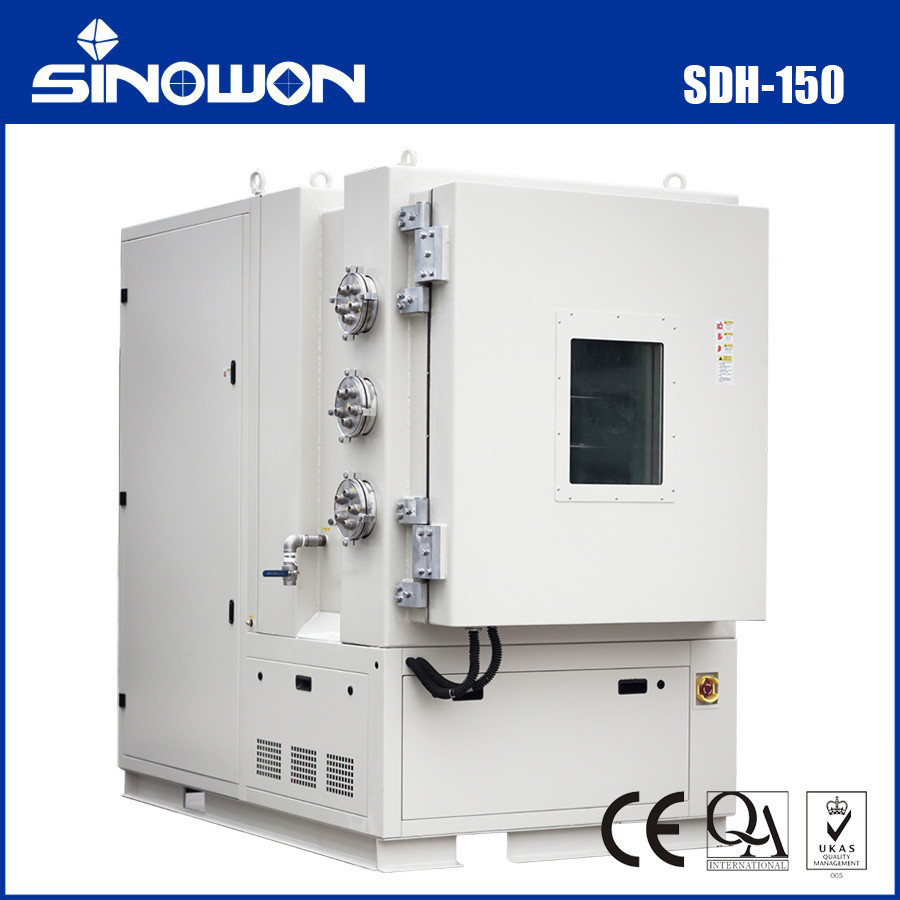

Пробная камера высоты на скамейке 12 кВт с воздушным охлаждением SDH-150

Товар

Модель

Камера для испытаний на высотность

СДХ-150Л

Внутренние размеры

Внешние размеры

Ш500xВ600xГ500 мм

Ш1100xВ1700xГ1600 мм

-40℃ ～ +150℃

Скорость подъема температуры от 20 ℃ до +85 ℃ составляет ≥ 2 ℃/мин, при средней нелинейности на протяжении всего процесса, в ненагруженном состоянии

Скорость охлаждения от 20 ℃ до -50 ℃ составляет ≥ 1 ℃/мин, при этом средняя нелинейная на протяжении всего процесса, при отсутствии нагрузки

GB/T2423.1-2001 Эксперимент A: Метод испытания при низкой температуре

GB/T2423.2-2001 Эксперимент B: Метод испытания при высокой температуре

GB/T2423.21-1991 Тест M: Метод испытания при низком давлении

Тест GB/T2423.25 Z/AM: Комплексное испытание при низкой температуре/низком давлении

GB/T2423.26 Тест Z/BM: Комплексное испытание при высокой температуре/низком давлении

GJB150.3-1986 Метод испытания при высокой температуре

GJB150.4-1986 Метод испытания при низких температурах

GJB360A Метод 105: Метод испытания при низком давлении

GJB150.2-86 Испытание на низкое давление (высоту)

GB/T10589-2008 Технические условия для низкотемпературных испытательных камер

GB/T11158-2008 Технические условия для испытательных камер высокой температуры

GB/T11159-2008 Технические условия для испытательных камер низкого давления воздуха

GB/T5170.2-2008 Оборудование для испытания температуры

GB/T5170.10-1996 Оборудование для испытаний на высокие, низкие температуры и низкое давление

A) Метод выдерживания давления: внутреннее выдерживание давления

Благодаря использованию высококачественной утолщенной пластины из нержавеющей стали SUS304 внутренняя стенка давления гладкая и ровная по всему периметру, без заусенцев и ямок, легко чистится, и во время использования не будет скапливаться вода.

Б) Материал наружной стенки: двухсторонняя оцинкованная стальная пластина, обработка поверхности распылением

C) Материал изоляции коробки: жесткий пенополиуретановый стекловолокон (толщина более 80 мм)

D) Материал изоляции двери: стекловолокно

E) Все зазоры выполнены методом бесшовной сварки TIG (дуговая сварка в среде инертного газа).

Оснащен ручным автоматическим устройством сброса (повышения) давления

1) Ручной шаровой кран, расположенный с правой стороны коробки (скорость повышения давления зависит от ручного открытия)

2) Автоматический клапан сброса давления: внутри заднего блока

Одностворчатая дверь, внутренняя панель изготовлена ​​из нержавеющей стали, а внешняя панель — из стального листа с напыленным покрытием.

Одно смотровое окно из изолированного стекла с высокой несущей способностью и антиконденсационным распределением тепла на двери.

Резервное противоконденсатное электрическое нагревательное устройство дверной рамы

Контроллер сенсорного экрана кронштейнного типа

(без панели)

Два комплекта осевых вентиляторов, приводимых в действие трехфазными асинхронными двигателями

Используя внешний двигатель и магнитогидродинамическую трансмиссию, вращающиеся лопасти вентилятора приводятся в движение, перемешивая воздух и создавая конвекцию.

A) Полностью алюминиевый трехфазный асинхронный двигатель, не менее 1/2 л.с., 370 Вт

Б) Алюминиевая лопасть осевого вентилятора: большой диаметр 400 мм

Магнитная передача жидкости

A) Магнитно-жидкостное уплотнение, высокий уровень вакуума 0,1 кПа, герметичность

B) Метод водяного охлаждения, оснащенный специальной температурной защитой, надежный и стабильный

Метод регулирования температуры с помощью принудительной циркуляции воздуха

1) Основной контроль температуры: точный контроль температуры внутри коробки, а датчик измерения температуры использует высокоточный бронированный платиновый резистор уровня А.

2) Независимый контроллер температуры защиты от перегрева студии: датчик температуры устанавливается внутри студии, и верхний предел может быть установлен. Когда срабатывает защита, контактор приводится в действие для отключения питания нагревательной трубки.

3) Защита от перегрева камеры нагревательной трубки: независимый регулятор температуры, датчик температуры установлен в камере нагревательной трубки, верхний предел может быть установлен,

Приведите в действие контактор, чтобы отключить питание нагревательной трубки во время действия защиты, чтобы предотвратить остановку вентилятора в случае возникновения ненормальных условий.

Длительное «сухое горение» труб отопления

Одноступенчатый вакуумный насос с масляным уплотнением и воздушным охлаждением, пластинчато-роторного типа, с прямым подключением

A) Интегрированный высококачественный фильтр масляного тумана эффективно решает проблемы впрыска топлива и дыма, продлевая срок службы изделия.

Б) Уплотнительный элемент изготовлен из фторкаучукового материала, обеспечивающего коррозионную стойкость и решающего проблему утечки масла.

C) Многоступенчатая конструкция газоочистного сооружения, отвечающая требованиям различных заказчиков к вакууму и возможностям обработки пара.

Г) Японский горизонтальный обрабатывающий центр Mori Seiji с высокоточной обработкой обеспечивает высокую надежность изделий.

E) Насос и двигатель спроектированы как единое целое, они легче и меньше.

Все компоненты вакуумного соединительного клапана в системе изготовлены из высококачественных отечественных материалов.

A) Трубопровод полностью из нержавеющей стали

B) Стандартные внешние соединения и принадлежности из нержавеющей стали KF

C) Гибкий гофрированный шланг KF из нержавеющей стали

Метод температурного баланса: применение технологии статического баланса, а именно метода баланса «процесса охлаждения без нагрева» и «процесса нагрева без охлаждения», отличается от традиционной технологии динамического баланса «динамического баланса холода и тепла» мощного охлаждения против мощного нагрева.

Техника, то есть когда необходимо включить компрессор (центральный контроллер автоматически определяет, следует ли включать компрессор, исходя из условий работы)

Центральный контроллер регулирует расход хладагента в зависимости от различных температурных точек для управления холодопроизводительностью, гарантируя, что оборудование постоянно работает в состоянии относительно низкого энергопотребления.

Метод температурного баланса: применение технологии статического баланса, а именно метода баланса «процесса охлаждения без нагрева» и «процесса нагрева без охлаждения», отличается от традиционной технологии динамического баланса «динамического баланса холода и тепла» мощного охлаждения против мощного нагрева.

Техника, то есть когда необходимо включить компрессор (центральный контроллер автоматически определяет, следует ли включать компрессор, исходя из условий работы)

Центральный контроллер регулирует расход хладагента в зависимости от различных температурных точек для управления холодопроизводительностью, гарантируя, что оборудование постоянно работает в состоянии относительно низкого энергопотребления.

1 комплект программного обеспечения для управления программированием, основные функции которого следующие:

1. Кривая температуры и влажности:

Безбумажная запись: контроллер оснащен встроенной программой записи, память может хранить данные в течение 24 часов и работать в течение 300 дней.

Может легко автоматически генерировать файлы кривых температуры и влажности и преобразовывать их в таблицы XLS;

2. Идеальный интерфейс:

Внешний USB-порт: может быть напрямую подключен к принтеру, что позволяет печатать локальные данные онлайн,

Исторические кривые и другие данные легко экспортировать с помощью USB-порта и USB-флеш-накопителя.

Внешний стандартный сетевой интерфейс LAN: без необходимости в выделенной конфигурации сервера его можно легко подключить к локальной компьютерной сети компании. Можно подключить и контролировать максимум 16 устройств, что делает его удобным и быстрым.

Оснащен стандартными интерфейсами связи RS-485 или RS232, его можно контролировать и управлять в режиме онлайн с помощью компьютеров Оснащен всем китайским программным обеспечением верхнего компьютера и обеспечивает протоколы связи Программа сбора данных верхнего компьютера пишется пользователем, которая включает протоколы для сигналов температуры открытия, различных сигналов тревоги и защиты, а также сигналов состояния неисправности/отключения испытательного бокса, чтобы загрузить температуру температурного бокса в режиме реального времени в систему мониторинга верхнего компьютера. В то же время предусмотрен цифровой узел системной неисправности и ненормальной сигнализации. Система мониторинга верхнего компьютера должна собирать сигналы неисправности/отключения испытательного бокса, чтобы добиться синхронного отключения питания между образцом и температурно-влажностным боксом через главный контроллер

3. Мониторинг в реальном времени позволяет: одновременно контролировать рабочее состояние от 1 до 16 контроллеров, например, отслеживать данные контроллеров в реальном времени, состояние сигнальных точек, фактическое состояние выходов и т. д.

Поддержка удаленной (внешней) диагностики неисправностей:

Технические специалисты могут оставлять порты в сети с помощью клиентов, открывать браузер IE, вводить IP-адрес контроллера и входить в интерфейс входа в систему, чтобы выбирать операции или мониторинг для диагностики.

4. Контроль времени

Два набора интерфейсов управления выходом синхронизации, в паре с 10-временными режимами управления, могут обеспечить выход сигнала переключения в соответствии с настройками программы. Обратите внимание, что это только сигнал управления, и тестовый источник питания внутри коробки должен быть подключен отдельно и оснащен специальной системой питания

5. Отображение неисправностей

16 наборов выходов сигнализации о неисправностях с удобными подсказками на китайском и английском языках о причинах и методах устранения неисправностей

9.1 Индикация состояния устройства

Ребристый нагреватель из никель-хромового сплава

Режим управления нагревателем: бесконтактная равноцикловая широтно-импульсная модуляция, SSR (твердотельное реле)

Независимый герметичный электрический шкаф, эффективно защищающий от пыли, продлевает срок службы электроприборов.

Уровень защиты IP54

1. Стойка для образцов, тип 2

2. Шнур питания 5 метров

3. Укажите трехцветный свет типа 1

1. Стойка для образцов (можно добавить)

2. Пример электропроводки авиационной розетки (опционально)

1. Руководство по эксплуатации и техническому обслуживанию

2. Сертификат соответствия

3. Чертежи оборудования (электрические схемы и т.п.)

4. Программное обеспечение ПК системы управления

5. Перед отправкой с завода данное оборудование было проверено центром контроля качества нашей компании, и был выдан отчет о проверке сроком действия один год.

1. Температура окружающей среды: 5 ℃ -35 ℃;

2. Относительная влажность: не более 85% RH

3. Атмосферное давление: 80кПа~106кПа

4. Ровное и свободное от вибраций основание;

5. Выбирайте хорошо проветриваемые помещения без прямых солнечных лучей и других источников тепла;

6. Отсутствие сильного потока воздуха вокруг: когда необходимо принудительно направить окружающий воздух, поток воздуха не должен быть направлен непосредственно на коробку;

7. Вокруг нет сильного влияния электромагнитного поля;

8. На прилегающей территории нет высокой концентрации пыли и едких веществ.

1. Подключите источник питания к трехфазной сети переменного тока напряжением 380 В (± 10%) + нейтральный провод + защитный заземляющий провод с сопротивлением заземления ≤ 4 Ом;

2. Частота сети: 50 ± 0,5 Гц

3. Выключатель питания: 3P 40 A (автоматический выключатель в литом корпусе)

Власть:12кВт

Максимальный рабочий ток:15 А

1. Рекомендуется выбрать градирню: 15 RT

2. Размер водопроводной трубы: 1 дюйм, с длиной укладки менее 100 метров.

3. Давление воды: 0,1 МПа~0,3 МПа

4. Объем циркулирующей воды: около 130 литров в минуту.

5. Стоимость трубопровода водонапорной башни и проектирование ее установки должны быть указаны отдельно, а покупатель должен предоставить соответствующую информацию о месте установки.

Разработано и изготовлено в соответствии с национальными стандартами GB/T10586-2006 и GB/T10592-1989.

*Стандарты калибровки соответствуют GB/T5170.2-2008 и GB/T5170.5-2008

Напоминание: однородность температуры в GB/T5170.5-2008 относится к состоянию без нагрузки.
