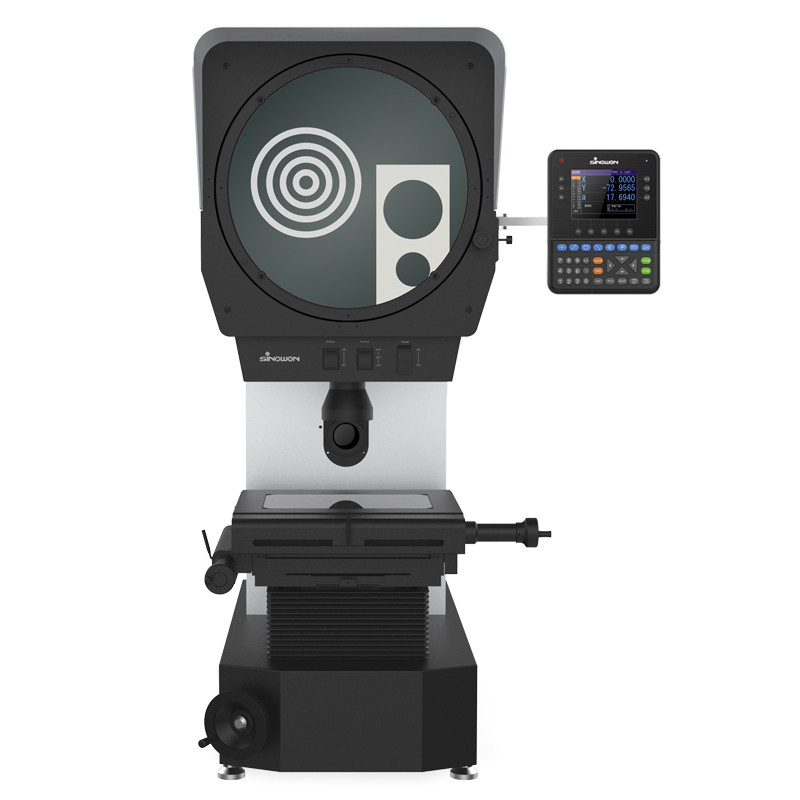

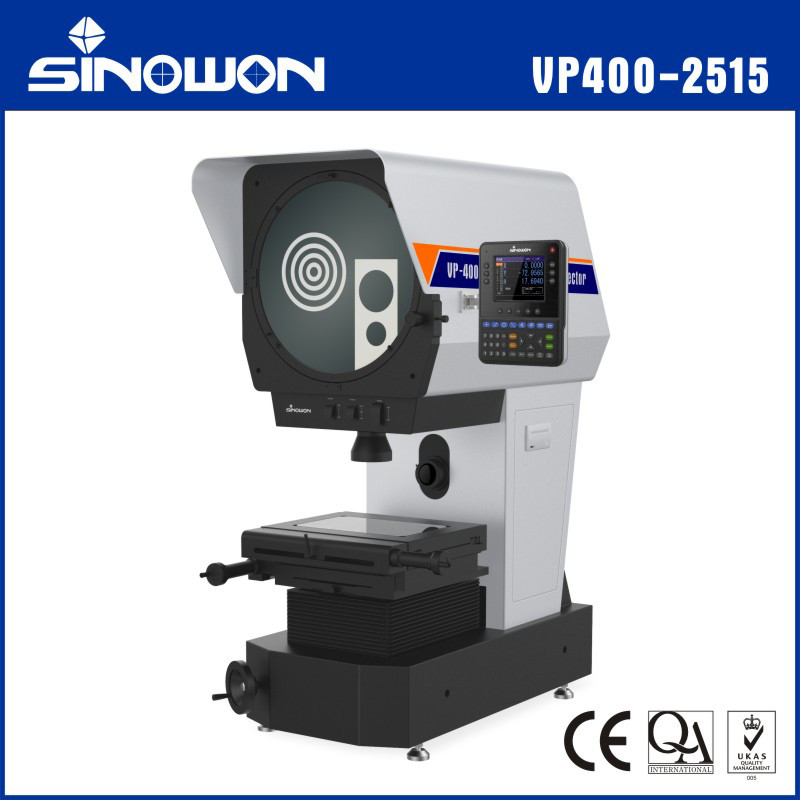

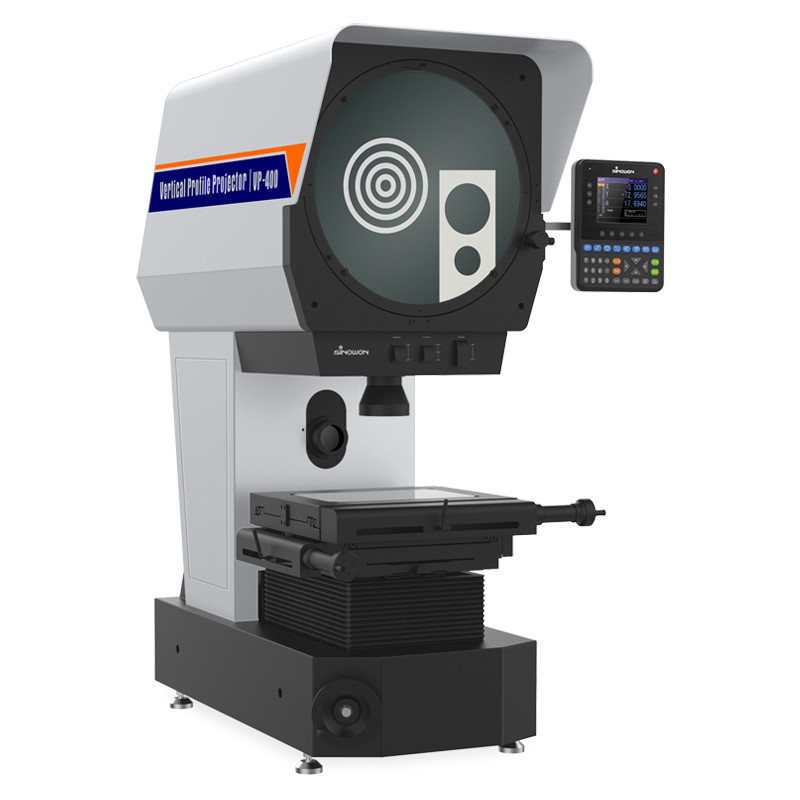

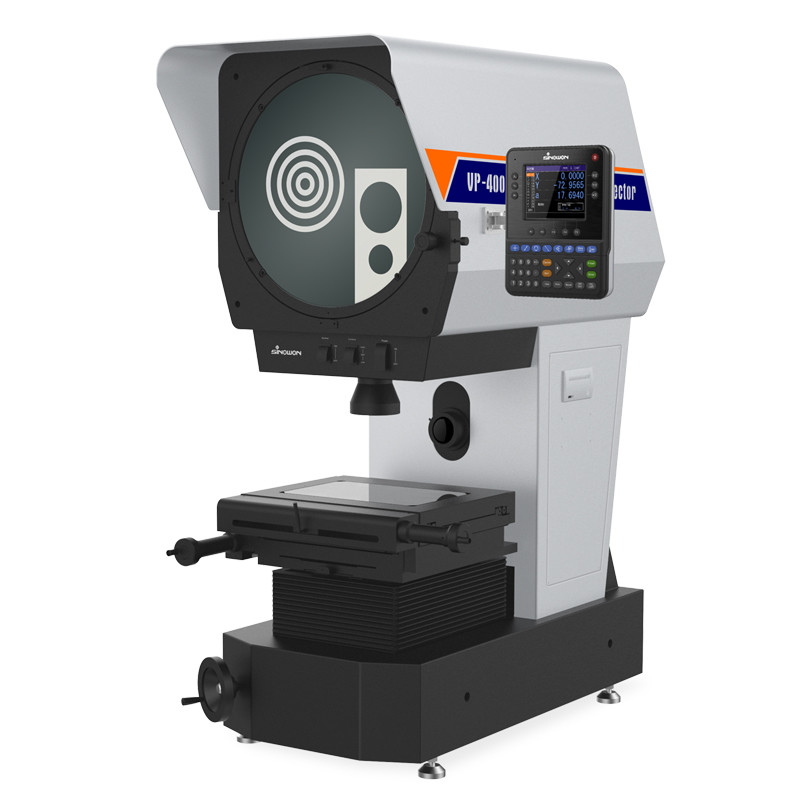

Ø400 мм цифровой проектор вертикального профиля VP400-2515
Особенности:
● Система подъема использует перекрестные ролики и высокоточные винтовые приводы, что делает подъем более комфортным и стабильным;
● Процесс покрытия отражателем, более четкое изображение и отличная пылестойкость;
● регулируемый контур и освещение поверхности, чтобы удовлетворить потребности в различных деталях;
● Импортированное светодиодное освещение с высоким уровнем освещения и длительным сроком эксплуатации, обеспечивающее высокую точность измерений;
● Оптическая система высокого разрешения с четким изображением и ошибкой увеличения менее 0,08%;
● Мощная система охлаждения биаксиального вентилятора, значительно увеличивает срок службы;
● Мощный и красочный DRO DP400, реализованный быстрый и точный 2D-измерение;
● Встроенный мини-принтер, может печатать и сохранять данные;
● С стандартным 10X объективом, опциональным 5X, 20X, 50X объективом, вращающимся столом, переключателем ног, клеппом и т.д.
Спецификация:
| Продукция |
Ø400 мм цифровой проектор вертикального профиля |
| Обратное изображение |
VP400-2010 (#511-410) |
VP400-2515 (#511-420) |
| Образ на лицевой стороне |
VP400-2010Z ((#511-410Z) |
VP400-2515Z ((#511-420Z) |
| Размер металлической сцены |
308х408 мм |
308х408 мм |
| Размер стеклянной сцены |
198х306 мм |
198х306 мм |
| Этапное путешествие |
200х100 мм |
250х150 мм |
| Размер продукта ((L×W×H) |
1003х617х1309 мм |
1003х617х1309 мм |
| Размер упаковки ((L×W×H) |
1200х800х1580 мм |
1200х800х1580 мм |
| Сосредоточиться |
100 мм |
| Точность |
≤3+L/200 ((um) |
| Резолюция |
0.0005 мм |
| Масса груза |
10 кг |
| Экран |
Диаметр: φ412 мм, диапазон измерений ≥ Ø400 |
| Угол вращения 0~360°;Разрешение: 1 или 0,01°,точность 6 |
| Цифровое чтение |
DP400 (510-340) Многофункциональный цветный цифровой LCD-читатель |
| Освещение |
Контурное освещение:3.2V/10W светодиод
Освещение поверхности:3.2V/10W светодиод
|
| Рабочая среда |
Температура 20°C±5°C, влажность 40%-70% RH |
| Силовое питание |
AC110V/60Hz; 220V/50Hz,150W |
| Валовой вес |
280/230 кг |
280/230 кг |
Объектив:
| Увеличение |
5X ((Opt.) |
10X ((Std.) |
20X ((Opt.) |
50X ((Opt.) |
| Поле зрения |
φ80 мм |
Φ40 мм |
Φ20 мм |
Φ8 мм |
| Рабочее расстояние |
65 мм |
80 мм |
67.7 мм |
510,4 мм |
Стандартная доставка:
| Продукция |
Код # |
Продукция |
Код # |
| Цифровая система чтения DP400 |
510-340 |
Мини принтер |
581-901 |
| Объектив 10X |
511-110 |
Кабель питания |
581-921 гг. |
| Противопылевая крышка |
511-911 |
Устройство крепления экрана |
581-341 |

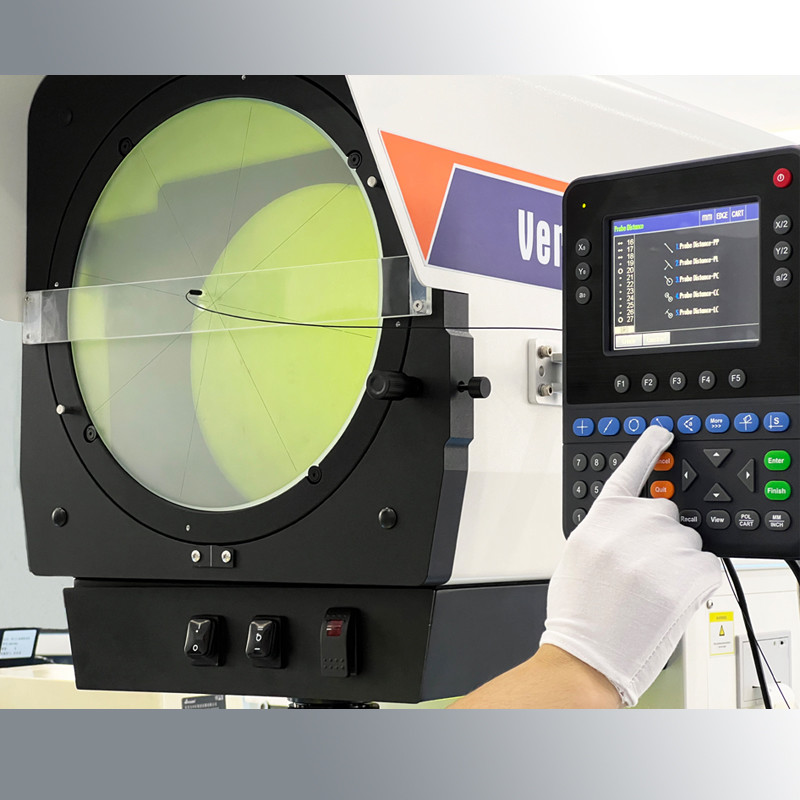

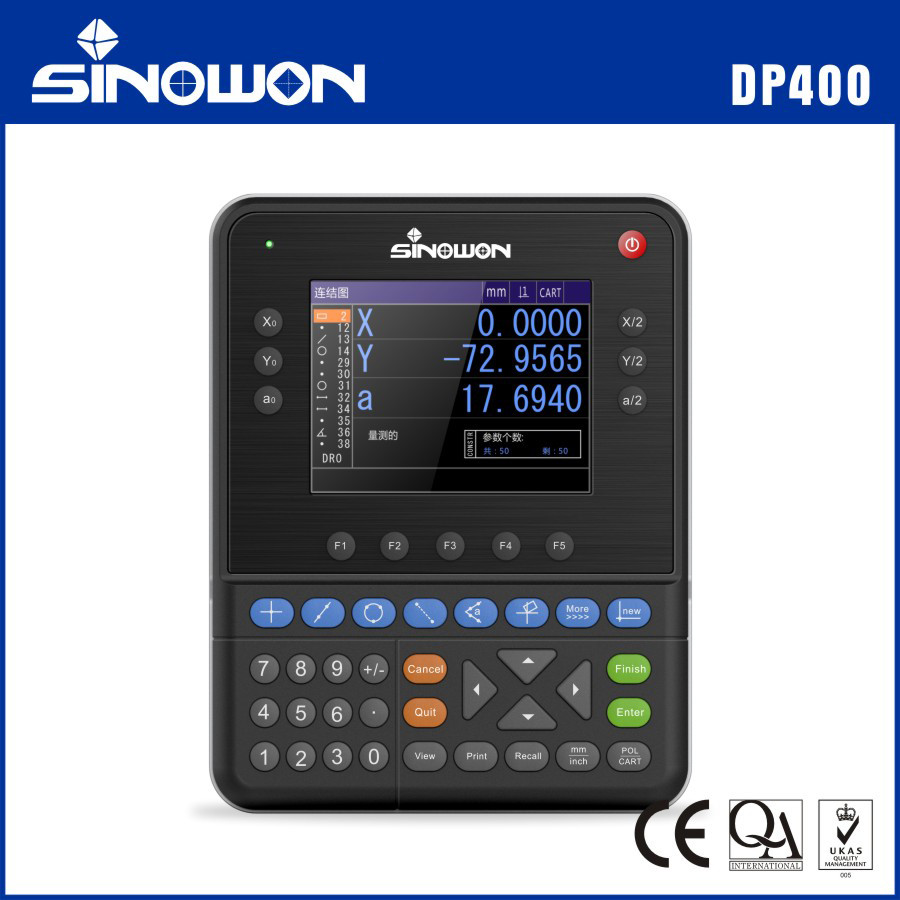

Цветовой экран многофункциональный цифровой считыватель DP400
Особенности:
● 5.6Красочный экран и герметизированная кнопка сенсорного силикона с полной информацией, удобная эксплуатация, длительный срок службы;
● Сохранить 100 постоянных элементов изображения, может установить и сохранить текущую дату;
● Многофункциональное измерение: точка, линия, круг,угол, расстояние, прямоугольник, винтовая нить, эллипс, отверстие, округление, предустановка, конструкция и т.д.
● Функция подсчета в обратном или противоположном направлении, значение 1/2, средняя точка, функция разрешения, функция вызова, функция REC ((запись) и измерение цикла;
● Просечение и линейная компенсация доступны для 3-оси, обеспечивают высокую точность измерений;
● может подключать переключатель, принтер, детектор оптических краев и другие множественные вспомогательные средства измерения;
● С полярной и координатной системой, и может отображать миллиметр и дюйм, и может легко смещаться;
● С независимой функцией разрешения пароля, чтобы предотвратить возможность отклонения данных в результате неправильной операции, он также может изменить исходное настройку с разрешения пароля;
● Поддержка нескольких языков:китайский, английский и другие языки.
Спецификация:
| Модель |
DP400 |
| Код # |
510-340 |
| Язык |
Простой китайский, сложный китайский, португальский, немецкий и английский и т.д. |
| Размер ЖК-экрана |
115 мм × 85 мм |
| Разрешение ЖК-экрана |
640*480 |
| Диапазон цифрового дисплея |
8 цифр ((с запятой) |
| Оси отображения |
3 оси (X,Y,Z/Q) |
| Модель отображения Z/Q |
Длина или угол |
| Модель отображения угла |
Степень, минуты и вторая или степень |
| Сигнал линейного масштаба |
TTL квадратная волна или синусная волна переменного тока с двумя 90 ° разницами фазовых углов, мощность привода более 10 MA |
| Разрешение линейного масштаба |
0.1мм,0.2мм,0.5 мм, 1 мм, 2 мм, 5 мм |
| Баудовая ставка |
4800,9600,14400,19200,38400,57600 |
| Порт вывода данных |
RS232,DB-9 Родительский интерфейс |
| Операционная клавиатура |
Запечатанная силиконовая сенсорная клавиатура |
| Порт расширения |
Переключатель ног, принтер, оптический детектор краев и т.д. |
| Входное питание |
AC90V-240V,15W |
| Окружающая среда |
Рабочая температура: 0 °C~40 °C;Температура хранения:-10 °C~60 °C;Относительная влажность:<90% RH |
