Name: Система измерения мгновенного видения 650 кг Мобильная мостовая машина измерения видения
Brand: Hoyamo and Sinowon Inc
SKU: Автофлэш 432А
Availability: InStock

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Код#: 503-120H

Поездка по оси X/Y: (400*300)мм

Размер (WxDxH): (1195*832*1579) мм

Масса: 650 кг

Поездка по оси Z: 200 мм

Линейные весы: Импортированное разрешение линейного масштаба: 0,1 мм

Емкость нагрузки: < 25 кг

Программное обеспечение для измерений: Геомея

Выделить:

Система измерения мгновенного зрения весом 650 кг.

Система измерения мгновенного видения типа моста

Мобильная мостовая видовая измерительная машина

Основная информация

Место происхождения: Jiangmen, Китай

Фирменное наименование: SINOWON

Сертификация: CE/ROHS

Номер модели: Автофлэш 432А

Оплата и доставка Условия

Упаковывая детали: Плитка

Время доставки: 30 рабочих дней

Условия оплаты: L/C, T/T

Поставка способности: 100 комплектов в месяц

Галерея

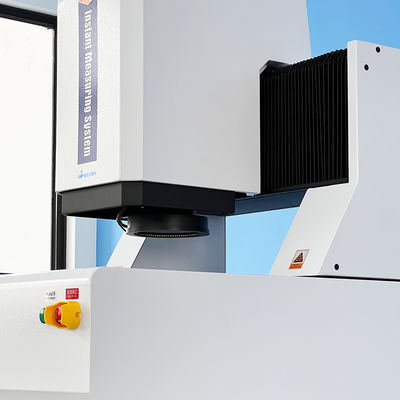

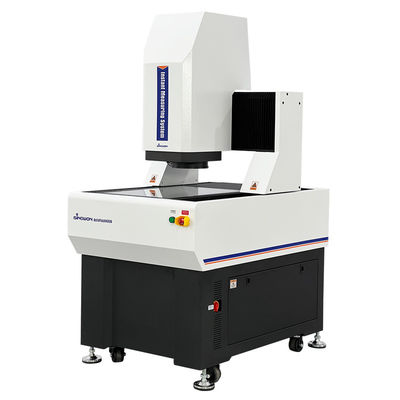

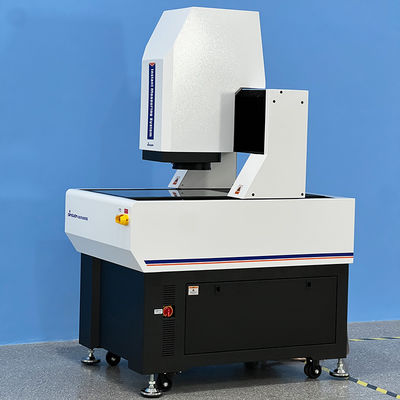

Система измерения мгновенного видения 650 кг Мобильная мостовая машина измерения видения

Характер продукции

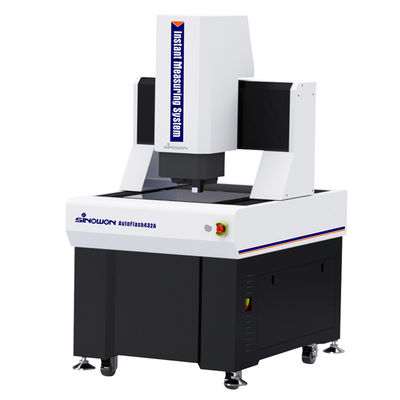

Мобильная мостовая система мгновенного измерения зрения AutoFlash Серия

Система измерения мгновенного видения 650 кг Мобильная мостовая машина измерения видения 0

Введение в продукт:

Серия AutoFlash - это высокоточная, полностью автоматическая система мгновенного измерения зрения с портальной структурой, разработанная специально для измерений GD&T с трехосным автоматическим электрическим управлением. Она оснащена автоматической фокусировкой, автоматическим управлением освещением и автоматической конфигурацией перемещения как аппаратного, так и программного обеспечения, что позволяет быстро и точно измерять линейные и геометрические размеры. Мобильная мостовая структура гарантирует, что измеряемая заготовка остается неподвижной, обеспечивая точность и стабильность измерений, что делает ее подходящей для измерений в таких отраслях, как электроника, медицинское оборудование, ЖК-дисплеи и аэрокосмическая промышленность.

Характеристики продукта:Оснащена 20-мегапиксельной камерой и двойным телецентрическим объективом с двойным увеличением, качество изображения превосходное;

Конструкция с высокой телецентричностью ниже 0,02° обеспечивает точность измерений для изделий со значительными перепадами высот;
Низкие искажения ТВ ниже 0,01% и равномерность искажений по всему изображению обеспечивают динамическую повторяемость измерений;
Конструкция с двойным увеличением обеспечивает эффективные измерения с большим полем зрения и высокоточные измерения с высоким увеличением, удовлетворяя двойные потребности клиентов в эффективности и точности;
Трехосное ЧПУ XYZ полностью автоматическое прецизионное управление обеспечивает точное позиционирование;
Использование основания и колонны из индийского мрамора обеспечивает хорошую устойчивость;
Прецизионные линейные направляющие, шлифованные шарико-винтовые пары, серводвигатели переменного тока и т. д. обеспечивают точность и стабильность системы перемещения;
Высокоточная линейная шкала 0,1 мкм обеспечивает точность позиционирования и измерения системы;

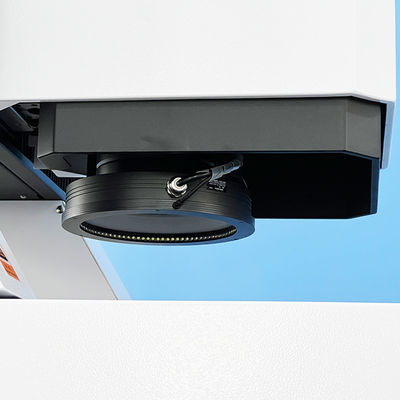

Оснащена различными источниками света и функцией интеллектуального подъема для адаптации к различным сценариям измерений;
Мощное и простое в использовании программное обеспечение для измерений Geomea повышает контроль качества;
Автоматические программы измерений могут быть настроены для эффективного и быстрого выполнения пакетных измерений;
Дополнительные бесконтактные датчики белого света могут использоваться для измерения толщины, плоскостности и т. д.
Применение:

Может применяться для прецизионных измерений крупногабаритных объектов

Промышленность 3C: экраны мобильных телефонов, корпуса мобильных телефонов
Электронная промышленность: печатные платы
Новая энергетика: литиевые батареи
Автомобильная промышленность: прецизионные детали
Технические характеристики:

Товар

2.5D Automatic				Серия AutoFlash Модель
Перемещение по оси X мм				AutoFlash542	Перемещение по осям X/Y (мм)
(400*300) мм				(500*400) мм	Размеры (ШхГхВ)
(11958321579) мм				(14639401591) мм	Размер упаковки
(138011701910) мм				(169013002000) мм	Вес
650 кг				780 кг	Перемещение по оси Z (мм)
200 мм				Линейные шкалы по осям X/Y/Z-3
Разрешение импортной линейной шкалы: 0,1 мкм				Режим наведения
Прецизионная линейная направляющая, направляющая с двойным треком и двойным ползуном.				Режим работы
Контроллер-джойстик, управление мышью, программа автоматического обнаружения				Грузоподъемность
＜25 кг				Рабочая среда
Температура 20℃±2℃, диапазон влажности				<2℃/ч,Влажность 30~80%, вибрация <0,002 г, <15 ГцЭлектропитание
AC220V/50Hz; 110V/60Hz				Измерительное программное обеспечение
Geomea				Камера
1’” 20Mpixel B/W Camera				Двойной телецентрический объектив
Двойной телецентрический объектив с двойной скоростью				Увеличение
0,16X				0,64X	Измерение изображения
Повторяемость	Без перемещения		±1 мкм	±0,5 мкм	Перемещение
			±2 мкм	Привязка	Точность*
	Без привязки		±3,9 мкм	±2 мкм	Привязка
			±7 мкм	±4 мкм	Рабочее расстояние
145±2 мм				Телецентричность	Телецентричность
＜0,02°				Глубина резкости	Глубина резкости
6 мм при 25 лп/мм				0,6 мм при 64 лп/мм	Поле зрения (мм) (ДВВ
1”		8255100		211425	534469
				131117	2/3”
		Разрешение
20 мкм				7,8 мкм	Система освещения
Контур		Светодиодное параллельное контурное освещение		Поверхность
		0~255 уровней непрерывно регулируемого светодиодного освещения		Описание модели конфигурации продукта (пример с AutoFlash432):

Категория продукта

2.5D	Товар	Товар
2.5D Automatic	Vision Measuring Machine 2.5D Automatic Laser-Scan & Vision	Measuring Machine Модель
Перемещение по оси X мм	400	400
A	C	Значение
Оптический зум-объектив	Зум-объектив и лазерный датчик	Контактный зонд
Без	Omron Lazer	Omron Lazer
Без	Omron Lazer	I

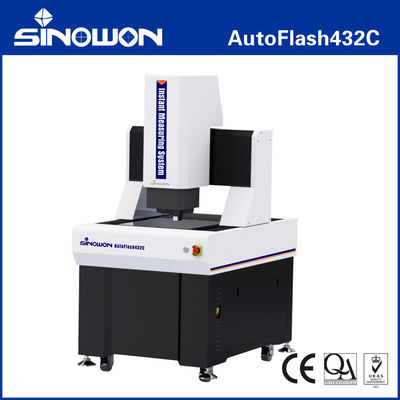

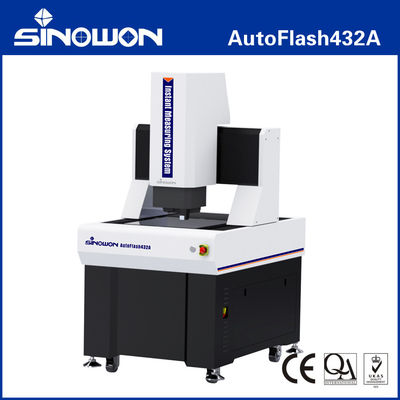

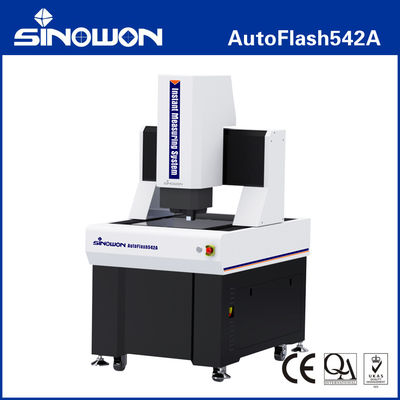

Модели и спецификации системы мгновенного измерения зрения:Модель

Перемещение по оси X мм	AutoFlash432A	Перемещение по оси X мм	AutoFlash432A
400	AutoFlash542A	500	AutoFlash432C
400	AutoFlash542C	500	Руководство по пространству измерений системы мгновенного измерения зрения:

Перемещение

Модель	Перемещение по оси X мм	Перемещение по оси Y	мм Стандартное перемещение по оси Z мм	Максимальное пользовательское перемещение по оси Z мм	100X100X100
IVS-111T	100	------	------	------	250X150X150
IVS-2515	250	400X300X200	200	400	200
IVS-3020	300	200	400	400	Другие спецификации перемещения могут быть настроены в соответствии с потребностями клиента.
	300	200	400	400	400X300X200
	300	200	400	400	400X300X200
IVS-432A	400	Другие спецификации перемещения могут быть настроены в соответствии с потребностями клиента.	200	400	200
IVS-432A	400	Другие спецификации перемещения могут быть настроены в соответствии с потребностями клиента.	200	400	200
AutoFlash432A	400	Другие спецификации перемещения могут быть настроены в соответствии с потребностями клиента.	200	400	Другие спецификации перемещения могут быть настроены в соответствии с потребностями клиента.
AutoFlash432A	400	Другие спецификации перемещения могут быть настроены в соответствии с потребностями клиента.	200	400	Другие спецификации перемещения могут быть настроены в соответствии с потребностями клиента.
AutoFlash542A	500	400	Другие спецификации перемещения могут быть настроены в соответствии с потребностями клиента.	400	Другие спецификации перемещения могут быть настроены в соответствии с потребностями клиента.
AutoFlash542A	500	400	Другие спецификации перемещения могут быть настроены в соответствии с потребностями клиента.	400	Другие спецификации перемещения могут быть настроены в соответствии с потребностями клиента.
