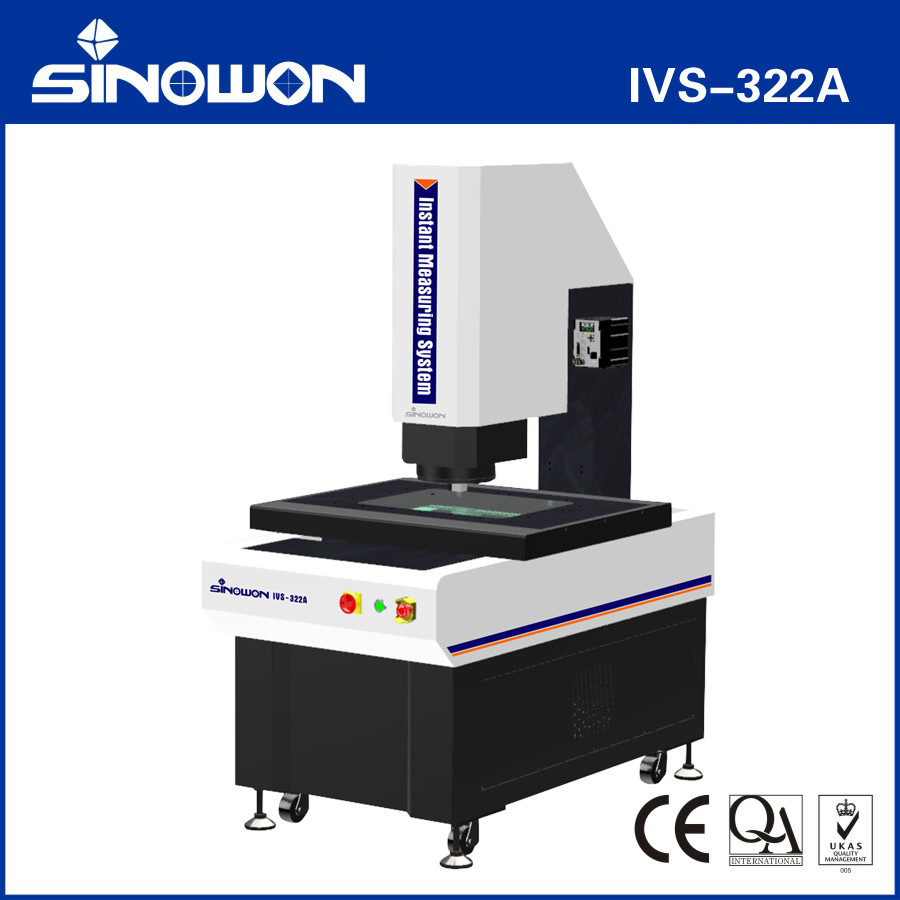

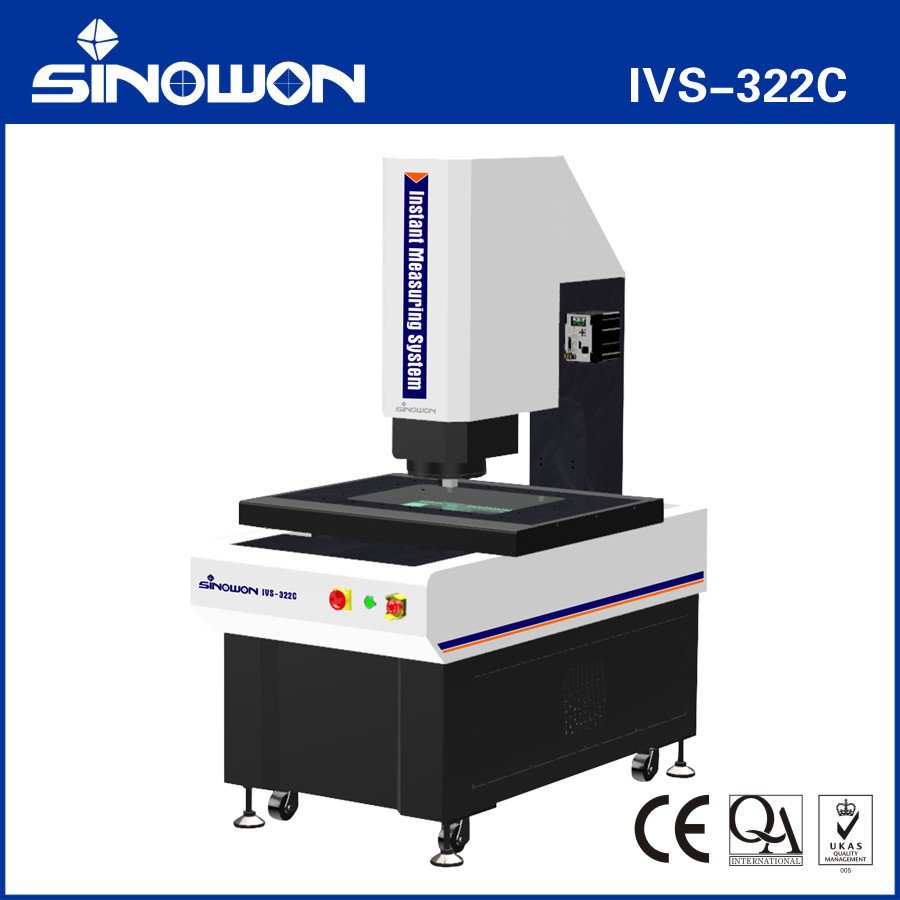

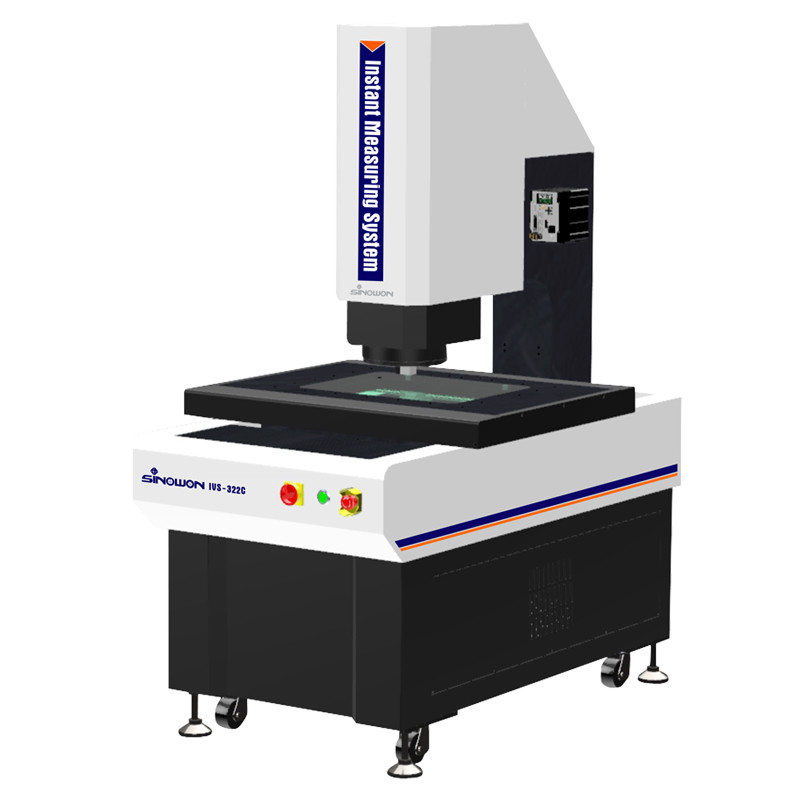

Системы мгновенного видеоизмерения IVS-322 серии

Система измерения мгновенного видения с подъемником IVS-322 серии

Введение продукта:

IVS серия является подъемной полностью автоматической измеряющей машиной мгновенного видения с двойной системой увеличения линз, разработанной для измерения GD&T с трехосновым автоматическим моторизированным управлением.Он оснащен автоматической фокусировкой, автоматическое управление освещением и автоматическое перемещение конфигурации оборудования и программного обеспечения для быстрого и точного измерения линейных и геометрических измерений.

Характеристики продуктаc:

• Оснащенная камерой с 20 миллионами пикселей и двойной телецентрической линзой с двойным увеличением, качество изображения отличное;
• Конструкция с высокой телецентричностью ниже 0,02° обеспечивает точность измерений для продуктов с значительными различиями в высоте;
• Низкое искажение телевизора ниже 0,01% и однородность искажения по всему изображению обеспечивают динамическую точность повторения измерения;
• Дизайн двойного увеличения позволяет эффективное измерение с большим полем зрения и высокоточное измерение с высоким увеличением,удовлетворение двойных потребностей клиентов в эффективности и точности;
• Полностью автоматическое трехосновое CNC-управление точностью XYZ обеспечивает точное позиционирование;

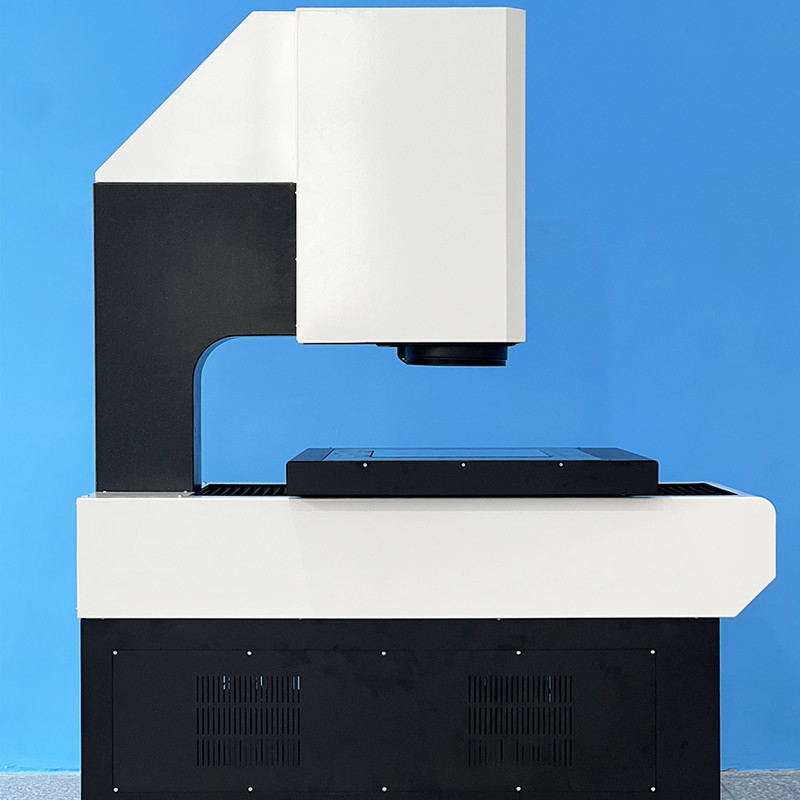

• Использование индийской мраморной основы и колонны обеспечивает хорошую стабильность;
• Точные линейные проводники, заземляющие винты, сервомоторы переменного тока и т.д. обеспечивают точность и стабильность системы движения;
• Линейная шкала высокой точности 0,5 мкм обеспечивает точность позиционирования и измерения системы;

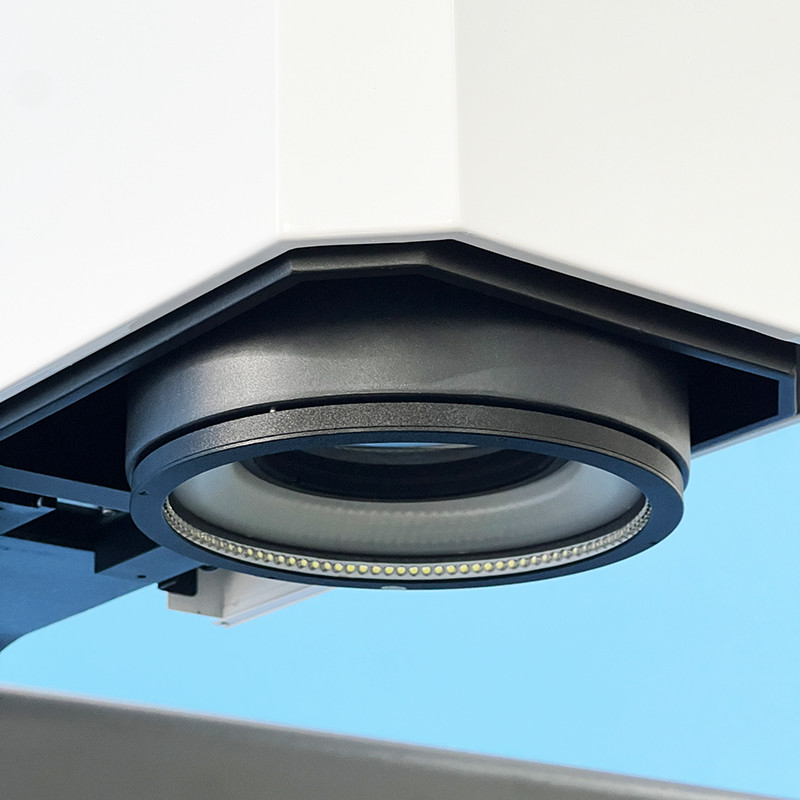

• Оснащенные различными источниками света и интеллектуальной функцией подъема для адаптации к различным сценариям измерений;
• Мощное и простое в использовании программное обеспечение для измерений Geomea улучшает контроль качества;
• Автоматические программы измерений могут быть установлены для эффективного и быстрого выполнения партийных измерений;
• Дополнительные бесконтактные датчики белого света могут использоваться для измерения толщины, плоскости и т.д.

Применение:

• Он может применяться для точного измерения больших объектов
• Промышленность 3С: экраны для мобильных телефонов, чехлы для мобильных телефонов
• Электронная промышленность: ПКБ
• Новая энергетика: литийные батареи
• Автомобильная промышленность: высокоточные детали

Спецификации:

Описание модели конфигурации продукта (пример с IVS-322):

Модели и спецификации систем измерения мгновенного зрения:

Система измерения мгновенного зрения:

Другие спецификации путешествия могут быть настроены в соответствии с потребностями клиента.
