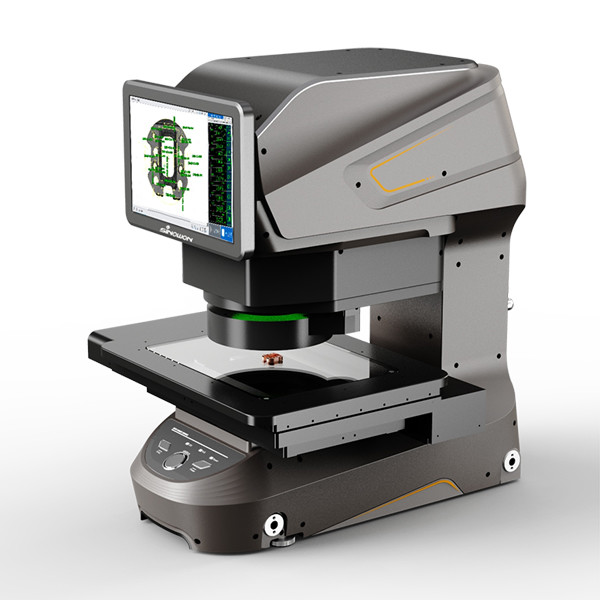

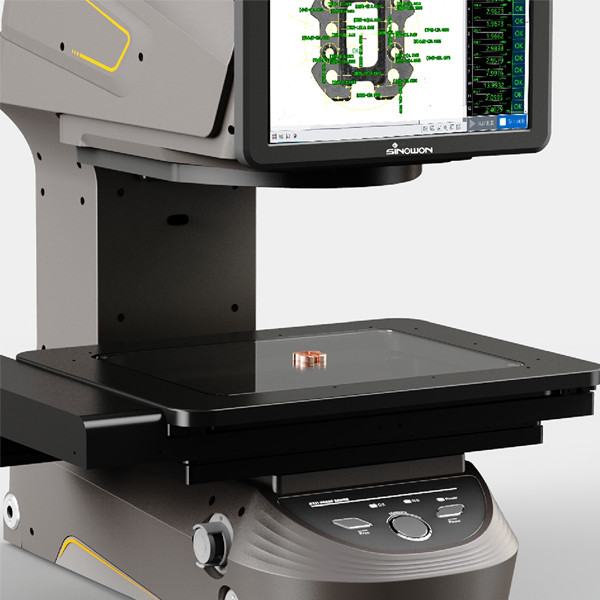

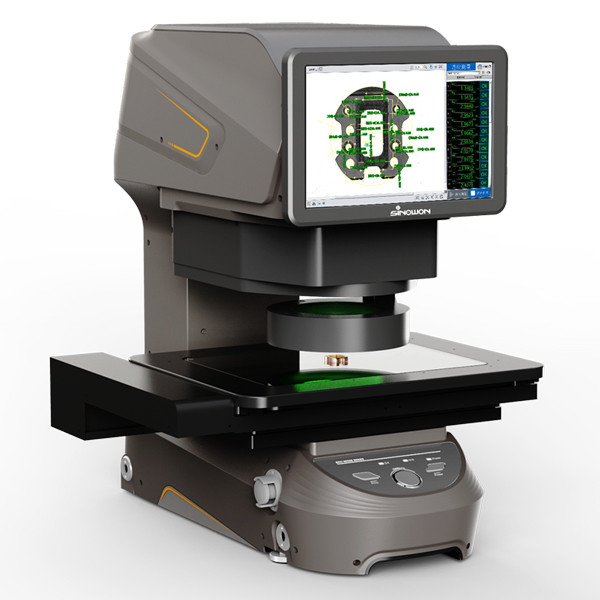

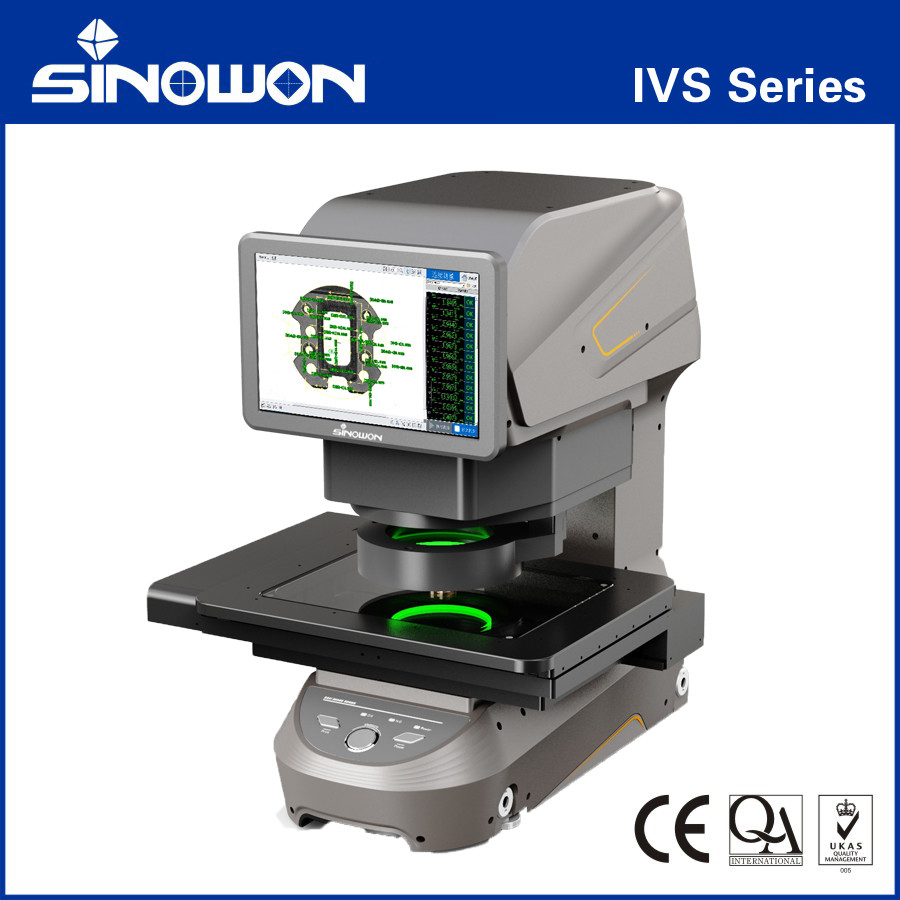

Система мгновенного зрения IVS-202 серии
Характеристики продуктаc:
Система мгновенных измерений на базе
● Структура стола, компактный размер, легко обрабатываемый.
● Измерение с одной кнопкой, также можно сочетать с сигналом IO для достижения автоматического измерения.
● Отчет может быть автоматически загружен в систему управления данными.
Высокая точность измерений под поверхностным светом
● Оснащен двумя телецентрическими линзами с двойным увеличением и двумя 20 Мп камерами, автоматическим многоугольным поверхностным освещением и опциональным коаксиальным поверхностным освещением.
● С помощью независимого мощного алгоритма вычисления границ ИИ он может легко реализовать точный поиск границ на поверхности и отфильтровать недействительные области на предмет граничного беспорядка.
● Повторяемость измерений поверхностного света также может достигать уровня, аналогичного уровню нижнего света.
Быстрое измерение и легкая эксплуатация
● Может измерить 100 измерений за одну секунду, что значительно сокращает время измерения.
● Операционный интерфейс программного обеспечения прост и легко понятен, а программу измерений и параметры установки можно легко записать.
● С автоматической фокусировкой, автоматическим позиционированием и автоматической функцией измерения любой пользователь может получить стабильные результаты измерений.
Удобно|Один кнопка для измерения
Мощная комбинация оборудования|Высокая точность измерений
Оборудована телецентрическим объективом с двойным увеличением и двумя 20MP камерами, автоматическим многоугольным поверхностным освещением и опциональным коаксиальным поверхностным освещением.,Он может легко реализовать точный кромковый поиск на поверхности и фильтровать недействительные зоны для граничного беспорядка.Повторяемость измерений поверхностного света также может достигать уровня, аналогичного уровню нижнего света.
Легко.|Быстрое измерение и легкая эксплуатация
Система может измерить 100 измерений за секунду, значительно сокращая время измерений.и программа измерения и параметры настройки могут быть легко написаныС автоматической фокусировкой, автоматическим позиционированием и автоматической функцией измерения любой пользователь может получить стабильные результаты измерений.
Спецификации:
| Модель |
IVS-100D |
IVS-202D |
IVS-302D |
| Код # |
500-011 |
500-021 |
500-031 |
| Диапазон измерений |
X |
φ100 |
200 мм |
300 мм |
| Y |
200 мм |
200 мм |
| Z |
75 мм |
75 мм |
75 мм |
| ПОВ |
Режим высокой точности |
26 мм х 18 мм |
|
Режим широкого поля
|
φ100 мм |
| Повторяемость |
Режим высокой точности |
± 1,5 мкм |
| Режим широкого поля |
± 3 мкм |
| Минимальная единица |
0.1 мкм |
| Точность |
Высокая точность |
Без обязательств |
±1,5 мкм |
| С связыванием |
|
±3+L/150μm |
±3+L/150μm |
| Широкополосный |
Без обязательств |
± 3 мкм |
| С связыванием |
|
±5+L/150μm |
±5+L/150μm |
| Вес |
33 кг |
45 кг |
50 кг |
| Оптическая система |
Камера |
" 20 Мп BW Камера * 2 |
| Очки |
Двойная увеличительная телецентрическая линза |
| Светодиод поверхности |
Двухконечный подъемный светильник |
| Нижний свет |
Зеленый параллельный нижний свет |
| Мощность |
5 кг |
| Программное обеспечение для измерений |
Программное обеспечение GD&T |
| Силовое питание |
220В±10%,50Гц |
| Рабочая среда |
Температура: 20±3°C, влажность: 30-80%, вибрация: <0,002g,15HZ |
| Размер (L*W*H) мм |
600*300*650 мм |
600*410*650 мм |
600*510*650 мм |
