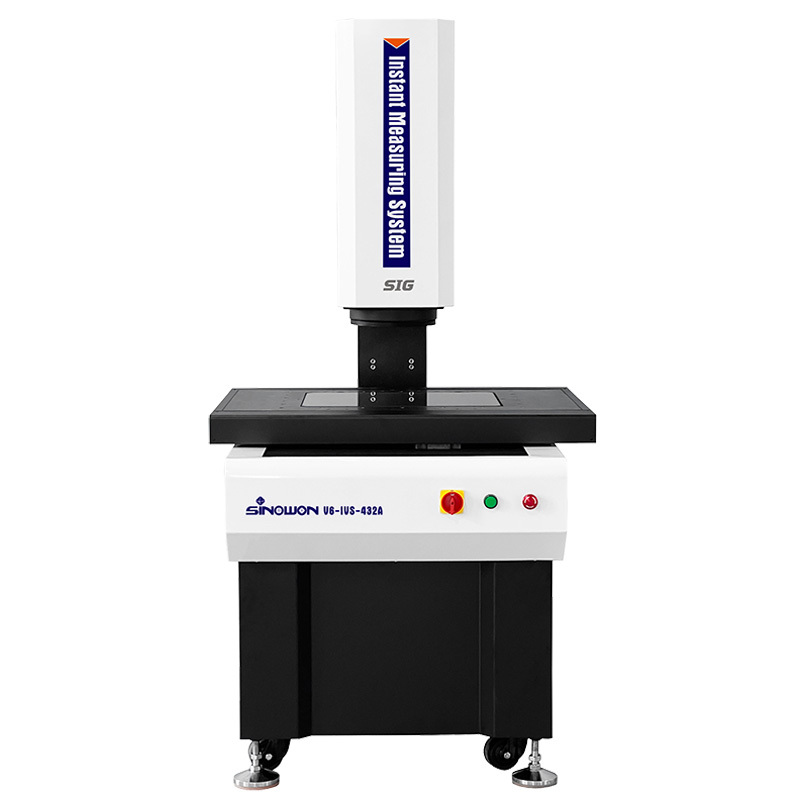

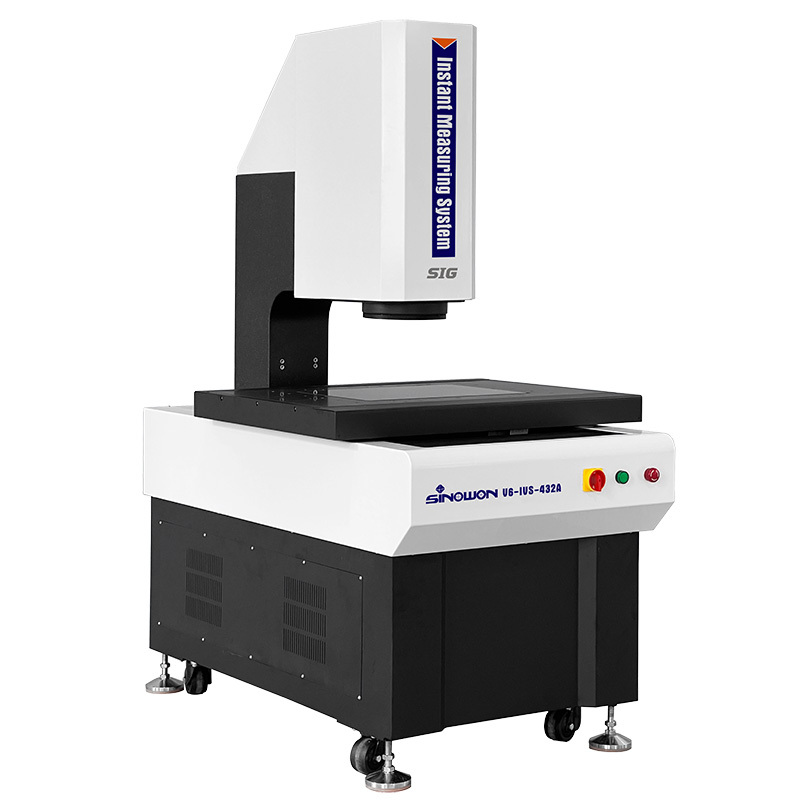

Высокоточная автоматическая измерительная машина V6-IVS-432 серии

Высокоточная автоматическая измерительная машина V6-IVS Серия

Серия V6-IVS представляет собой полностью автоматическую измерительную машину мгновенного видения с двумя увеличивающимися линзами, разработанную для измерения GD&T с трехосновым автоматическим моторизированным управлением.Он оснащен автоматической фокусировкой, автоматическое управление освещением и автоматическое перемещение конфигурации оборудования и программного обеспечения для быстрого и точного измерения линейных и геометрических измерений.

Характеристика продукта:

• Серия iMeasuring автоматическое программное обеспечение для измерений Vision, мощное и простое в эксплуатации.
• Оборудована камерой с 20 миллионами пикселей и двойной телецентрической линзой с двойным увеличением, качество изображения отличное;
• Конструкция с высокой телецентричностью ниже 0,02° обеспечивает точность измерений для продуктов с значительными различиями в высоте;
• Низкое искажение телевизора ниже 0,01% и однородность искажения по всему изображению обеспечивают точность измерения с динамической повторяемостью;
• Дизайн с двойным увеличением позволяет эффективно измерять при большом поле зрения и высокоточное измерение при высоком увеличении,удовлетворение двойных потребностей клиентов в эффективности и точности;
• Полностью автоматическое трехосновое CNC-управление точностью XYZ обеспечивает точное позиционирование;
• Использование индийской мраморной основы и колонны обеспечивает хорошую стабильность;
• Точные линейные проводники, заземляющие винты, сервомоторы переменного тока и т.д. обеспечивают точность и стабильность системы движения;
• Линейная шкала высокой точности 0,5 мкм обеспечивает точность позиционирования и измерения системы;
• Оснащенные различными источниками света и интеллектуальной функцией подъема для адаптации к различным сценариям измерений;
• Мощное и простое в использовании программное обеспечение для измерений Geomea улучшает контроль качества;
• Автоматические программы измерений могут быть установлены для эффективного и быстрого выполнения партийных измерений;
• Дополнительные бесконтактные датчики белого света могут быть использованы для измерения толщины, плоскости и т.д.

Спецификации:

Описание модели конфигурации продукта ((Пример с V6-IVS-432):

Модели и спецификации машин для измерения автоматического зрения под лезвием:

Машины для измерения автоматического зрения с подъемником:

Измеритель зренияСтруктурные чертежи:
