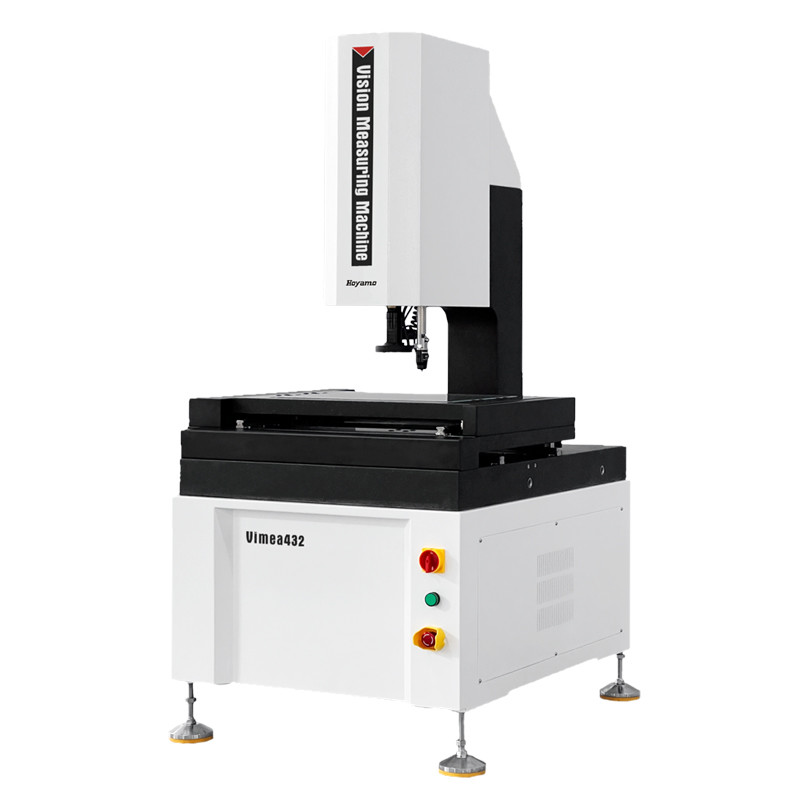

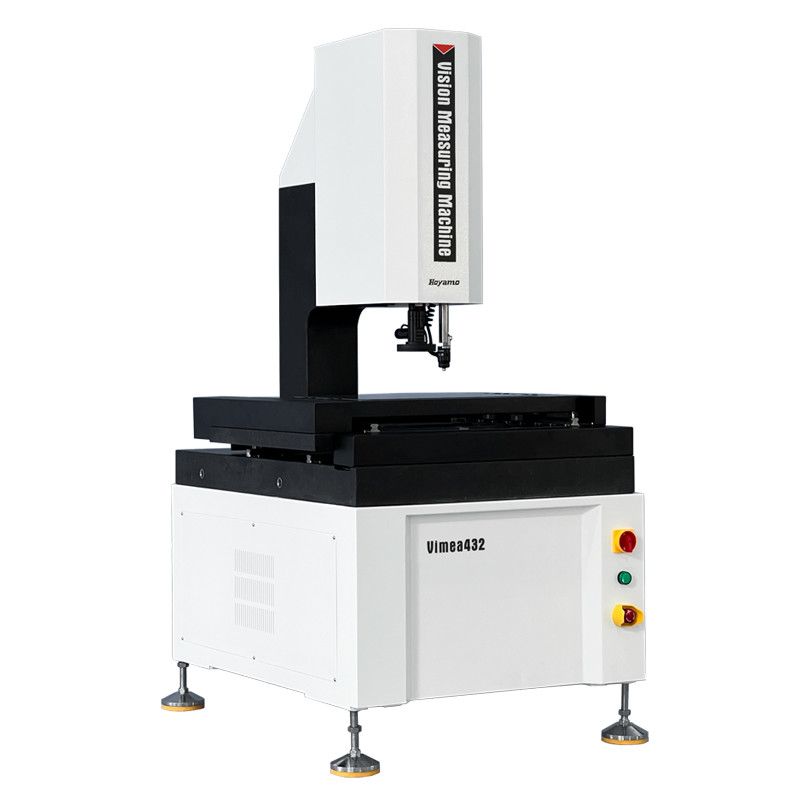

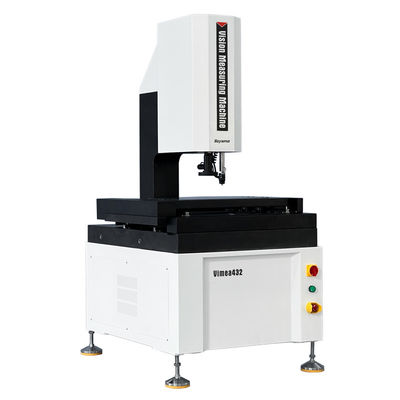

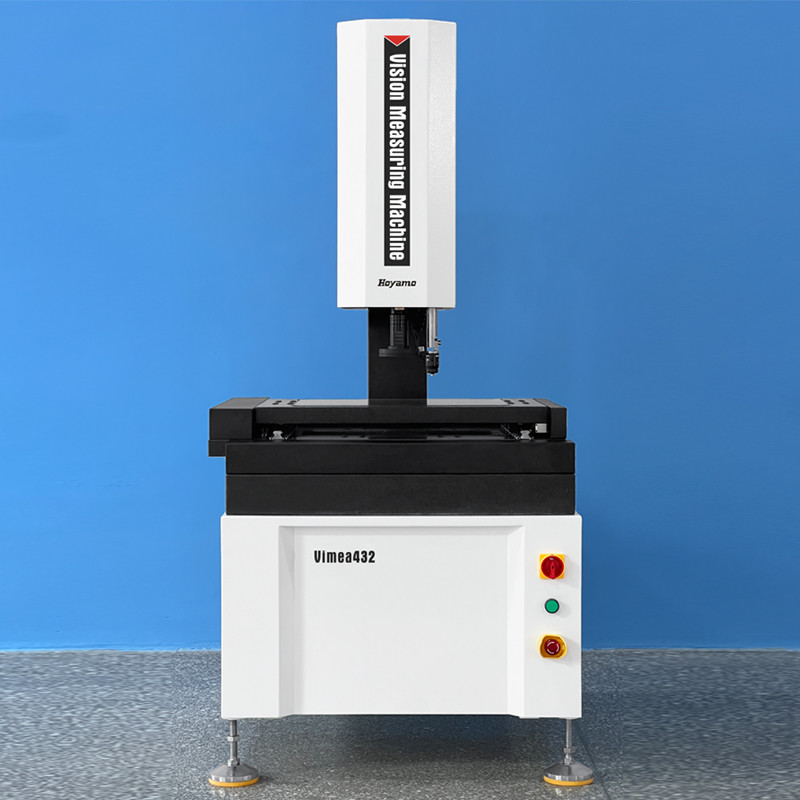

3D автоматическая видеоизмерительная система 2um Повторяемость 320Kg Чистая масса

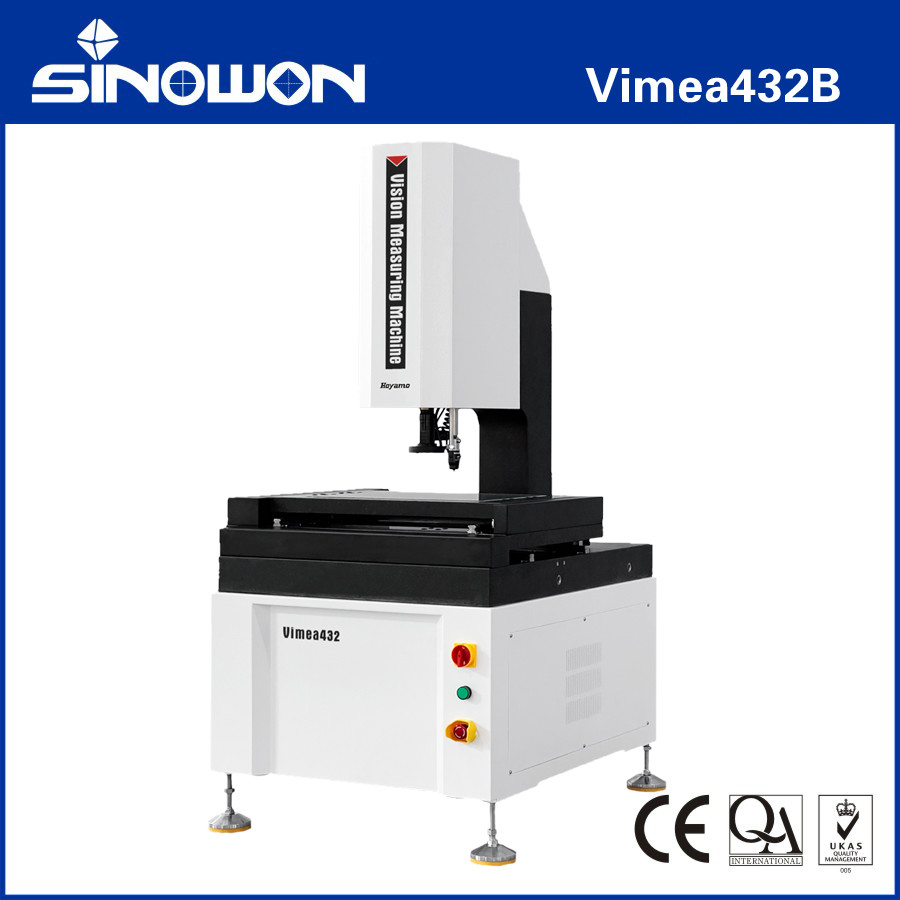

Автоматическая видеоизмерительная система Vimea43B Серия

Характеристика продукта:

1.XYZ трехосновный автоматический CNC точный контроль, точное позиционирование;

2- основание и столб из гранита, хорошая устойчивость;

3Точные линейные проводники, шаровые винты для шлифования и сервомоторы переменного тока и т.д. обеспечивают точность и стабильность системы движения;

4.0.5μm высокоточный решетчатый линейка для обеспечения точности позиционирования и точности измерений системы;

5. Цифровая камера высокого разрешения для удовлетворения потребностей в четком наблюдении и точных измерениях;

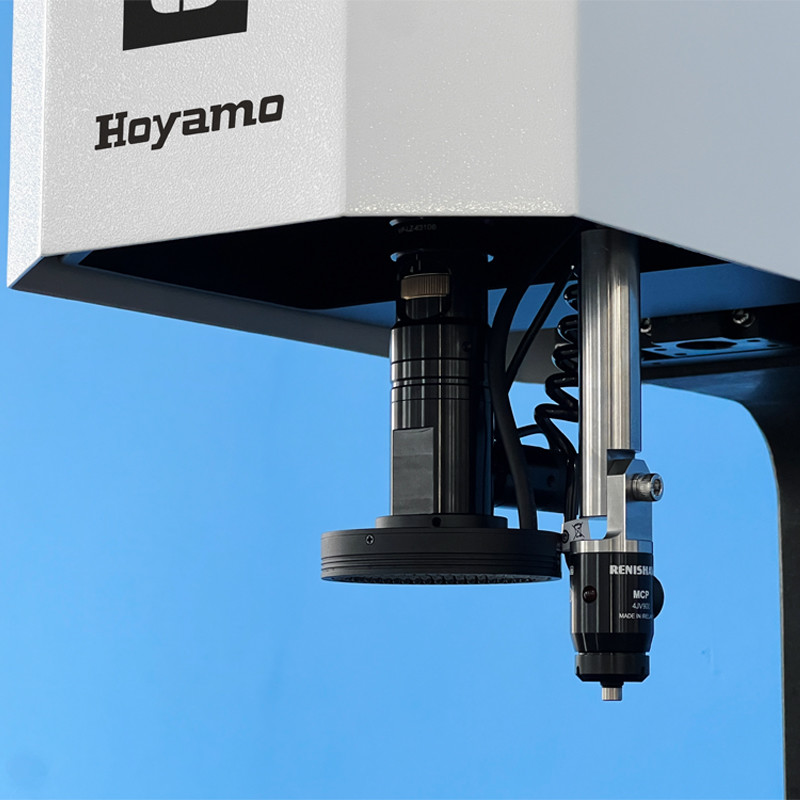

6.6.5X оптическая линза высокой четкости, точный зум, одноразовая коррекция пикселей;

7.Программно управляемая 5-кольцовая 8-областная светодиодная поверхностная подсветка и параллельная светодиодная контурная система освещения интеллектуально реализуют регулировку яркости на 256 уровней;

8Автоматическое программное обеспечение для измерений Vision iMeasuring с мощными функциями и простой в эксплуатации.

Спецификации:

Примечание:

L измеряется длиной ((mm), механическая точность оси Z и точность фокусировки сильно связаны с поверхностью заготовки.

Увеличение - приблизительное значение, оно связано с размером монитора и разрешением.

0.5X или 2X объектив является опциональным в зависимости от потребностей.

Описание модели конфигурации продукта (Пример с Vimea432):

Модели и спецификации автоматической видеоизмерительной системы подъемника:

Автоматическая видеоизмерительная система с подъемником:

Введение в программу:

Программное обеспечение iMeasuring - это профессиональное многодатчиковое программное обеспечение для измерений, которое в сочетании с десятилетним опытом разработчиков в отрасли измерений и программного исследования.Принцип конструкции - дружественная эксплуатация, мощная функция, высокая точность и стабильность, простое обслуживание.
● Отличный дизайн архитектуры программного обеспечения и полностью объектно-ориентированный, чтобы обеспечить стабильность и надежность программного обеспечения.
● Поддержка с несколькими языками, нет необходимости устанавливать языковой пакет и менять программное обеспечение, что удобно для местных клиентов.
● Профессиональное программное обеспечение статистического анализа SPC, подключенное к программному обеспечению для измерений, чтобы понять, что данные могут автоматически экспортироваться в базу данных SPC без ручной работы.
● Одинаковая модель программного обеспечения будет постоянно обновляться бесплатно, это может помочь уменьшить другие проблемы для клиента.
● С мощным алгоритмом поиска краев, который может помочь получить край тени или темного изображения и обеспечить высокую точность.
● Программное обеспечение может автоматически распознавать и измерять линию, круг, дугу и другие элементы.
● Он основан на разных элементах и обеспечивает много элементов конструкции функции, такие как перевода, вращения, извлечения, комбинации, параллельные, вертикальные, зеркальное, симметрия, пересечения,тангенс, и т.д.
● Программное обеспечение имеет функцию установки точки перерыва, оно может быть интеллектуально переключаться между ручным измерением и автоматическим измерением.

Применение в промышленности:

Оптическая измерительная машина OMM, также известная как измерительная машина зрения и бесконтактная измерительная машина, двумерная измерительная машина, двумерная измерительная машина,с модернизацией современной промышленной высокоточной и микропроизводственной промышленности, он использует бесконтактный метод измерения оптического изображения для быстрого и точного измерения.

Оптические измерительные машины подходят для всех областей применения для измерения координат и широко используются в машиностроении, электронике, приборах, оборудовании,пластмассы и другие отрасли. Такие как: формы, винты, металлы, аксессуары, резина, ПКБ, пружины, оборудование, электроника, пластмассы, авиация, аэрокосмическая промышленность и т. д., он преодолевает недостатки традиционных верниерных калиптеров,микрометры, и Профильные проекторы, которые являются высокоточными, высокоэффективными и высоконадежными измерительными машинами, интегрирующими оптические, механические, электронные и компьютерные технологии обработки изображений.

Объект, который должен быть измерен, увеличивается оптической системой увеличения.Контур и форма поверхности, размер, угол и положение различных сложных и точных деталей могут быть обнаружены автоматически.Данные измерений можно импортировать в AUTOCAD, чтобы стать полным инженерным чертежом, и документы в формате DXF, IGS и других форматов могут быть сгенерированы, а также импортированы в программное обеспечение для статистического анализа WORD, EXCEL и SPC для создания CPK и различных статистических отчетов.
