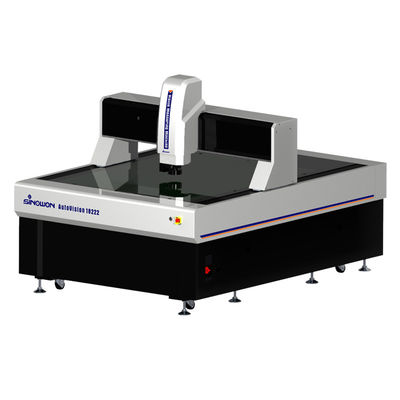

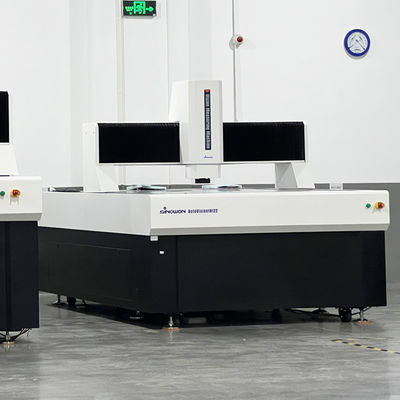

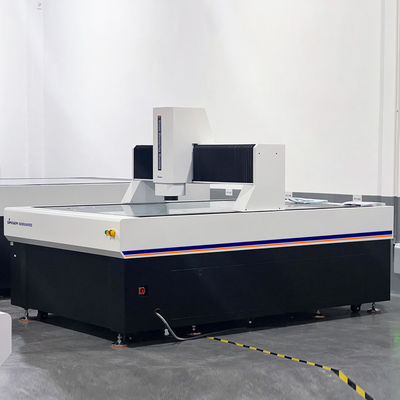

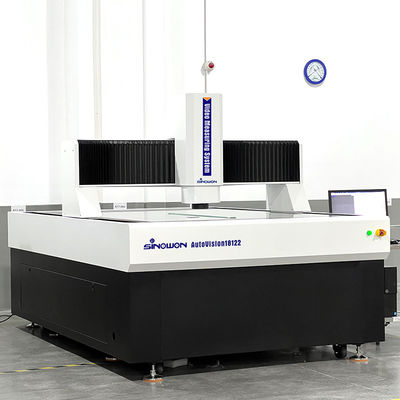

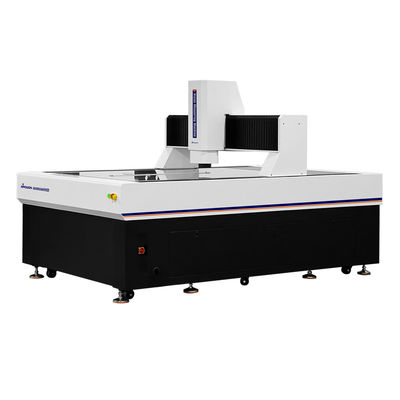

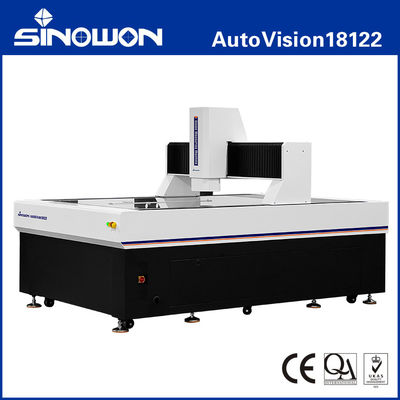

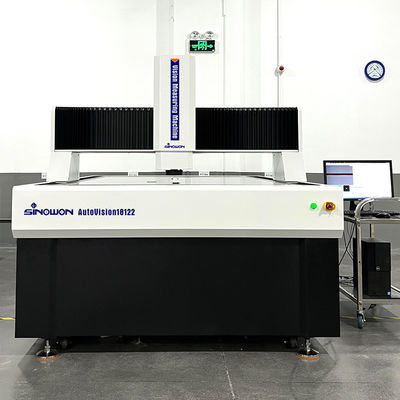

Name: Большая машина для измерения автомобильного видения с высокой точностью
Brand: Hoyamo and Sinowon Inc
SKU: AutoVision18122A
Availability: InStock

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Код#: 523-180Q

Поездка по оси X/Y: (1800*1200) мм

Поездка по оси Z: 200 мм

Линейная шкала оси X/Y/Z: Разрешение: 0,1 мм

Точность оси XY: ≤3,5+L/200 ((um)

Точность оси Z: ≤ 5,0+L/200 ((um)

Повторяемость: 2um

Программное обеспечение для измерений: iИзмерение

Размер (ШxДxВ): (2762*1770*1736) мм

Вес нетто: 2500 кг

Выделить:

Большая машина для измерения автомобильного видения

Металлическая машина для измерения автоматического зрения

Средство измерения высокоточного типа моста

Основная информация

Место происхождения: Цзянмен, Китай

Фирменное наименование: SINOWON

Сертификация: CE/ROHS

Номер модели: AutoVision18122A

Оплата и доставка Условия

Упаковывая детали: Фанера

Время доставки: 30 РАБОЧИХ ДНЕЙ

Условия оплаты: Л/К, Т/Т

Поставка способности: 100 комплектов/месяц

Галерея

Большая машина для измерения автомобильного видения с высокой точностью

Характер продукции

Высокоточная автоматическая измерительная машина с большим ходом и системой технического зренияСерия AutoVision18122

Большая машина для измерения автомобильного видения с высокой точностью 0

Введение в продукт:

AutoVision - это высокоточный автоматический измерительный прибор с подвижным мостом, предназначенный для высокоточных и крупномасштабных измерений. Используя структуру подвижного моста, измерение неподвижной заготовки, гарантирует точность и стабильность измерений, подходит для электронной промышленности, медицинских приборов и инструментов, измерения ЖК-дисплеев, аэрокосмической и других отраслей.

Характеристики продукта:Структура типа подвижного моста, измеряемая заготовка фиксируется;l

Четырехосевое ЧПУ с полностью автоматическим управлением с обратной связью, автоматическое измерение;l
Основание и колонна из индийского мрамора, хорошая стабильность;l
Импортная линейная шкала RSF, разрешение 0,1 мкм, шлифованный шарико-винтовой привод и серводвигатель переменного тока и т. д. для обеспечения точности и стабильности системы перемещения;
Импортная цветная HD-камера для удовлетворения потребностей четкого наблюдения и точного измерения;
Моторизованный объектив с высоким разрешением 8,3x, точное удвоение и коррекция пикселей только один раз;
С программируемой поверхностной 5-кольцевой 8-зонной светодиодной холодной подсветкой и контурной светодиодной параллельной подсветкой и встроенной интеллектуальной регулировкой освещения, она может автоматически управлять яркостью в 8-зонном режиме;
Мощная функция и простота в эксплуатации программного обеспечения iMeasuring для повышения контроля качества;l
Дополнительный зонд MCP и модуль лазерного датчика. Машины могут быть настроены в соответствии с требованиями клиентов.
Технические характеристики:

Товар

2.5D Автоматическая система технического зрения		Модель
Точность		2,0+L/200	2,5+L/200	3,0+L/200	3,5+L/200
1000*800		1200*1000	1500*1200	1800*1200	Ход по оси Z (мм)
200		Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.
Разрешение европейской линейной шкалы: 0,1 мкм		Режим наведения
Линейная направляющая класса P, направляющая с двойным треком и двойным ползуном		Режим работы
Контроллер-джойстик, управление мышью, программа автоматического обнаружения		Точность* (мкм)
Ось XY: ≤3,5+L/200		Ось Z: ≤5,0+L/200
		Повторяемость (мкм)
2 мкм		Освещение
Система Контур	Светодиодная параллельная контурная подсветка	0~255 плавная регулировка 5-кольцевой 8-зонной светодиодной поверхностной подсветки
		Поверхность
	Видеосистема**
1/1,8" цифровая цветная камера высокой четкости		Моторизованный зум-объектив 8,3X;
		Оптическое увеличение: 0,6X~5,0X; Видеоувеличение: 20X~170X (монитор 21”) Измерительное программное обеспечение
iMeasuring		Операционная система
Поддержка операционной системы WIN10/11-32/64 бит		Язык
Английский, упрощенный китайский, традиционный китайский, другие языки могут быть добавлены		Рабочая среда
Температура 20℃±2℃, изменение температуры		<1℃/час; влажность 30%~80% относительной влажности; вибрация<0,02 г, ≤15 ГцЭлектропитание
AC220V/50Hz; 110V/60Hz		Размеры (ШхДхВ) (мм)
193813501692		217916461874	246217701736	276217701736	Размер упаковки (ШхДхВ) (мм)
250019002200		242020602000	270020602000	300020602000	Вес нетто (кг)
1500		2000	200	2500	Примечание:

L - измеренная длина (мм), механическая точность оси Z и точность фокусировки в значительной степени зависят от поверхности заготовки.

Увеличение является приблизительным значением, оно связано с размером монитора и разрешением.

Поле зрения (мм) = (диагональ*горизонталь*вертикаль)

Описание модели конфигурации продукта (пример с AutoVision 18122):

Категория продукта

2.5D	3D	Товар	3D	Товар
2.5D Автоматическая система технического зрения	Измерительная машина Модель	2.5D Автоматическая лазерно-сканирующая и визуальная измерительная машина	3D Автоматическая мультисенсорная	Измерительная машина Модель
Точность	523-180Q	523-280Q	523-380Q	523-480Q
A	B	C	D	Значение
Датчик с оптическим зум-объективом	Датчик с зум-объективом и контактный зондовый датчик	Датчик с зум-объективом и лазерный датчик	Датчик с зум-объективом, контактный зондовый датчик и лазерный датчик	Контактный зонд
Без	Лазер Omron	Лазерный модуль	Лазер Omron	Лазерный модуль
Без	Лазер Omron	Лазер Omron	Версия программного обеспечения	Версия программного обеспечения
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Модели и технические характеристики автоматической измерительной машины с подвижным мостом:

Модель

Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A
523-180H	AutoVision542A	523-180J	AutoVision652A	523-180K	AutoVision862A	523-180L	AutoVision432B
523-280H	AutoVision542B	523-280J	AutoVision652B	523-280K	AutoVision862B	523-280L	AutoVision432C
523-380H	AutoVision542C	523-380J	AutoVision652C	523-380K	AutoVision862C	523-380L	AutoVision432D
523-480H	AutoVision542D	523-480J	AutoVision652D	523-480K	AutoVision862D	523-480L	Модель
Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A
523-180M	AutoVision12102A	523-180N	AutoVision15122A	523-180P	AutoVision18122A	523-180Q	AutoVision1082B
523-280M	AutoVision12102B	523-280N	AutoVision15122B	523-280P	AutoVision18122B	523-280Q	AutoVision1082C
523-380M	AutoVision12102C	523-380N	AutoVision15122C	523-380P	AutoVision18122C	523-380Q	AutoVision1082D
523-480M	AutoVision12102D	523-480N	AutoVision15122D	523-480P	AutoVision18122D	523-480Q	Модель
Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A	Точность	AutoVision26162A
523-180R	SinoVision342A	528-180H	SinoVision452A	528-180J	SinoVision562A	528-180K	AutoVision26162B
523-280R	SinoVision342B	528-280H	SinoVision452B	528-280J	SinoVision562B	528-280K	AutoVision26162C
523-380R	SinoVision342C	528-380H	SinoVision452C	528-380J	SinoVision562C	528-380K	AutoVision26162D
523-480R	SinoVision342D	528-480H	SinoVision452D	528-480J	SinoVision562D	528-480K	Руководство по пространству измерений автоматической измерительной машины с подвижным мостом:

Ход

Модель	Точность	Ход по оси X мм		Ход по оси Y мм	Стандартный ход по оси Z мм	Максимальный ход по оси Z мм	Пользовательский ход мм E1x,y
Модель	Точность	E1z	300X400X200	Ход по оси Y мм	Стандартный ход по оси Z мм	Максимальный ход по оси Z мм	Пользовательский ход мм E1x,y
SinoVision342	1,2+L/200	3,0+L/200	5,0+L/200	1000X800X200	1800X1200X200	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	1000X800X200
SinoVision452	500			600	1000X800X200	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	1000X800X200
SinoVision562	600			800	600	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	1000X800X200
AutoVision432	1,8+L/200	4,0+L/200	5,0+L/200	1800X1200X200	1000X800X200	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	1000X800X200
AutoVision542	400			1000X800X200	600	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	1000X800X200
AutoVision652	500			600	800	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	1000X800X200
AutoVision862	600			800	1000	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	1000X800X200
AutoVision1082	2,0+L/200	5,0+L/200	1500	1000	1200	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	1800X1200X200
AutoVision12102	2,5+L/200	5,0+L/200	1500	1200	1800	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	1800X1200X200
AutoVision15122	3,0+L/200	5,0+L/200	1500	1800	2000	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	1800X1200X200
AutoVision18122	3,5+L/200	5,0+L/200	1500	1800	200	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.
AutoVision20152	4,0+L/200	5,0+L/200	1500	2000	200	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.
AutoVision26162	1600	5,0+L/200	1500	2600	200	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.	Другие технические характеристики хода могут быть настроены в соответствии с потребностями клиента.

Большая машина для измерения автомобильного видения с высокой точностью 1

Большая машина для измерения автомобильного видения с высокой точностью 2
