Многочувственная видеоизмерительная машина VMM 3D автоматическая система измерения зрения

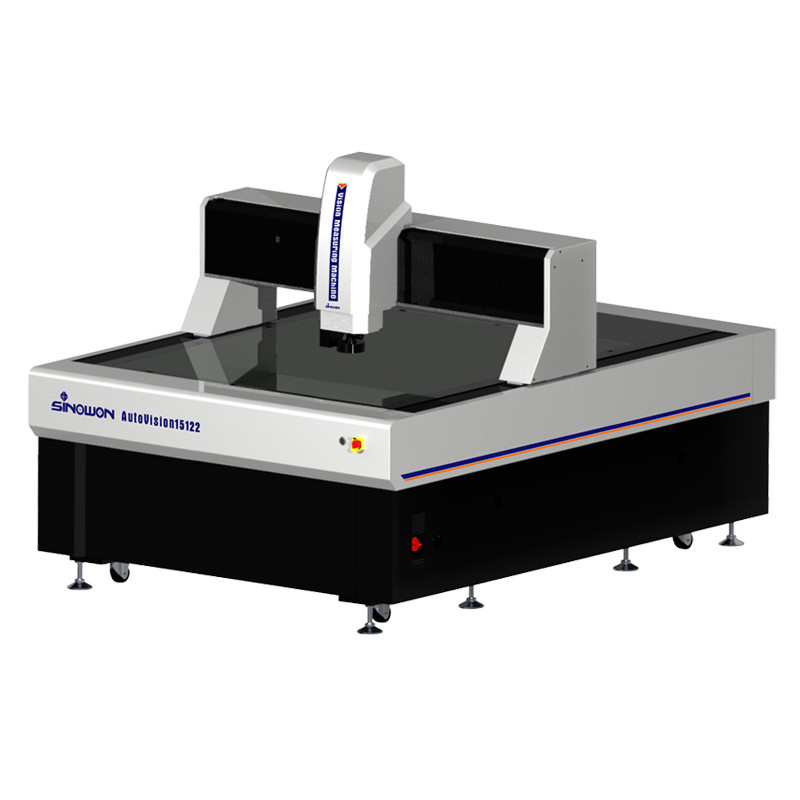

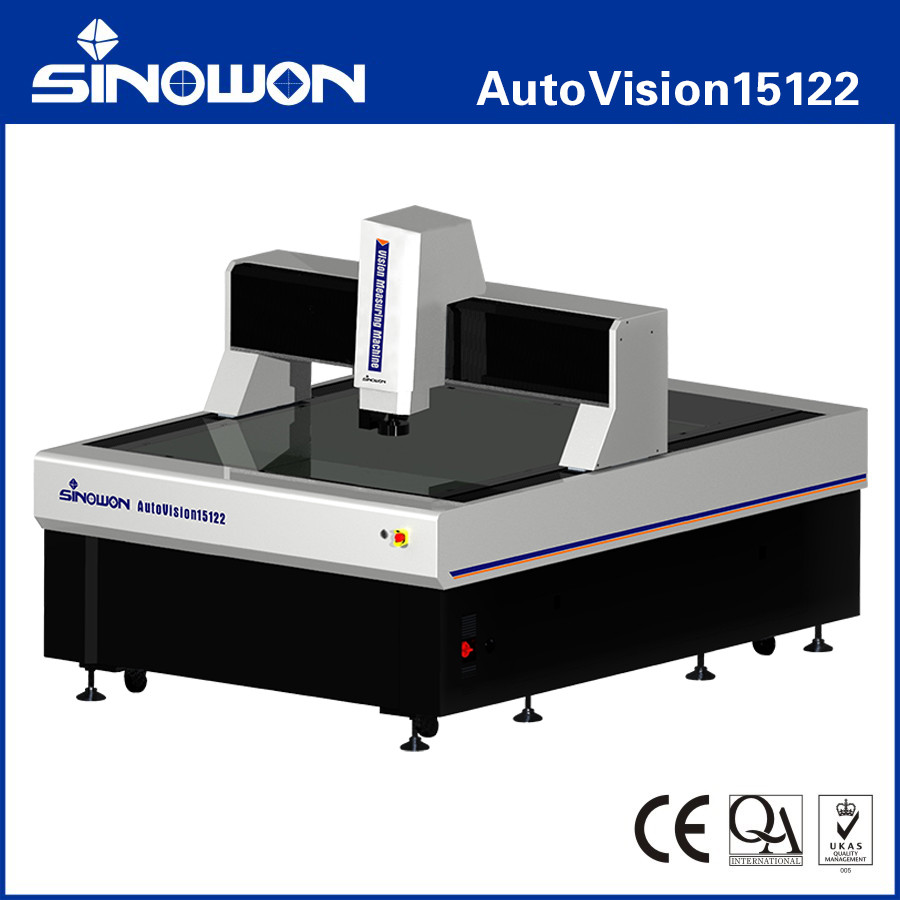

Высокоточная большая 3D автоматическая мультисенсорная измерительная машина AutoVision15122 Series

Введение в продукт:

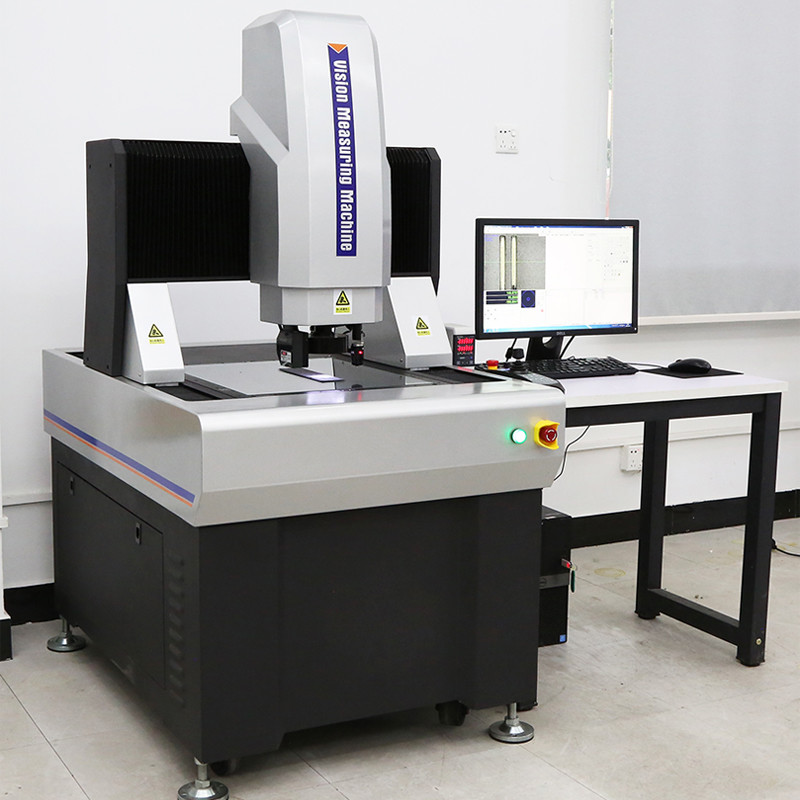

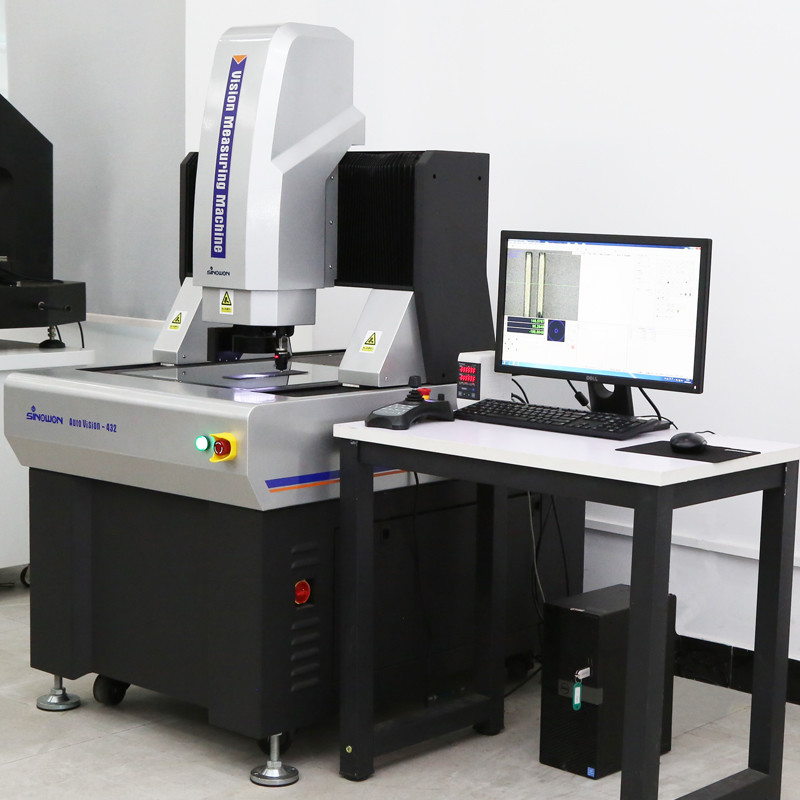

AutoVision - это высокоточный автоматический измерительный прибор с подвижным мостом, предназначенный для высокоточных и крупномасштабных измерений. Используя структуру подвижного моста, измерение неподвижной заготовки, гарантирует точность и стабильность измерений, подходит для электронной промышленности, медицинских приборов и инструментов, измерения ЖК-дисплеев и аэрокосмической промышленности и других отраслей.

Характеристики продукта:Структура типа подвижного моста, измеряемая заготовка фиксирована;l

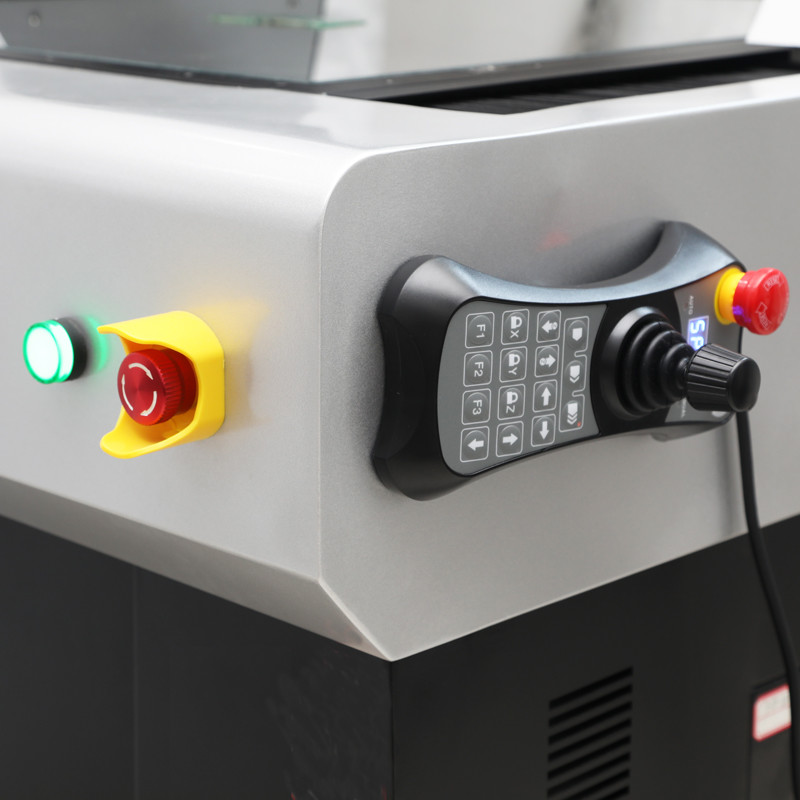

• Четырехосевое ЧПУ с полностью автоматическим управлением с обратной связью, автоматическое измерение;l
• Основание и колонна из индийского мрамора, хорошая стабильность;l
• Импортная линейная шкала RSF, разрешение 0,1 мкм, шлифованный шарико-винтовой привод и серводвигатель переменного тока и т. д. для обеспечения точности и стабильности системы движения;
• Импортная цветная HD-камера для удовлетворения потребностей четкого наблюдения и точного измерения;
• Моторизованный объектив с высоким разрешением 8,3x, точное удвоение и коррекция пикселей только один раз;

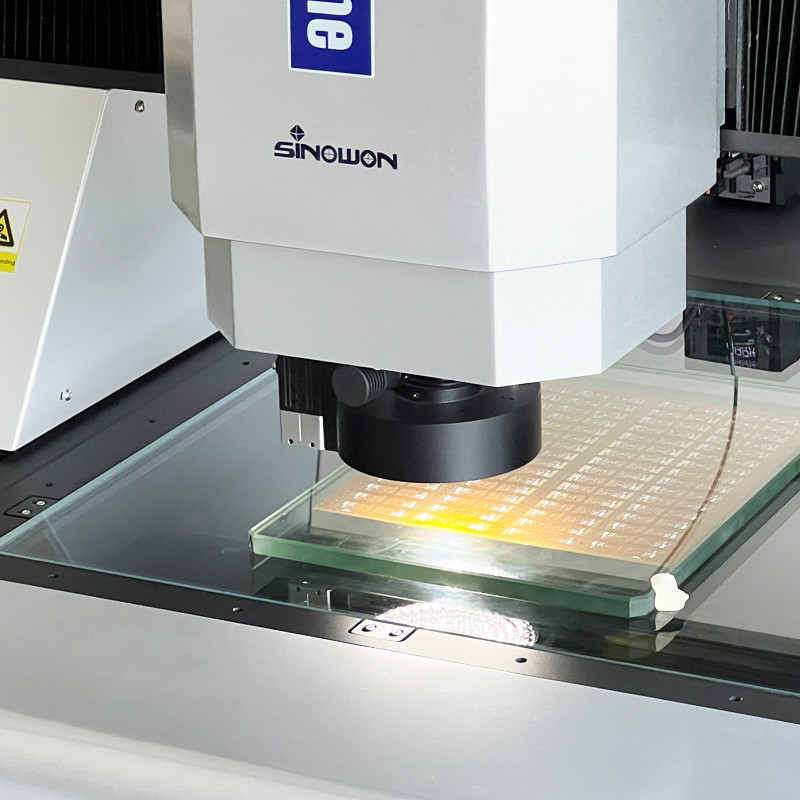

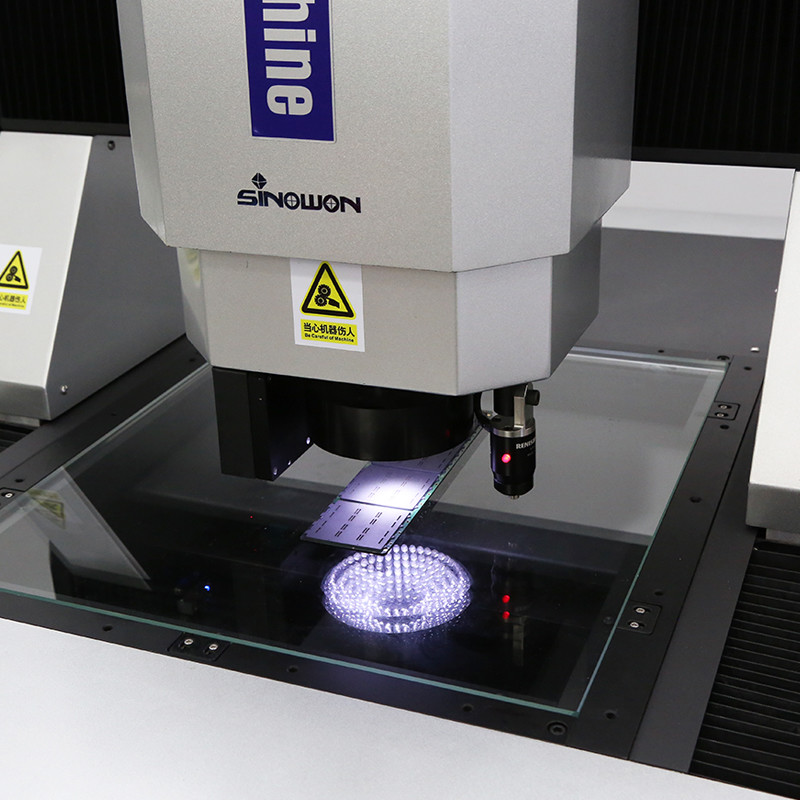

• С программируемой поверхностной 5-кольцевой 8-зонной светодиодной холодной подсветкой и контурной светодиодной параллельной подсветкой и встроенной интеллектуальной регулировкой освещения, она может автоматически управлять яркостью в 8-зонном режиме;
• Мощная функция и простота в эксплуатации программного обеспечения iMeasuring для повышения контроля качества;l

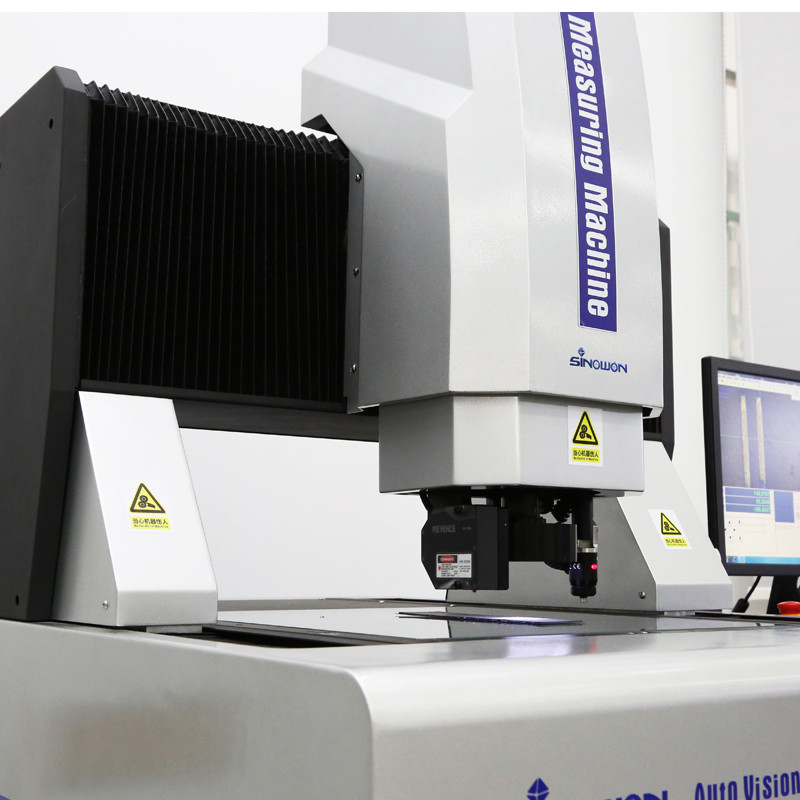

• Дополнительный зонд MCP и модуль лазерного датчика. Машины могут быть настроены в соответствии с требованиями клиентов.
• Технические характеристики:

Товар

L - измеренная длина (мм), механическая точность оси Z и точность фокусировки в значительной степени связаны с поверхностью заготовки.

Увеличение является приблизительным значением, оно связано с размером монитора и разрешением.

Поле зрения (мм) = (диагональ*горизонталь*вертикаль)

Описание модели конфигурации продукта (пример с AutoVision15122):

Категория продукта

Модель

Перемещение

• Оптическая измерительная машина OMM, также известная как оптическая измерительная машина и бесконтактная измерительная машина, двухмерная измерительная машина, 2,5-мерная измерительная машина, с модернизацией современной промышленной высокоточной и микропроизводственной отрасли, она использует бесконтактный метод оптического измерения изображения для быстрого и точного измерения. Измерение геометрических размеров и геометрических допусков становится неизбежным.

Оптические измерительные машины подходят для всех областей применения с целью измерения координат и широко используются в машиностроении, электронике, приборостроении, аппаратном обеспечении, пластмассах и других отраслях. Такие как: пресс-формы, винты, металлы, аксессуары, резина, печатные платы, пружины, аппаратное обеспечение, электроника, пластмассы, авиация, космонавтика и т. д., она преодолевает недостатки традиционных штангенциркулей, микрометров и профильных проекторов, что является высокоточной, высокоэффективной и высоконадежной измерительной машиной, объединяющей технологии оптической, механической, электронной и компьютерной обработки изображений.

Объект измерения увеличивается оптической системой увеличения. После того, как особенности изображения собираются системой CCD-камеры и обрабатываются компьютерными и программными алгоритмами, контур и форма поверхности, размер, угол и положение различных сложных и точных деталей могут быть обнаружены автоматически. Микроинспекция и контроль качества. Данные измерений могут быть импортированы в AUTOCAD, чтобы стать полным инженерным чертежом, и документы в форматах DXF, IGS и других могут быть сгенерированы, а также могут быть импортированы в WORD, EXCEL и программное обеспечение статистического анализа SPC для создания CPK и различных статистических отчетов.
