Name: Автоматическая двигательная мостовая измерительная машина 3D-измерительная система
Brand: Hoyamo and Sinowon Inc
SKU: Автомеа 432B
Availability: InStock

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Код#: 523-220H

Поездка по оси X/Y: (400*300)мм

Поездка по оси Z: 200 мм

Линейная шкала оси X/Y/Z: Разрешение: 0,1 мм

Точность оси XY: ≤2,5+L/200 ((um)

Точность оси Z: ≤ 5,0+L/200 ((um)

Повторяемость: 2um

Программное обеспечение для измерений: iИзмерение

Размер (ШxДxВ): (1195*832*1579) мм

Вес нетто: 650 кг

Выделить:

3D-измеритель зрения движущегося моста

Автоматическая двигательная мостовая измерительная машина

Автоматическая система измерения 3D-визия

Основная информация

Место происхождения: Цзянмен, Китай

Фирменное наименование: SINOWON

Сертификация: CE/ROHS

Номер модели: Автомеа 432B

Документ: D4 Sinowon AutoMea Series M...a1.pdf

Оплата и доставка Условия

Упаковывая детали: Фанера

Время доставки: 30 РАБОЧИХ ДНЕЙ

Условия оплаты: Л/К, Т/Т

Поставка способности: 100 комплектов/месяц

Галерея

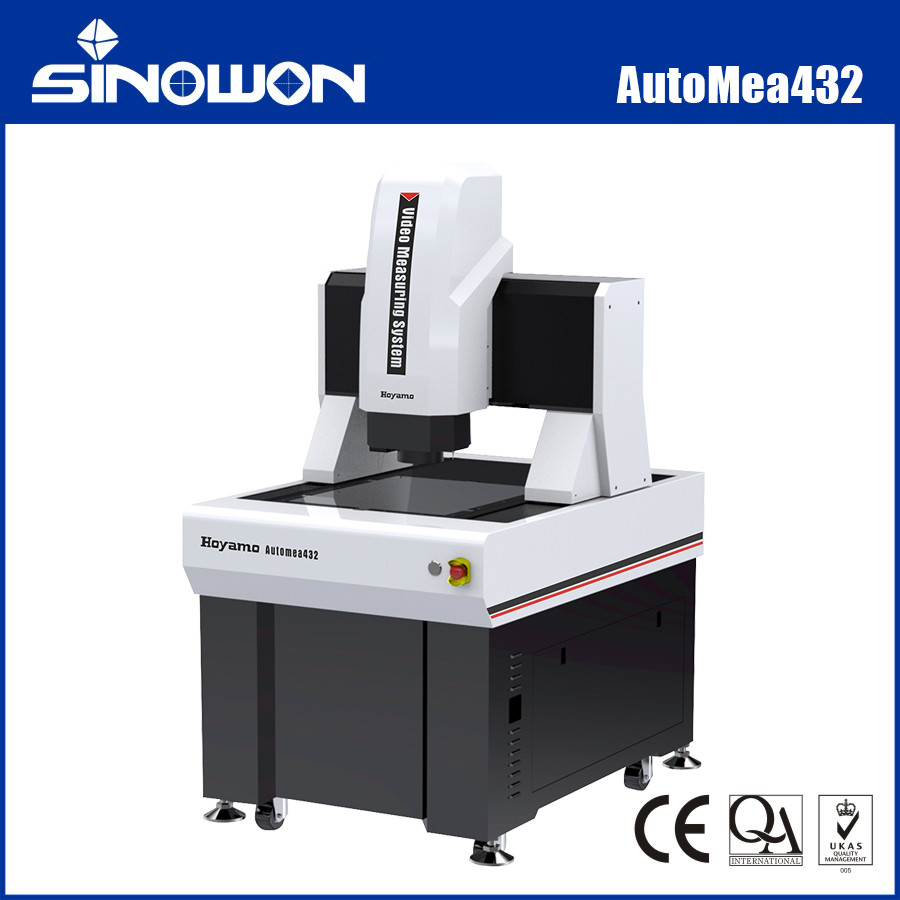

Автоматическая двигательная мостовая измерительная машина 3D-измерительная система

Характер продукции

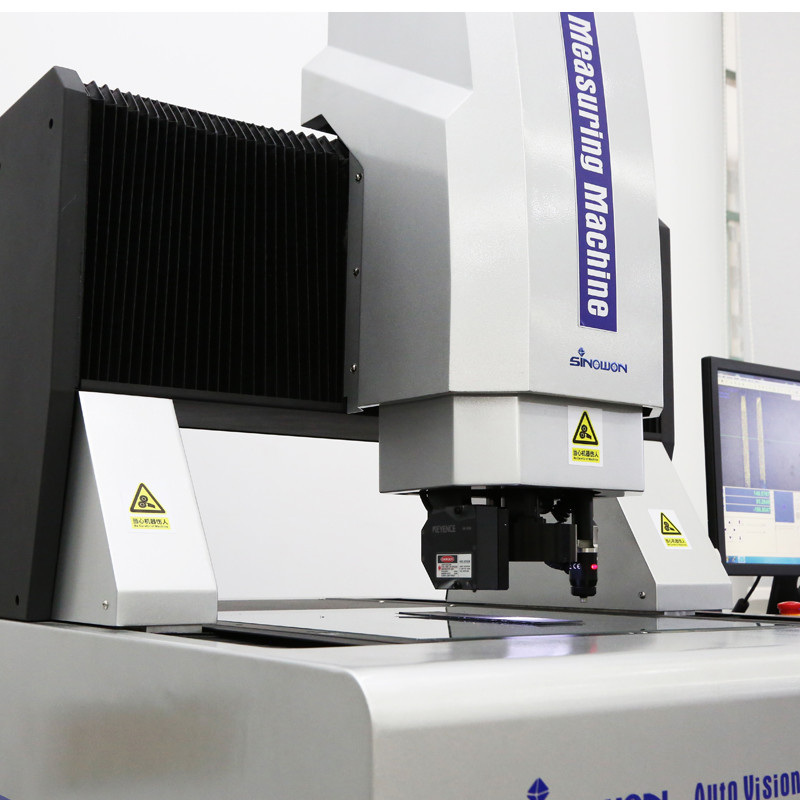

Автоматическая измерительная система 3D с подвижным мостом, контактным датчиком и видеоизмерением Серия Automea432

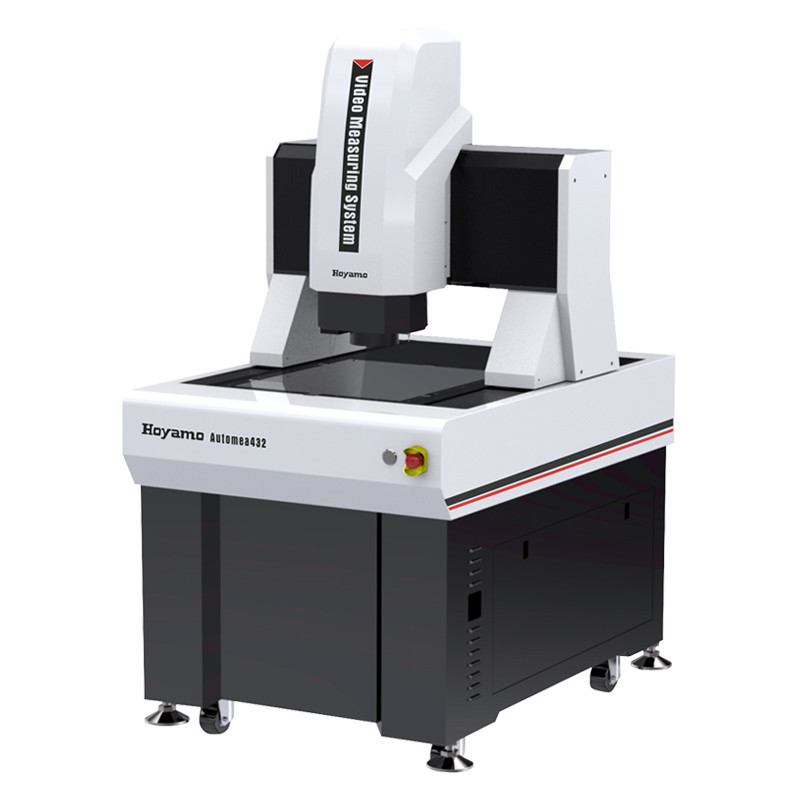

Автоматическая двигательная мостовая измерительная машина 3D-измерительная система 0

Введение в продукт:

Automea - это полностью автоматический измерительный прибор с визуальным контролем мостового типа, предназначенный для высокоточных измерений больших размеров. Он использует подвижную мостовую структуру, при которой измеряемая заготовка остается неподвижной для обеспечения точности и стабильности измерений. Подходит для измерений в таких отраслях, как электроника, медицинское оборудование, ЖК-дисплеи, аэрокосмическая и авиационная промышленность.

Характеристики продукта:Подвижная мостовая структура с неподвижной заготовкой;

Четырехосевое ЧПУ, полностью автоматическое управление с обратной связью для полностью автоматических измерений;
Мраморное основание и поперечная балка для стабильности и надежности;
Высокоточная стеклянная решетчатая линейка 0,5 мкм для высокой точности и стабильности;
Прецизионная линейная направляющая, шлифованный шарико-винтовой привод и серводвигатель переменного тока для обеспечения стабильности точности позиционирования системы перемещения станка;
Цветная камера высокого разрешения для соответствия требованиям четкого наблюдения и стабильных измерений;
Высокочеткий оптический объектив 6,5X для точного автоматического масштабирования с калибровкой в один пиксель;
Программируемая 5-кольцевая 8-зонная светодиодная поверхностная подсветка и система параллельной светодиодной контурной подсветки для интеллектуальной регулировки яркости в 256 уровней;
Поставляется с полностью автоматическим программным обеспечением для обработки изображений iMeasuring, мощным и простым в использовании;
Дополнительные конфигурации включают контактные датчики, лазерные датчики и настройку по желанию заказчика.
Технические характеристики:

Товар

Автоматическая видеоизмерительная система 2.5D		mea SeriesМодель
Точность		AutoMea542	AutoMea652	AutoMea862	Ход по осям X/Y
(400*300)мм		(500*400)мм	(600*500)мм	(800*600)мм	Ход по оси Z
200 мм		Линейная шкала по осям X/Y/Z-3
Стеклянная решетчатая линейка, разрешение: 0,5 мкм		Режим наведения
Прецизионная линейная направляющая, двойная направляющая с двойным ползуном		Режим работы
Контроллер-джойстик, управление мышью, программа автоматического обнаружения.		Точность*
Ось XY: ≤2,5+L/200(мкм)		Ось Z: ≤5,0+L/200(мкм)
		Повторяемость
2 мкм		Освещение
Система Контур	Светодиодная параллельная контурная подсветка	0~255 плавная регулировка 5-кольцевой 8-зонной светодиодной поверхностной подсветки
		Поверхность
	Видеосистема**
1/2,9”Цифровая цветная камера высокой четкости		Объектив с ручным зумом 6,5X; Оптическое увеличение: 0,7X-4,5X, Видеоувеличение: 26X~172X (монитор 21,5“)
		Измерительное программное обеспечение
iMeasuring		Операционная система
Поддержка операционной системы WIN10/11-32/64 бит		Язык
Английский, упрощенный китайский, традиционный китайский, другие языки могут быть добавлены		Рабочая среда
Температура 20℃±2℃, изменение температуры		<1℃/час; влажность 30%~80% относительной влажности; вибрация<0,02 г, ≤15 Гц.Источник питания
220 В/50 Гц/10 А		Размеры (ШхГхВ)
(11958321579)мм		(14639401591)мм	(156810401591)мм	(181811571590)мм	Размер упаковки (ШхГхВ)
(138011701910)мм		(169013002000)мм	(180014002000)мм	(230017002000)мм	Вес нетто
650 кг		780 кг	1380 кг	2000 кг	Примечание:

L - измеренная длина (мм), механическая точность оси Z и точность фокусировки в значительной степени зависят от поверхности заготовки.

Увеличение является приблизительным значением, оно связано с размером монитора и разрешением.

Поле зрения (мм) = (диагональ*Горизонталь*Вертикаль)

Описание модели конфигурации продукта (пример с AutoMea432):

Категория продукта

2.5D	3D	Товар	3D	Товар
Автоматическая видеоизмерительная система 2.5D	Автоматическая контактная и видеоизмерительная система 3D	Автоматическая лазерно-сканирующая и видеоизмерительная система 2.5D	Автоматическая мультисенсорная	Измерительная машина Модель
Точность	523-120H	523-220H	523-320H	523-420H
A	B	C	D	Значение
Датчик с оптическим зум-объективом	Датчик с зум-объективом и контактный датчик	Датчик с зум-объективом и лазерный датчик	Датчик с зум-объективом, контактный датчик и лазерный датчик	Контактный датчик
Без	Omron Lazer	Лазерный модуль	Omron Lazer	Лазерный модуль
Без	Omron Lazer	Omron Lazer	Версия программного обеспечения	Версия программного обеспечения
iMeasuring4.1	iMeasuring4.2	iMeasuring5.0	iMeasuring5.1	Автоматический мостовой

Модели и технические характеристики видеоизмерительной системы: Модель

Точность	Automea26162A	Точность	Automea26162A	Точность	Automea26162A	Точность	Automea26162A
523-120H	Automea542A	523-120J	Automea652A	523-120K	Automea862A	523-120L	Automea432B
523-220H	Automea542B	523-220J	Automea652B	523-220K	Automea862B	523-220L	Automea432C
523-320H	Automea542C	523-320J	Automea652C	523-320K	Automea862C	523-320L	Automea432D
523-420H	Automea542D	523-420J	Automea652D	523-420K	Automea862D	523-420L	Модель
Точность	Automea26162A	Точность	Automea26162A	Точность	Automea26162A	Точность	Automea26162A
523-120M	Automea12102A	523-120N	Automea15122A	523-120P	Automea18122A	523-120Q	Automea1082B
523-220M	Automea12102B	523-220N	Automea15122B	523-220P	Automea18122B	523-220Q	Automea1082C
523-320M	Automea12102C	523-320N	Automea15122C	523-320P	Automea18122C	523-320Q	Automea1082D
523-420M	Automea12102D	523-420N	Automea15122D	523-420P	Automea18122D	523-420Q	Модель
Точность	Automea26162A	Точность	Automea26162A	Точность	Automea26162A	Точность	Automea26162A
523-120R	Automea26162B	523-220R	Automea26162C	523-320R	Automea26162D	523-420R	Руководство по пространству измерений автоматической видеоизмерительной системы с подвижным мостом:

Ход

Модель	Точность	Ход по оси X мм		Ход по оси Y	мм Стандартный ход по оси Z мм	Максимальный настраиваемый ход по оси Z мм	E1x,y
Модель	Точность	E1z	400X300X200	Ход по оси Y	мм Стандартный ход по оси Z мм	Максимальный настраиваемый ход по оси Z мм	E1x,y
Automea432	2.5+L/200	5.0+L/200	1500	1800X1200X200	1000X800X200	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.	1000X800X200
Automea542	400			1000X800X200	600	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.	1000X800X200
Automea652	500			600	800	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.	1000X800X200
Automea862	600			800	1000	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.	1000X800X200
Automea1082	3.0+L/200	5.0+L/200	1500	1000	1200	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.	1800X1200X200
Automea12102	3.5+L/200	5.0+L/200	1500	1200	1800	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.	1800X1200X200
Automea15122	4.0+L/200	5.0+L/200	1500	1800	2000	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.	1800X1200X200
Automea18122	4.5+L/200	5.0+L/200	1500	1800	200	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.
Automea20152	5.0+L/200	1500	1500	2000	200	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.
Automea26162	1600	1500	1500	2600	200	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.	Другие характеристики хода могут быть настроены в соответствии с потребностями заказчика.
