Оборудование для проверки твердости Macro Vickers

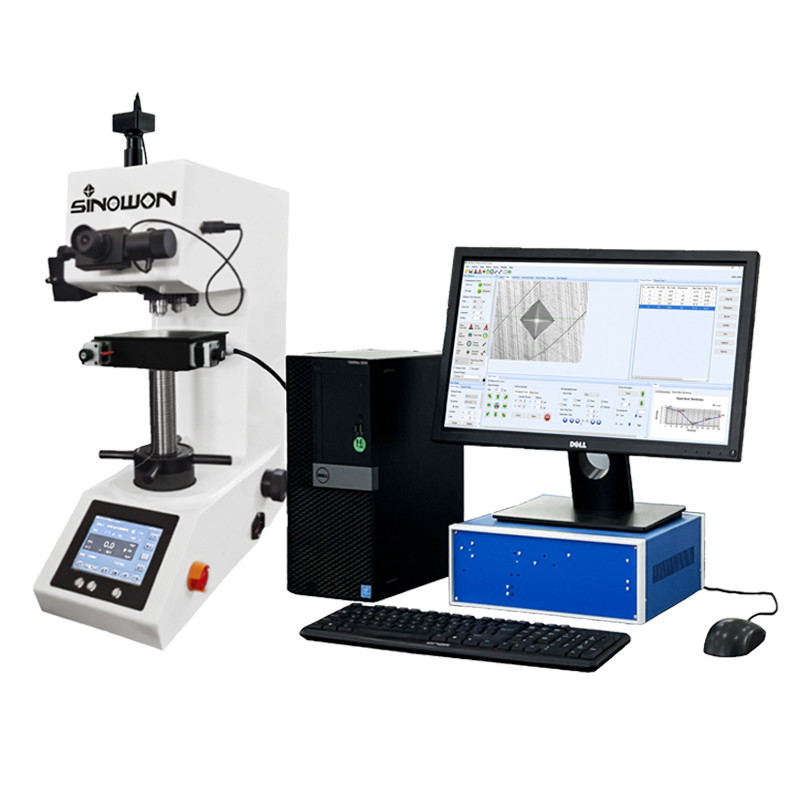

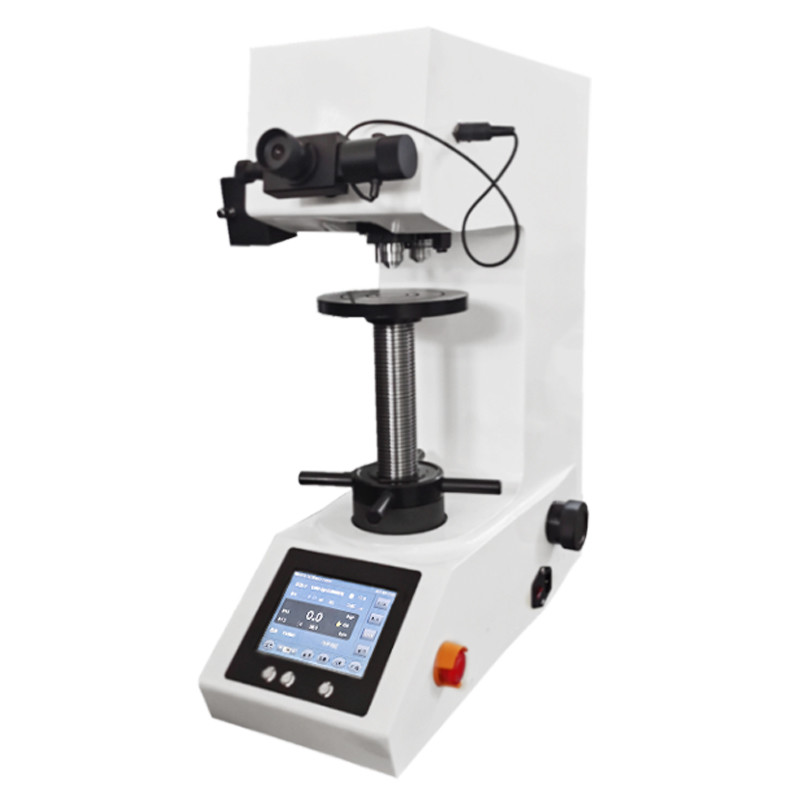

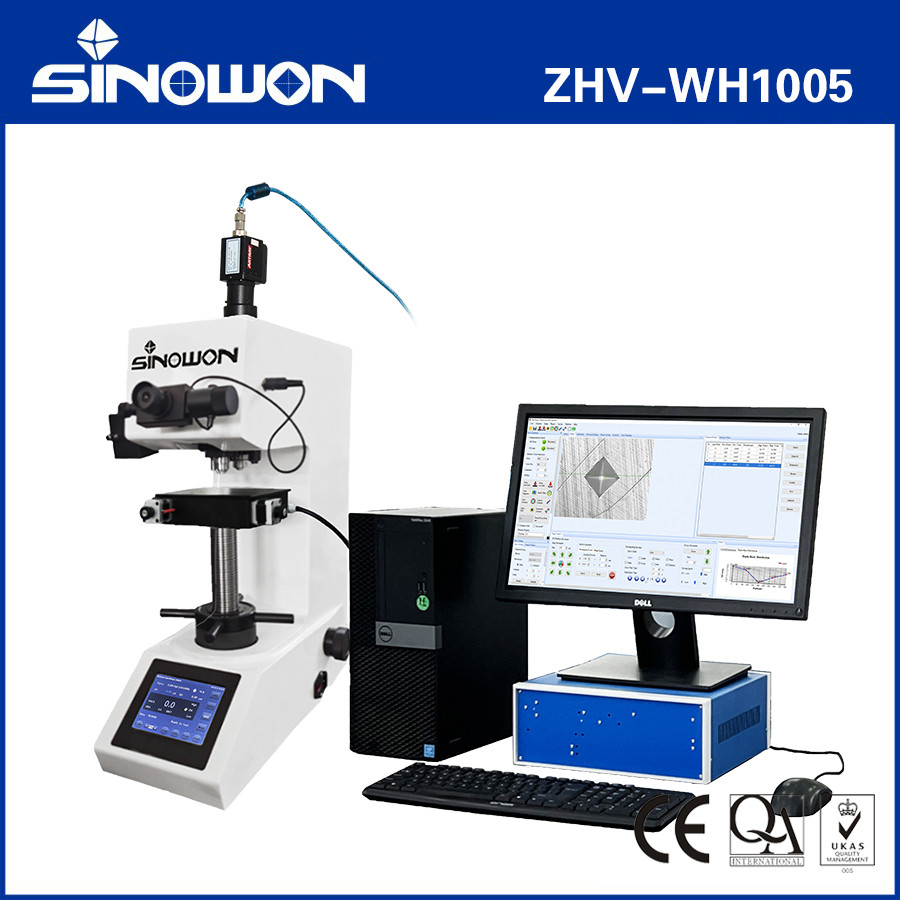

Автоматический твердомер по методу Макро-Виккерса AutoVicky ZHV-WH5010

Метод Виккерса основан на оптической измерительной системе, он определяет диапазон легких нагрузок, используя алмазный индентор для создания отпечатка, который измеряется и преобразуется в значение твердости. Он очень полезен для испытаний на широком спектре материалов, но образцы для испытаний должны быть отполированы, чтобы можно было измерить размер отпечатков. Алмаз в форме квадратной пирамиды используется для испытаний по шкале Виккерса. Обычно нагрузки очень легкие, в диапазоне от 10 г до 1 кгс, хотя «макро» нагрузки Виккерса могут достигать 50 кг и более.

Введение:Товар

Особенности продукта

:Товар

• Точная система мертвого веса шести классов от 0,5 кгс до 10 кгс и автоматическая загрузка, выдержка и разгрузка во время процесса испытаний
• Стабильная автоматическая револьверная головка с 3 рабочими положениями, алмазный индентор для макро-Виккерса, объективы 10x и 40x устанавливаются в одной фокальной плоскости.
• Оптический тракт высокого разрешения с 5-мегапиксельной камерой делает отпечаток твердости четким, увеличение видео составляет более 2000x, что облегчает измерение небольших отпечатков.
• Моторизованная платформа X-Y с размером металла 110x100 мм и ходом измерения 50x50 мм, ее можно запрограммировать для автоматического испытания твердости по Виккерсу образца.
• Мощное программное обеспечение для автоматических испытаний по Виккерсу ATS-100 с интеллектуальными функциями тестирования, операционная система Windows, Word, Excel, PDF и другие настраиваемые отчеты.
• Спецификация

:Товар

Преимущества программного обеспечения:

1. Оно может реализовать панорамное сканирование, сканировать общую графику продукта на компьютер, выбрать любую позицию, и продукт автоматически переместится в требуемую позицию.

2. Оно может поддерживать 17 способов планирования пути, установить любое количество, например 30 координатных точек, нажать «Старт», и машина автоматически завершит измерение 30 точек без ручного управления, автоматической загрузки, автоматической фокусировки и автоматического измерения.

3. Оснащенный дополнительным двигателем по оси Z и системой автофокусировки, нет необходимости вручную находить фокусное расстояние, и машина автоматически фокусируется. Все шаги выполняются программным обеспечением, чтобы избежать ошибок ручного измерения.

Основные функции:

• Ведущая способность автоматического распознавания изображения отпечатка, высокая эффективность обнаружения, стабильность и точность результатов обнаружения.

• Два вида калибровки: оптическая калибровка, (ручная / автоматическая) калибровка блока твердости. Блок твердости поддерживает множественное усреднение, произвольные множественные стандартные блоки и сегментированную калибровку и предпочтительное измерение.

• В дополнение к автоматическому измерению есть три варианта ручного измерения: измерение по четырем сторонам, диагональное измерение и четырехточечное измерение (порядок выбора четырех вершин может быть произвольным).

• Поддерживаются три типа меток отпечатков: «Прямоугольник», «Красный крест» и «Круг».

• Во время ручного измерения имеется функция увеличительного стекла, что удобно для поиска положения вершины отпечатка;

• Уникальная функция горячих клавиш позволяет быстро перемещать выбранную вершину, чтобы сделать операцию измерения более эффективной.

• Обеспечьте расстояние в пикселях и физическое расстояние диагонали отпечатка и рассчитайте значение HV / HK при текущей нагрузке в режиме реального времени.

• Автоматическое переключение револьверной головки (переключение объектива и индентора).

• 5-мегапиксельные цифровые камеры для отображения видео отпечатков на компьютере. Она может захватывать и сохранять изображения.

• Отображение и обновление в реальном времени состояния текущего твердомера: текущий индентор / объектив, время выдержки нагрузки, нагрузка и т. д.

• Расстояние между двумя точками можно измерить вручную; Несколько групп расстояний также могут отображаться на видео или изображении одновременно.

• В случае различных разрешений, различных объективов и различных нагрузок программное обеспечение автоматически выберет лучший коэффициент калибровки.

• Вся информация о контрольных точках может быть идентифицирована и помечена отдельно или в соответствии с требованиями заказчика. Информация об идентификации контрольной точки будет отображаться в таблице последовательности значений испытаний и на диаграмме отпечатков для удобного запроса. Эта функция очень важна для последующего анализа и обработки.

• Ссылайтесь на GB, DIN, ISO, ASTM и другие стандарты преобразования твердости для реализации: Виккерс HV, Кнуп HK; Роквелл: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Поверхностный Роквелл: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; реализовать взаимное преобразование между значениями твердости, такими как Бринелль HBS и Бринелль HBW.

• При измерении последовательности пути закаленного слоя существует несколько гибких режимов настройки инициализации, которые автоматически сохраняют и импортируют предыдущую последовательность пути; Измерительный путь также можно сохранить по желанию для перезагрузки.

• Результаты измерения последовательности пути автоматически генерируют соответствующее значение глубины закаленного слоя и кривую изменения твердости.

• Для данных измерений можно выбрать несколько режимов анализа; Все результаты могут быть внесены в графический отчет.

• Содержание и формат отчета можно гибко настроить, и документы WORD и EXCEL могут быть созданы автоматически.

• Можно установить пароль и права управления: обычные операторы могут измерять твердость только в соответствии с установленными настройками.

• Встроенный стандартный инструмент преобразования значений твердости может автоматически преобразовывать измеренное значение твердости в соответствии с таблицей и отображать его в таблице результатов.

Расширенная функция:

•

Функция панорамного сшивания нескольких образцов.Может быть реализована автоматическая фокусировка отпечатка, а время фокусировки одного отпечатка составляет 2-5 секунд. (Для реализации этой функции ZHV-VH1010 должен быть оснащен двигателем по оси Z и системой автофокусировки)•

Функция панорамного сшивания нескольких образцов.В качестве расширения функции измерения расстояния точное планирование 17 режимов измеряемого пути выполняется путем щелчка мышью по изображению.1)

Выбор свободной точки: щелкните любую позицию изображения, чтобы она стала измеряемым путем.2)

Произвольное направление: выберите любую начальную точку и прямолинейный сегмент в любом направлении.3)

Нормаль к краю: щелкните рядом с краем, чтобы автоматически сгенерировать нормальные отрезки.4)

Двухточечная нормаль:выберите два конца края, чтобы сгенерировать центральный нормальный отрезок.5)

Биссектриса угла: три точки образуют углы для создания сегментов биссектрисы угла.6)

Круговой маршрут: центрирование по двум точкам / радиус, генерирующий путь во времени.7)

Контур края: щелкните рядом с краем, чтобы автоматически сгенерировать путь вдоль края.8)

Эквидистантный край:щелкните расстояние вдоль края, чтобы сгенерировать эквидистантные отрезки.9)

Пилообразная форма волны: период, высота зуба и симметрия зуба могут быть установлены количественно.10)

Центр двух точек: выберите две точки на изображении, чтобы сгенерировать среднюю точку в качестве измеряемого пути.11)

Линия:щелкните любую начальную точку, прямолинейный сегмент в любом направлении и переменную дистанцию посередине.12)

Многострочный:многострочные путевые точки.13)

Зигзаг:зигзагообразная многострочная.14)

Интерполяция:вставьте фиксированное количество / расстояние точек пути между двумя точками.15)

Матрица:точка пути прямоугольного массива.16)

Колесо:точка пути колеса.17)

Кольцо:круговая точка пути.•

Предоставитьфункцию калибровки смещения индентора / линзыдля устранения механического отклонения между индентором и линзой и исправления общей ошибки системы, чтобы повысить точность результатов испытаний на твердость.

Функция панорамного сшивания нескольких образцов.Функция сканирования краев.С помощью перемещения автоматической платформы XY можно сканировать край указанного объекта и нарисовать контур края объекта.

Функция панорамного сшивания нескольких образцов.Функция панорамного сшивания.С помощью функции «панорамного сканирования» можно получить панораму в указанном диапазоне и выполнить любое планирование пути на карте.

Функция панорамного сшивания нескольких образцов.Региональный режим и функция непрерывного тестирования.Для нескольких отпечатков, которые могут существовать в одном и том же поле зрения, можно выбрать режим области, и только отпечатки в заданном диапазоне учитываются во время каждого измерения. Когда режим области включен во время непрерывного тестирования, можно избежать прерывания испытания, вызванного несколькими отпечатками в одном и том же поле зрения. Функция коррекции поверхности.•

Функция панорамного сшивания нескольких образцов.Он соответствует таблице I и таблице II стандарта ASTM E384 и предоставляет требования к испытаниям и коррекции для изогнутых деталей, таких как шары и стержни.•

Функция панорамного сшивания нескольких образцов.Отклонение угла между платформой и камерой можно устранить с помощью автоматической коррекции угла, а точность позиционирования платформы можно улучшить.•

Функция панорамного сшивания нескольких образцов.Функцию вязкости разрушения можно проверить для измерения данных о вязкости разрушения отпечатков.•

Функция панорамного сшивания нескольких образцов.Панорамное сшивание можно выполнять для нескольких образцов одновременно, а затем можно выполнять планирование пути на этих панорамах. Наконец, непрерывное тестирование было завершено.Спецификация моторизованной платформы X-Y VMP-505:

• Автоматическая платформа XY с системой шагового двигателя: технология обработки аэрокосмического класса

• Превосходные характеристики герметизации обеспечивают стабильность долговременной точности восстановления

• Размер платформы: 255 мм x 205 мм

• Максимальное смещение в направлении XY: 50X50 мм (требования), минимальный шаг: 0,625 мкм

• Точность отклика: односторонний полный диапазон ≤ 10 мкм

• Сканирование всего курса ≤ 20 мкм

• Дополнительная большая моторизованная платформа X-Y VMP1111

• Размер перемещения X-Y: 110x110 мм и размер платформы: 310 мм x 255 мм
