Name: Полуавтоматическая измерительная машина высокой точности IMS-5040C
Brand: Hoyamo and Sinowon Inc
SKU: IMS-5040C
Availability: InStock

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Код #: 521-320J

Рабочая скамейка из мрамора: (650*580) мм

Стеклянный рабочий стол: (540*440) мм

Поездка по оси X/Y: (500*400) мм

Поездка по оси Z: Эффективное движение 200 мм

Разрешение X/Y/Z: 0.5мм

Пьедестал и вертикальные столбы: Высокоточный гранит

XY aixs Точность измерений: ≤2,5+L/200 ((um)

Точность измерений заиса: ≤5+L/200 ((um)

Точность репартирования: 2um

Программное обеспечение для измерений: iИзмерение

Размер (WxDxH): (1111*867*1086) мм

Чистая масса: 380 кг

Выделить:

Полуавтоматический измеритель зрения

Измеритель зрения высокой точности

Основная информация

Место происхождения: Jiangmen, Китай

Фирменное наименование: SINOWON

Сертификация: CE/ROHS

Номер модели: IMS-5040C

Документ: D4 Sinowon iSemi Series Hig...a1.pdf

Оплата и доставка Условия

Упаковывая детали: Плитка

Время доставки: 15 рабочих дней

Поставка способности: 100 комплектов в месяц

Галерея

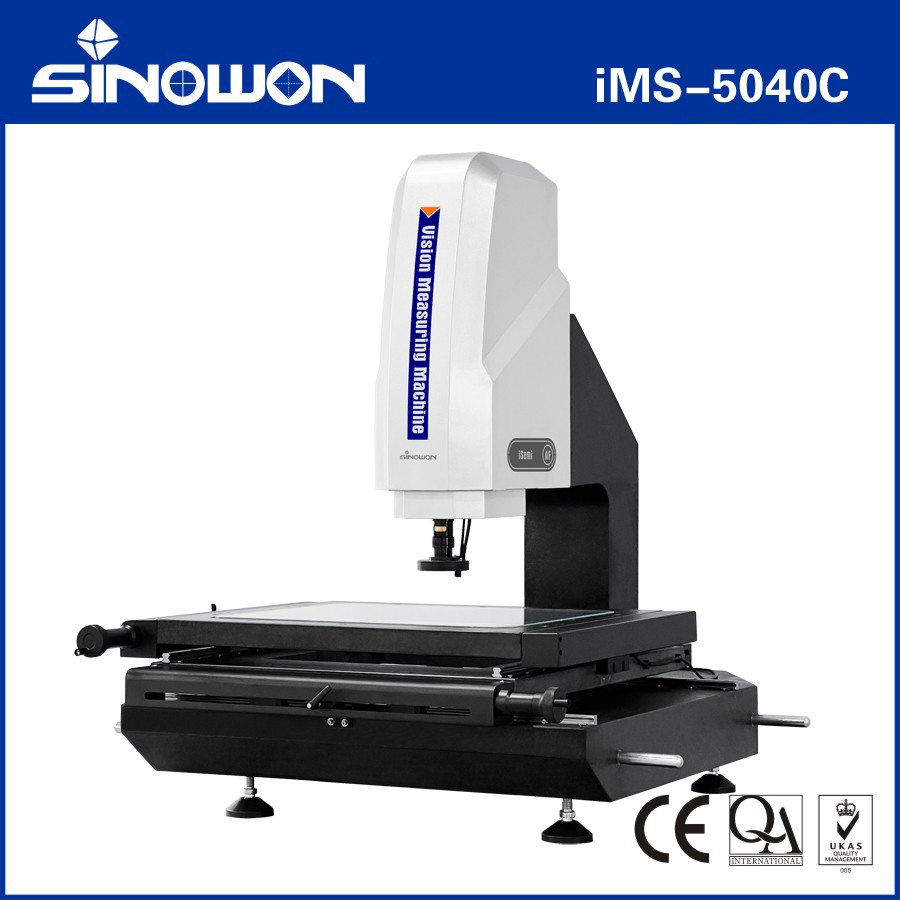

Полуавтоматическая измерительная машина высокой точности IMS-5040C

Характер продукции

Высокоточная полуавтоматическая измерительная машина iSemi Серия IMS-5040C

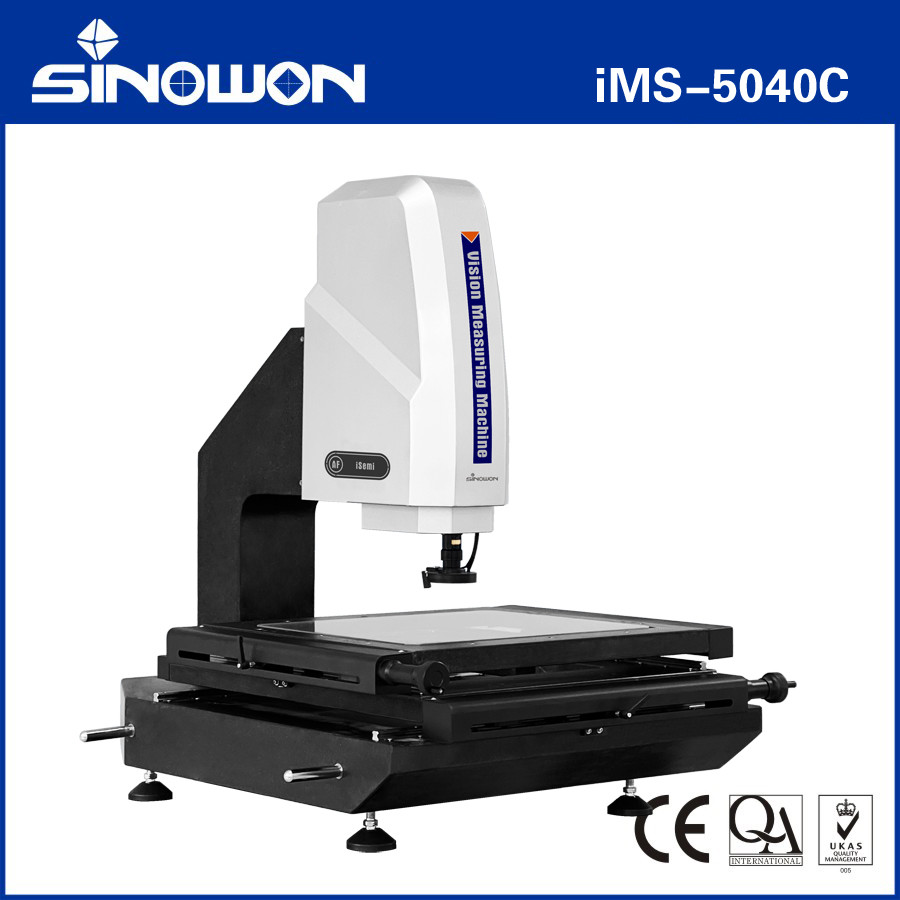

Полуавтоматическая измерительная машина высокой точности IMS-5040C 0

Измеритель зренияХарактеристика продукта:

Использование высокоточных гранитных оснований и колонн для обеспечения стабильности и точности машины;
Принять высокоточный беззубый полированный стержень и быстро движущееся блокировочное устройство, чтобы гарантировать, что ошибка возврата стола находится в пределах 2um;
Принимать высокоточный оптический линейник прибора и высокоточный рабочий стол для обеспечения точности машины в пределах ≤ 2,5+L/200um;
Использование высокоразборчивых зумовых линз и цветной цифровой камеры с высоким разрешением для обеспечения четкого качества изображения без искажений;
Используя управляемые программой поверхностные 4-кольцевые 8-зоновые светодиодные холодное освещение и контурное светодиодное параллельное освещение, а также встроенный интеллектуальный модуль регулировки света,площадь яркости света в 4-кольцевой 8-зоне может свободно регулироваться;
Программное обеспечение для измерений iMeasuring Vision повышает контроль качества на новый уровень;
Z-ось использует высокоточные линейные проводники и систему управления сервомотором для достижения автоматической фокусировки, устранения ошибок фокусировки человека и улучшения точности и стабильности измерений;
Для модернизации машины на контактную трехмерную измерительную машину можно использовать дополнительный контактный зонд и трехмерное программное обеспечение для измерений.

Измеритель зренияТехнический Sспецификации:

Продукция	Высокоточная полуавтоматическая измерительная машина зренияСерия iSemi
Модель	IMS-2010D	IMS-2515D	IMS-3020D	IMS-4030D	IMS-5040D
Рабочая скамейка из мрамора	(270*350) мм	(408*308) мм	(458*358) мм	(608*470) мм	(650*580) мм
Стеклянный рабочий стол	(142*242) мм	(306*198) мм	(356*248) мм	(456*348) мм	(540*440) мм
Ось X/Y Путешествие	(200*100) мм	(250*150) мм	(300*200) мм	(400*300) мм	(500*400) мм
Поездка по оси Z	Высокоточный линейный гид, эффективное движение 200 мм
Разрешение X/Y/Z	0.5мм
Пьедестал и стойки	Высокоточный гранит
Точность измерений*	XY aixs:≤2,5+L/200 ((um) ;Zais:≤5+L/200 ((um)
Точность репартирования	2мм
Система освещения ((Программное обеспечение)	Поверхность 4 кольца и 8 зон бесконечно регулируемый светодиод холодное освещение
	Контурное светодиодное параллельное освещение
	Факультативное коаксиальное освещение
Цифровая камера	Цифровая камера высокого разрешения 1/2.9"/1.6Мпк
Объектив с увеличением	6.5X Высокое разрешение Электронная обратная связь зум-ленза, оптическое увеличение: 0.7X ~ 4.5X ; видео увеличение: 20X ~ 129X
Программное обеспечение для измерений	iИзмерение
Операционная система	Поддержка операционной системы WIN 10/11-32/64
Язык	Английский, упрощенный китайский, традиционный китайский, варианты на другие языки
Рабочая среда	Температура 20°C±2°C, изменение температуры <1°C/Hr; влажность 30%~80%RH; вибрация <0,02g, ≤15Hz.
Силовое питание	AC220V/50Hz; 110V/60Hz
Размер ((WxDxH)	(677552998) мм	(7906171000) мм	(8386671000) мм	(10028171043) мм	(11118671086) мм
Размер упаковки ((WxDxH)	(10307801260) мм	(10307801260) мм	(10307801260) мм	(113010001270) мм	(125010351460) мм
Валовой вес	220/150 кг	242/175 кг	275/185 кг	449/350 кг	550/380 кг

Примечание:

"L" представляет измеренную длину в миллиметрах, а механическая точность оси Z сильно зависит от точности фокусировки и поверхности заготовки.

Увеличение является приблизительным значением и тесно связано с размером и разрешением дисплея.

Клиенты могут выбрать дополнительный объектив 0,5 или 2X в зависимости от их потребностей для достижения увеличения изображения.

iMS-2010/5040 - это рабочие столы из мрамора, а iMS-2515/3020/4030 - это рабочие столы из металла.

Описание модели конфигурации продукта (Пример с iMS-5040):

Конфигурация датчика	2.5D	3D	2.5D	3D
Продукция	2.5D измеритель зрения	3D контактная и зрительная измерительная машина	2.5D полуавтоматическая измерительная машина зрения	3D полуавтоматическая контактная и зрительная измерительная машина
Модель	iMS-5040A	iMS-5040B	iMS-5040C	iMS-5040D
Тип	А.	В.	В	D
Значение	Оптический датчик зумового объектива	Датчик зумового объектива и Контактный датчик зонда	Датчик зумового объектива и функция автофокусирования оси Z	Датчик зумового объектива, датчик контактного зонда и функция автофокусирования
Z-ось Автофокусировка	Без	Без	С	С
Контактный зонд	Без	С	Без	С
Программа	Я измеряю2.1	Я измеряю3.1	Я измеряю2.2	Я измеряю3.2

Модели и спецификации машин для измерения ручного зрения:

Модель	Код #	Модель	Код #	Модель	Код #	Модель	Код #	Модель	Код #
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	Я не знаю.	Я не знаю.

Ручная машина измерения зрения таблица путеводителя:

Проезд в мм	Модель	Проезд по оси X в мм	Y Ось Путешествие мм	Ось Z Стандартное движение мм	Z-ось Максимальное индивидуальное движение мм
100х100х100	IMS-1010	100	100	100	Я не знаю.
200х100х200	IMS-2010	200	100	200	300
250х150х200	IMS-2515	250	150	200	300
300х200х200	IMS-3020	300	200	200	400
400х300х200	IMS-4030	400	300	200	400
500х400х200	IMS-5040	500	400	200	400
600х400х200	IMS-6040	600	400	200	400

Другие спецификации путешествия могут быть настроены в соответствии с потребностями клиента.

Измеритель зренияСтруктурные чертежи:

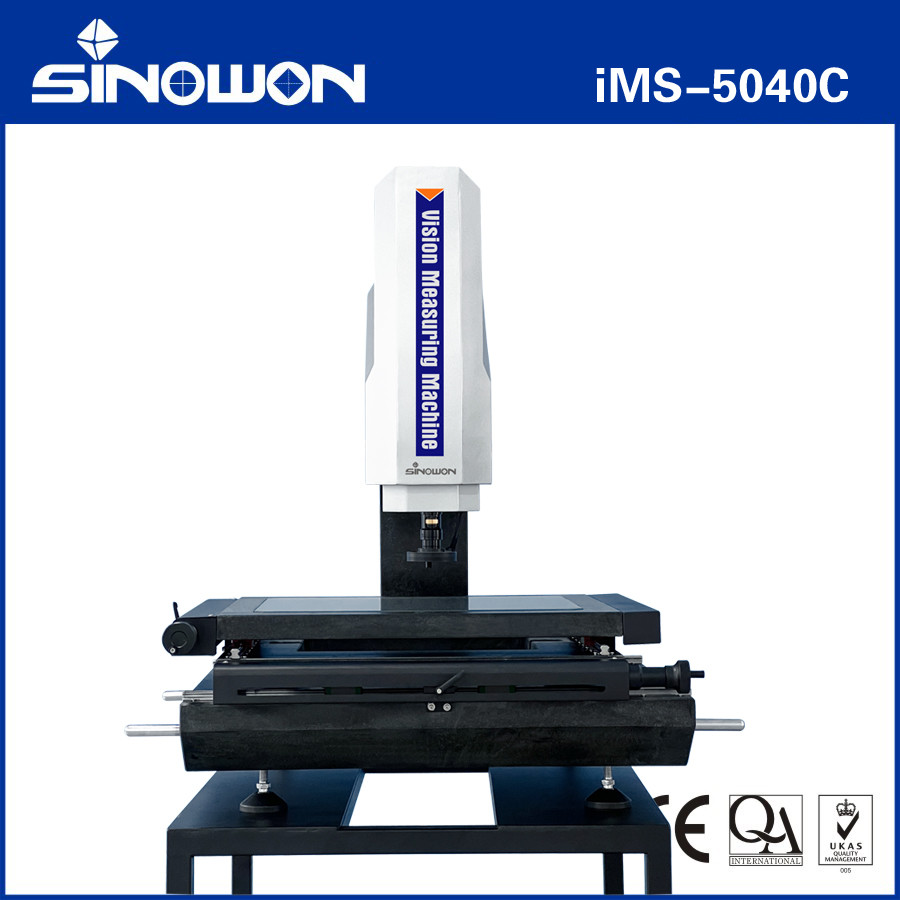

Полуавтоматическая измерительная машина высокой точности IMS-5040C 1

Полуавтоматическая измерительная машина высокой точности IMS-5040C 2

Измеритель зренияПрименение в промышленности:

Оптическая измерительная машина OMM, также известная как измерительная машина зрения и бесконтактная измерительная машина, двумерная измерительная машина, двумерная измерительная машина,с модернизацией современной промышленной высокоточной и микропроизводственной промышленности, он использует бесконтактный метод измерения оптического изображения для быстрого и точного измерения.

Оптические измерительные машины подходят для всех областей применения для измерения координат и широко используются в машиностроении, электронике, приборах, оборудовании,пластмассы и другие отрасли. Такие как: формы, винты, металлы, аксессуары, резина, ПКБ, пружины, оборудование, электроника, пластмассы, авиация, аэрокосмическая промышленность и т. д., он преодолевает недостатки традиционных калиптеров вернье,микрометры, и Профильные проекторы, которые являются высокоточными, высокоэффективными и высоконадежными измерительными машинами, интегрирующими оптические, механические, электронные и компьютерные технологии обработки изображений.

Объект, который должен быть измерен, увеличивается оптической системой увеличения.Контур и форма поверхности, размер, угол и положение различных сложных и точных деталей могут быть обнаружены автоматически.Данные измерений можно импортировать в AUTOCAD, чтобы стать полным инженерным чертежом, и документы в формате DXF, IGS и других форматов могут быть сгенерированы, а также импортированы в программное обеспечение для статистического анализа WORD, EXCEL и SPC для создания CPK и различных статистических отчетов.

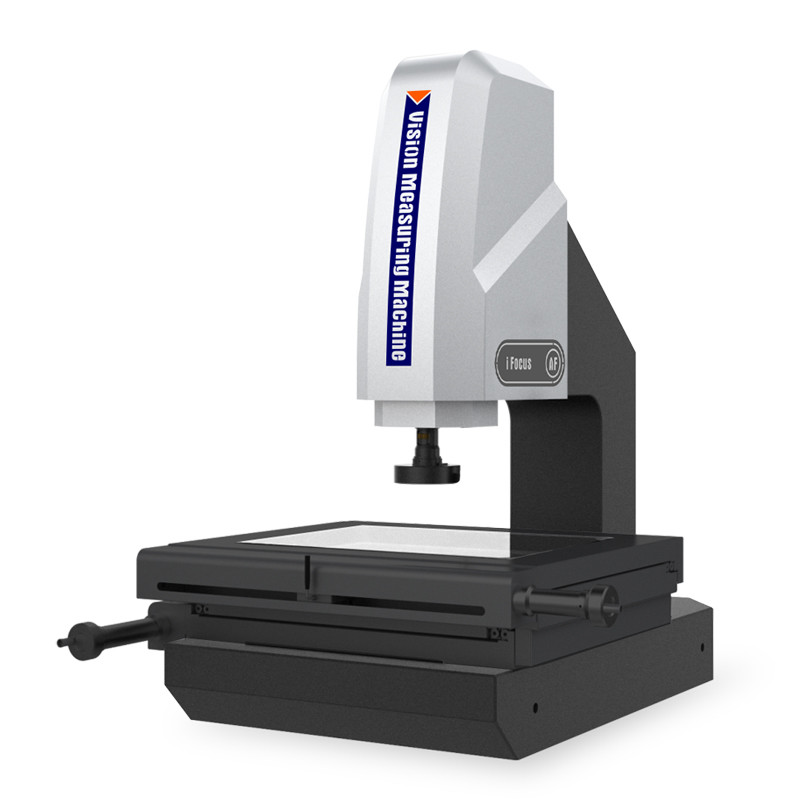

Полуавтоматическая измерительная машина высокой точности IMS-5040C 3

Полуавтоматическая измерительная машина высокой точности IMS-5040C 4
