Высокоточная система измерения автоматического зрения Автоматическая видеоизмерительная машина VMM

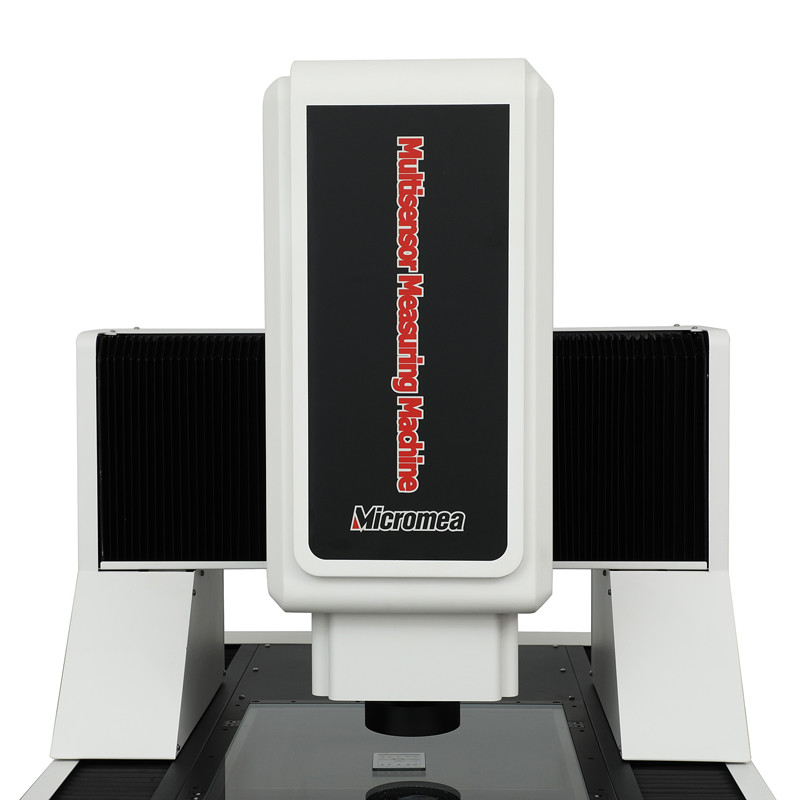

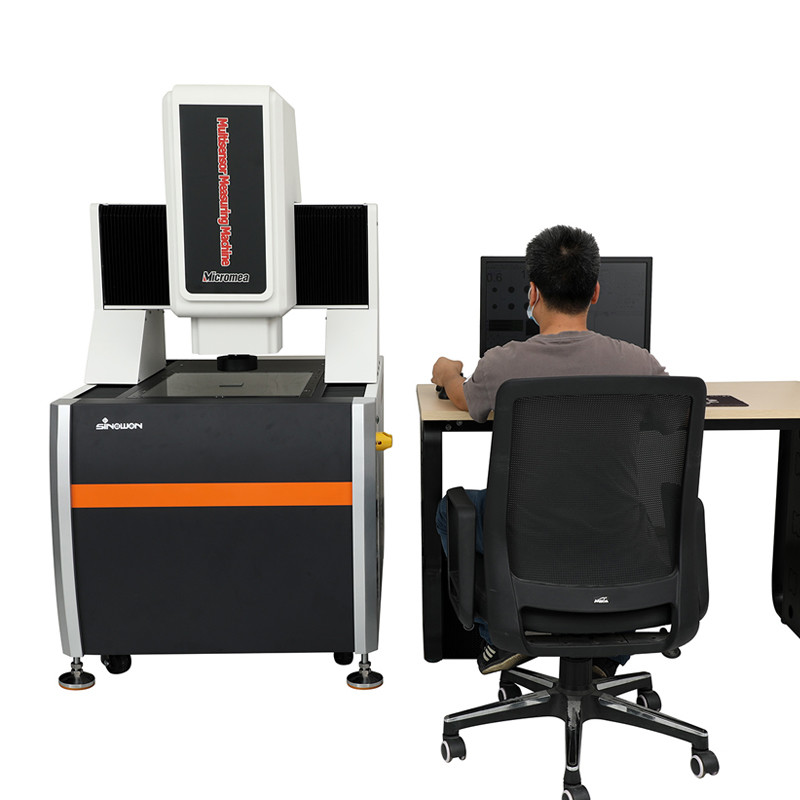

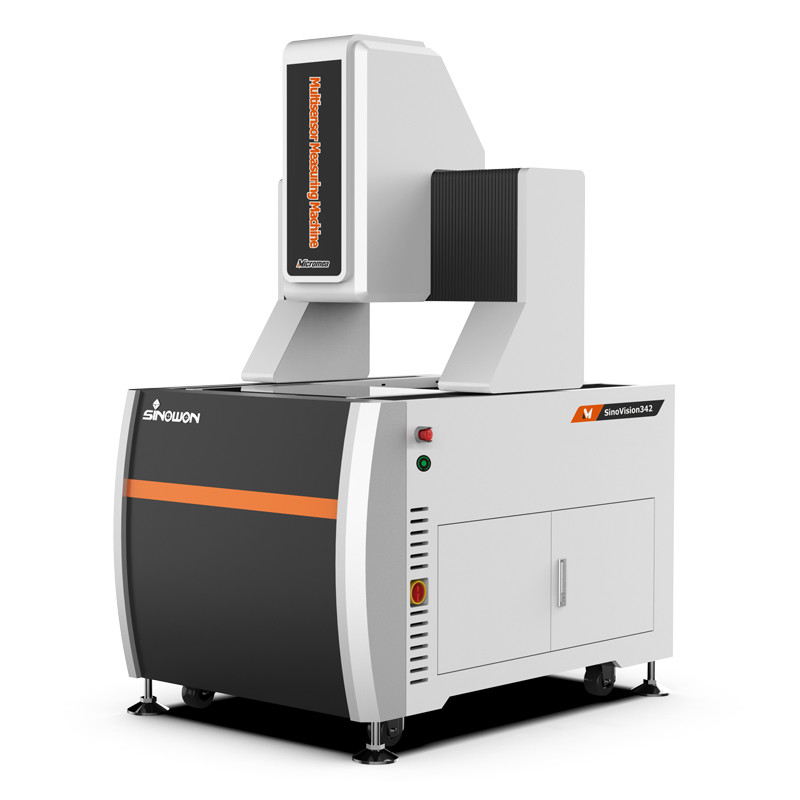

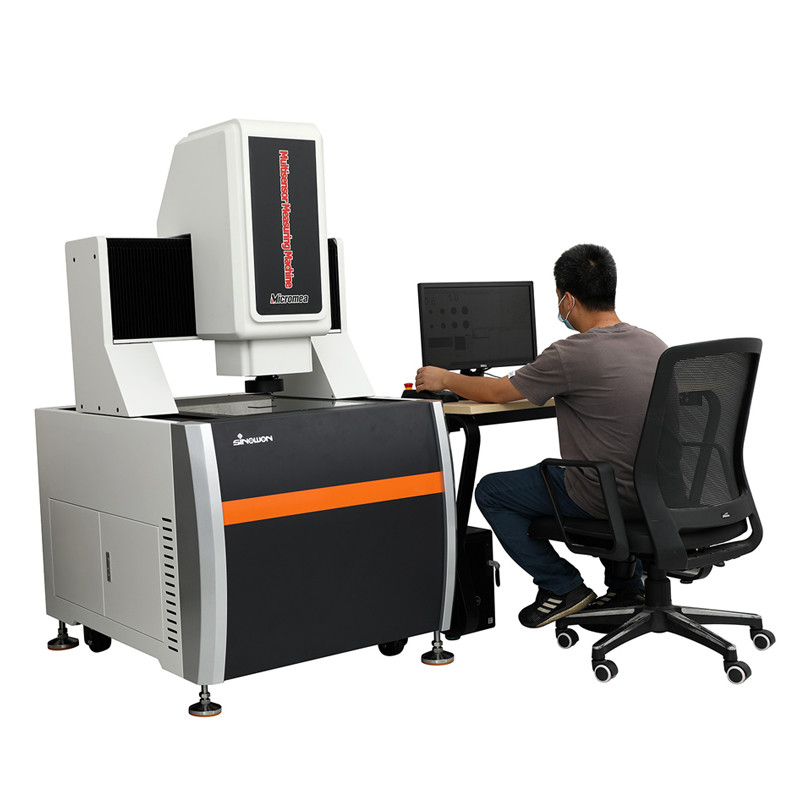

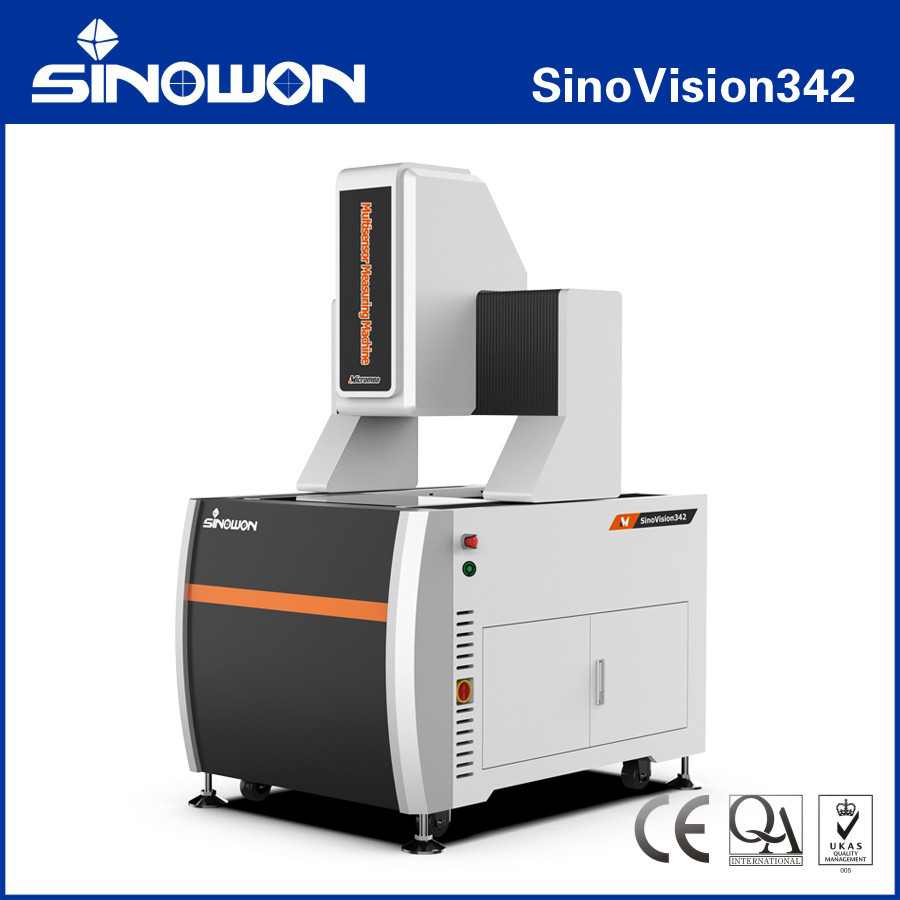

Ультравысокоточная автоматическая измерительная машина SinoVision342 серии

Введение продукта:

Широко используется в точных измерениях в различных отраслях промышленности, таких как машиностроение, электроника, формы, формования путем впрыска, оборудование, резина, точная штамповка, разъемы, мобильные телефоны, бытовые приборы,печатные платы, медицинское оборудование, часы, инструменты, военные, электроэнергия, мосты, корабли, аэрокосмическая промышленность и другие отрасли, в конечном итоге достигая цели контроля качества.

Характеристики продуктаc:

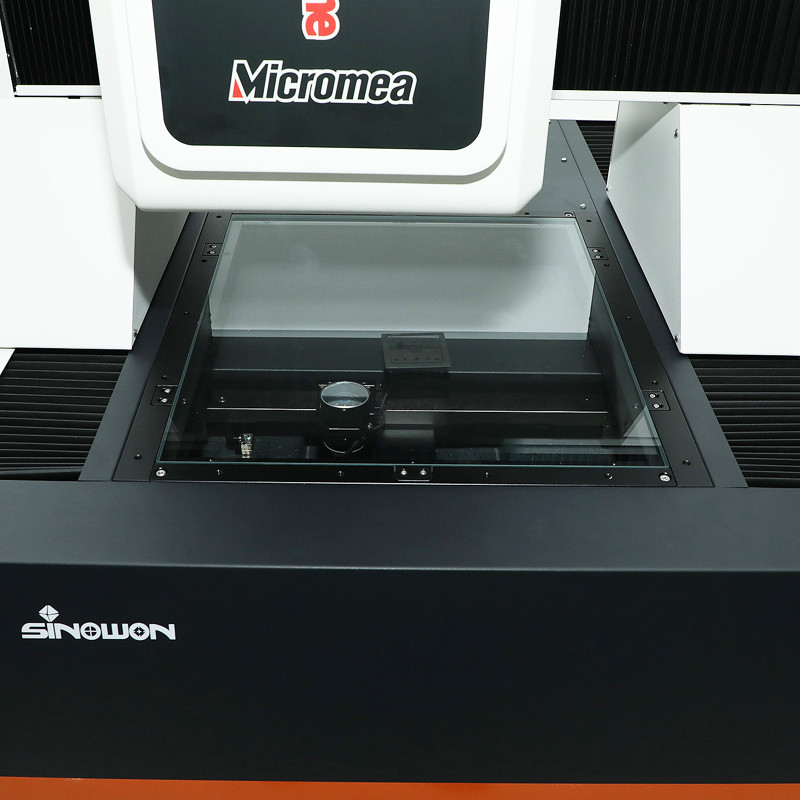

• Движущаяся конструкция типа моста, стабильное измерение;
• 4-осевое полностью автоматическое управление с помощью ЦРУ в замкнутом цикле, полностью автоматическое измерение;
• Импортированная индийская черная гранитная основа и балки, и строго принимая трехкоординационный производственный процесс, стабильный и надежный;
• Алюминиевый сплав 6061 авиационного стандарта, высокая прочность, обеспечивающая долгосрочную стабильную точность;
• Использование профессиональной системы моделирования и анализа конструкционного дизайна для анализа и оптимизации позволяет сделать конструкцию более разумной.
• Импортированный линейка RSF открытой сетки, разрешение 0,1um, высокая точность, хорошая стабильность;
• Импортированные высокоточные направляющие рельсы G1-SP, заземляющий шаровой винт и сервомотор переменного тока;
• Высокоразрешительная цветовая камера 1/1.8", удовлетворяющая потребностям четкого наблюдения и стабильного измерения.конфокальный лазер спектрометраКоаксиальная переменная линза.
• Программируемый 5-кольцевой 8-зоновый 40-фазный светодиодный поверхностный источник света, параллельная система светодиодного контурного источника света для передачи, интеллектуально реализующая регулировку яркости на 256 уровней;
• Поставляется с полностью автоматическим программным обеспечением для измерения изображений iMeasuring, которое является мощным, простым и простым в использовании.

Спецификации:

Примечание:

L измеряется длиной ((mm), механическая точность оси Z и точность фокусировки сильно связаны с поверхностью заготовки.

Увеличение - приблизительное значение, оно связано с размером монитора и разрешением.

Поле зрения ((мм) = (диагонально*горизонтально*вертикально)

Описание модели конфигурации продукта ((Пример с SinoVision342):

Модели и спецификации машин для измерения автоматического зрения подвижного моста:

Передвижной мост Автоматическое видение Измерительная машина Измерение пространства Руководство таблица:

Другие спецификации путешествия могут быть настроены в соответствии с потребностями клиента.

Рекомендуемая конфигурация компьютера:

Ядром измерительной машины зрения является система управления и программное обеспечение для измерений, а компьютерная система является основным носителем всех операций, требующих высокой стабильности и совместимости.Конфигурируйте высокопроизводительный компьютер Optiplex рабочий стол и WIN 10/11 подлинная авторизованная операционная система для решения ваших проблем.

Введение в программу:

Программное обеспечение iMeasuring - это профессиональное многодатчиковое программное обеспечение для измерений, которое в сочетании с десятилетним опытом разработчиков в отрасли измерений и исследований программного обеспечения.Принцип конструкции - дружественная эксплуатация, мощная функция, высокая точность и стабильность, простое обслуживание.
● Отличный дизайн архитектуры программного обеспечения и полностью объектно-ориентированный, чтобы обеспечить стабильность и надежность программного обеспечения.
● Поддержка с несколькими языками, нет необходимости устанавливать языковой пакет и менять программное обеспечение, что удобно для местных клиентов.
● Профессиональное программное обеспечение статистического анализа SPC, подключенное к программному обеспечению для измерений, чтобы понять, что данные могут автоматически экспортироваться в базу данных SPC без ручной работы.
● Одинаковая модель программного обеспечения будет постоянно обновляться бесплатно, это может помочь уменьшить другие проблемы для клиента.
● С мощным алгоритмом поиска краев, который может помочь получить край тени или темного изображения и обеспечить высокую точность.
● Программное обеспечение может автоматически распознавать и измерять линию, круг, дугу и другие элементы.
● Он основан на разных элементах и обеспечивает много элементов конструкции функции, такие как перевода, вращения, извлечения, комбинации, параллельные, вертикальные, зеркальное, симметрия, пересечения,тангенс, и т.д.
● Программное обеспечение имеет функцию установки точки перерыва, оно может быть интеллектуально переключаться между ручным измерением и автоматическим измерением.

Применение в промышленности:

Оптическая измерительная машина OMM, также известная как измерительная машина зрения и бесконтактная измерительная машина, двумерная измерительная машина, двумерная измерительная машина,с модернизацией современной промышленной высокоточной и микропроизводственной промышленности, он использует бесконтактный метод измерения оптического изображения для быстрого и точного измерения.

Оптические измерительные машины подходят для всех областей применения для измерения координат и широко используются в машиностроении, электронике, приборах, оборудовании,пластмассы и другие отрасли. Такие как: формы, винты, металлы, аксессуары, резина, ПКБ, пружины, оборудование, электроника, пластмассы, авиация, аэрокосмическая промышленность и т. д., он преодолевает недостатки традиционных калиптеров вернье,микрометры, и Профильные проекторы, которые являются высокоточными, высокоэффективными и высоконадежными измерительными машинами, интегрирующими оптические, механические, электронные и компьютерные технологии обработки изображений.

Объект, который должен быть измерен, увеличивается оптической системой увеличения.Контур и форма поверхности, размер, угол и положение различных сложных и точных деталей могут быть обнаружены автоматически.Данные измерений можно импортировать в AUTOCAD, чтобы стать полным инженерным чертежом, и документы в формате DXF, IGS и других форматов могут быть сгенерированы, а также импортированы в программное обеспечение для статистического анализа WORD, EXCEL и SPC для создания CPK и различных статистических отчетов.
