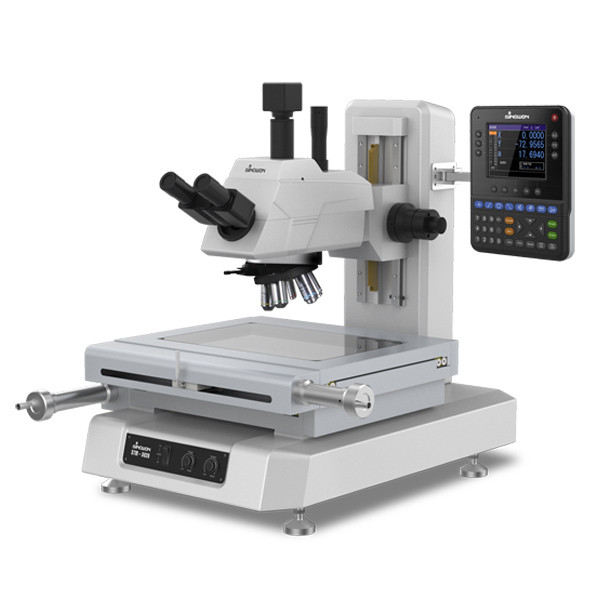

Измерительный микроскоп STM-3020M
Характеристики:
● Яркое поле наблюдения, четкое и менее блестящее изображение, широкое поле зрения.
● Оптическое увеличение до 1000 раз.
● Диафрагмы диафрагмы в системе передаваемого и отраженного освещения в качестве стандартного элемента.
● Система быстрого высвобождения, которая особенно полезна при измерениях длительных ударов.
● Фокусируйте и измеряйте с помощью тонкой/грубой ручки с большими ручками по обе стороны колонны.
● Вблизи ручек подачи пищи на сцене также расположены переключатели с нулевым набором (оси X и Y).
● Доступен в комплекте с модулем зрения для модернизации на систему измерения зрения.
Применение:
Широко используется в механической, измерительной, электронной и легкой промышленности; университете, институте и метрологическом отделе.Цифровой инструментариев микроскоп может обнаружить размер контура и формы поверхности разнообразных сложных заготовки, такие как шаблоны, ударные куски, подшипники, нитки, шестерени, формовые фрезерные резаки.
Спецификация:
| Модель микроскопа |

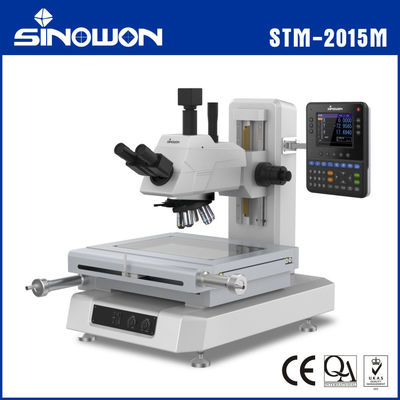

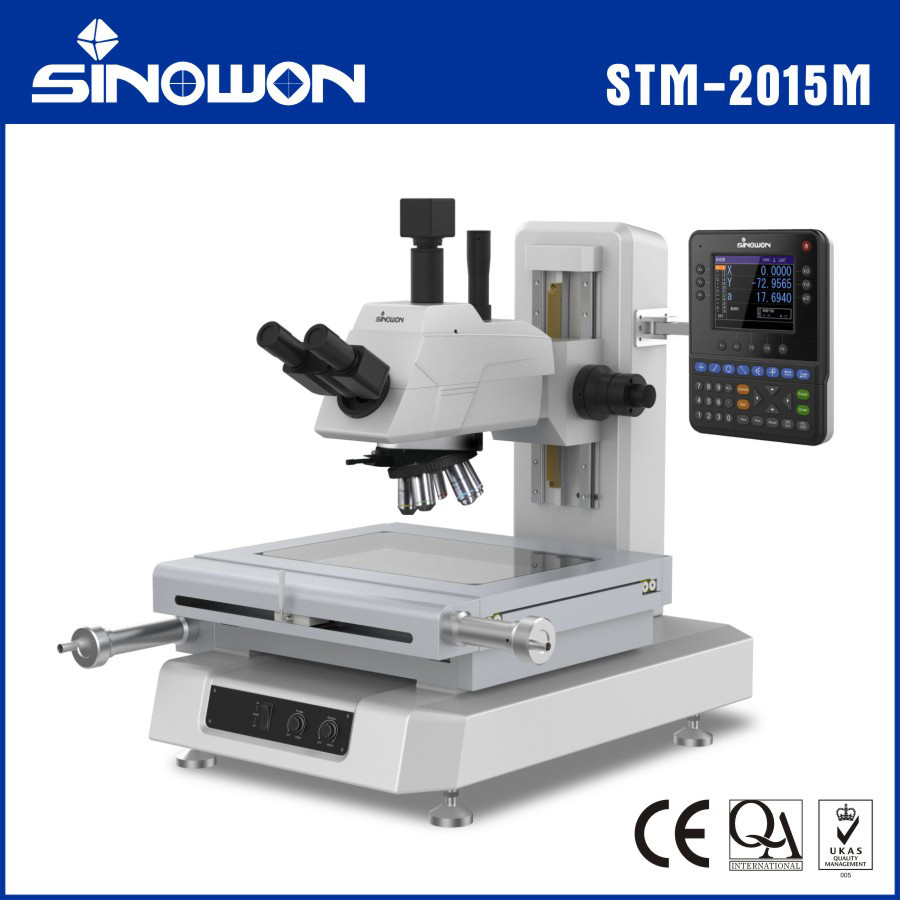

STM-2015M |
STM-3020M |
| Код # |
532 - 180 |
532-190 |
| Поездка по оси X/Y |
200х150 мм |
300х200 мм |
| Разрешение масштаба |
0.0001 мм |
| Точность измерения XY стадии при 20oC. |
(2+L/200) μm L: длина измерения |
| Изображение наблюдения |
Изображение на лицевой стороне (доступно изображение прямой стороны) |
| Окулярная трубка |
Бинокулярный окуляр: WF10/20 |
| Объектив |
Стандартная доставка: 5x, 10x, 20x, 50x; необязательно: 100x |
| Контурное освещение |
Регулируемый светодиод |
| Освещение поверхности |
Регулируемый светодиод |
| Диапазон движения оси Z |
Стандартное расстояние фокусировки: 150 мм, 200 мм необязательно |
| Фокусирование оси Z |
Ручное фокусирование (грубое/мелкое) |
| Функция плавающей стадии XY |
Механизм быстрого освобождения |
| Функция единицы отображения |
Настройка на нуль, переключение направления, выход данных через RS-232 |
| Силовое питание |
AC220/50HZ; AC110V/60Hz |
| Факультативные аксессуары |
Высокоточный вращающийся стол RT4 ((D:165 мм), RT5 ((262 мм) |
|
Цифровая система чтения DP400
|
| Быстромерное программное обеспечение QM2.0 |
| Адаптер CCD и камера CCD |
Оптическая спецификация:
|
Имя
|
Цель |
Очки WF10/22 |
| - Нет, нет. |
W.D. ((мм) |
f ((mm) ️ |
R ((um) |
±▽p(um) |
Увеличение |
Видное поле ((мм) |
| 5x |
0.15 |
11.6 |
40 |
2.1 |
16.3 |
50x |
¢4.4 |
| 10x |
0.3 |
6.3 |
20 |
0.9 |
3.1 |
100 раз |
¢2.2 |
| 20x |
0.4 |
10.3 |
10 |
0.69 |
1.8 |
200 раз |
¢1.1 |
| 50x |
0.8 |
2 |
4 |
0.34 |
0.4 |
500 раз |
¢0.44 |
| 100 раз |
0.8 |
1.96 |
2 |
0.34 |
0.2 |
1000x |
¢0.22 |
Цветовой экран многофункциональный цифровой считыватель DP400
Особенности:
● 5.6Красочный экран и герметизированная кнопка сенсорного силикона с полной информацией, удобная эксплуатация, длительный срок службы;
● Сохранить 100 постоянных элементов изображения, может установить и сохранить текущую дату;
● Многофункциональное измерение: точка, линия, круг,угол, расстояние, прямоугольник, винтовая нить, эллипс, отверстие, округление, предустановка, конструкция и т.д.
● Функция подсчета в обратном или противоположном направлении, значение 1/2, средняя точка, функция разрешения, функция вызова, функция REC ((запись) и измерение цикла;
● Просечение и линейная компенсация доступны для 3-оси, обеспечивают высокую точность измерений;
● может подключать переключатель, принтер, детектор оптических краев и другие множественные вспомогательные средства измерения;
● С полярной и координатной системой, и может отображать миллиметр и дюйм, и может легко смещаться;
● С независимой функцией разрешения пароля, чтобы предотвратить возможность отклонения данных в результате неправильной операции, он также может изменить исходное настройку с разрешения пароля;
● Поддержка нескольких языков:китайский, английский и другие языки.
Спецификация:
| Модель |
DP400 |
| Код # |
510-340 |
| Язык |
Простой китайский, сложный китайский, португальский, немецкий и английский и т.д. |
| Размер ЖК-экрана |
115 мм × 85 мм |
| Разрешение ЖК-экрана |
640*480 |
| Диапазон цифрового дисплея |
8 цифр ((с запятой) |
| Оси отображения |
3 оси (X,Y,Z/Q) |
| Модель отображения Z/Q |
Длина или угол |
| Модель отображения угла |
Степень, минуты и вторая или степень |
| Сигнал линейного масштаба |
TTL квадратная волна или синусная волна переменного тока с двумя 90 ° разницами фазовых углов, мощность привода более 10 MA |
| Разрешение линейного масштаба |
0.1мм,0.2мм,0.5 мм, 1 мм, 2 мм, 5 мм |
| Баудовая ставка |
4800,9600,14400,19200,38400,57600 |
| Порт вывода данных |
RS232,DB-9 Родительский интерфейс |
| Операционная клавиатура |
Запечатанная силиконовая сенсорная клавиатура |
| Порт расширения |
Переключатель ног, принтер, оптический детектор краев и т.д. |
| Входное питание |
AC90V-240V,15W |
| Окружающая среда |
Рабочая температура: 0 °C~40 °C;Температура хранения:-10 °C~60 °C;Относительная влажность:<90% RH |
