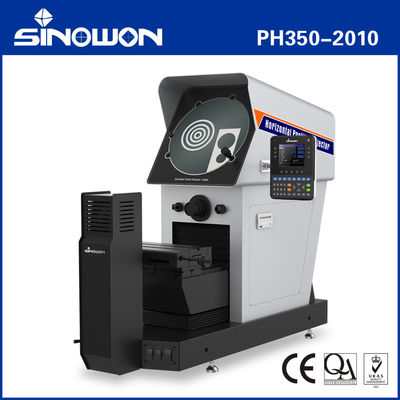

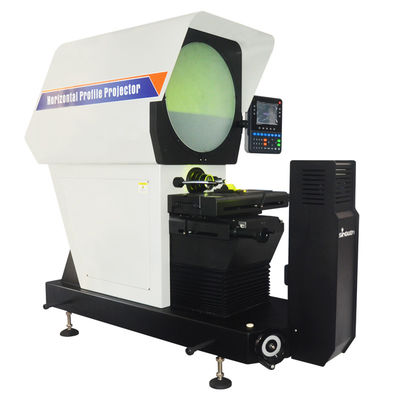

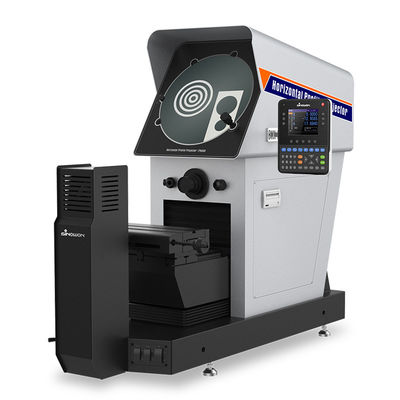

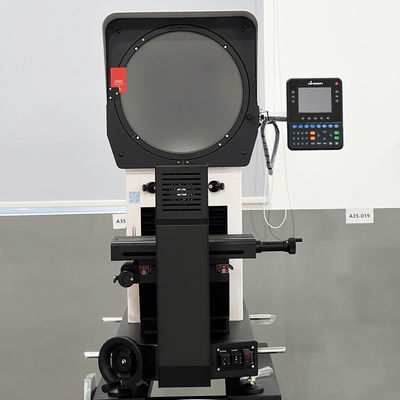

Ø350 мм цифровой горизонтальный проектор PH350-2010
Особенности:
- Система подъема использует линейные проводники и высокоточные винтовые приводы, что делает подъем более комфортным и стабильным;
- Рефлектор процесса покрытия, более четкое изображение и отличная пылестойкость;
- Регулируемый контур и освещение поверхности, чтобы удовлетворить потребности различных деталей;
- Импортируемые светодиодные светильники с высоким освещением и длительным сроком эксплуатации, обеспечивающие высокую точность измерений;
- высокое разрешение оптической системы с четким изображением и ошибкой увеличения менее 0,08%;
- Мощная двухосная система охлаждения вентилятора, значительно увеличивает срок службы;
- Мощный и красочный DRO DP400, реализованный быстрый и точный 2D измерение;
- Встроенный мини-принтер, может печатать и сохранять данные;
- С стандартным 10X объективом, опциональным 20X, 50X объективом, вращающимся столом, переключателем ног, зажимом и т.д.
Спецификация:
| Продукция |
Цифровой проектор горизонтального профиля |
| Режим |
PH350-2010 |
| Код # |
512-350 |
| Размер рабочей стадии |
355х126 мм |
| Путешествия на рабочем этапе |
200х100 мм |
| Сосредоточиться |
90 мм |
| Точность |
≤3+L/200 ((um) |
| Резолюция |
0.0005 мм |
|
Масса погрузки
|
15 кг |
| Экран |
Диаметр экрана: φ380mm, эффективный диапазон ≥ Ø350mm
|
| Угол вращения 0~360°;Разрешение: 1° или 0,01°,точность 6° |
| Цифровое чтение |
DP400 многофункциональный цветный цифровой чтение LCD |
| Освещение |
Контурное освещение:3.2V/10W светодиод
Освещение поверхности: галогенная лампа 220V/130W
|
| Рабочая среда |
Температура: 20°C±5°C, влажность: 40%-70% RH |
| Силовое питание |
AC110V/60Hz; 220V/50Hz, 200W |
Объектив:
| Объектив |
10X ((Std.) |
20X ((Opt.) |
50X ((Opt.) |
| Поле зрения |
Φ35 мм |
Φ17.5 мм |
Φ7 мм |
| Расстояние |
75 мм |
69 мм |
44 мм |

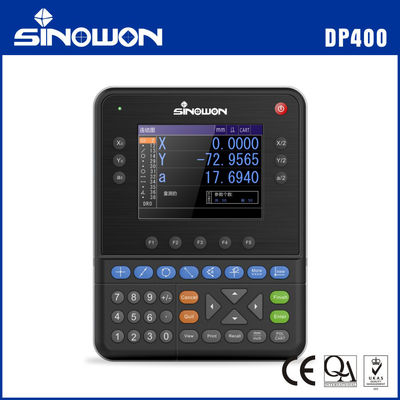

Цветовой экран многофункциональный цифровой считыватель DP400
Особенности:
Ø 5.6Красочный экран и герметизированная кнопка нажатия из силикона, с полной информацией, удобная эксплуатация, длительный срок службы;
Ø Сохранить 100 постоянных элементов изображения, может устанавливать и сохранять текущую дату;
Ø Многофункциональное измерение: точка, линия, круг,угол, расстояние, прямоугольник, винтовая нить, эллипс, отверстие, округление, предустановка, конструкция и т.д.;
Ø Функция подсчета в обратном или противоположном направлении, значение 1/2, средняя точка, функция разрешения, функция вызова, функция REC ((запись) и измерение цикла;
Ø Просечение и линейная компенсация доступны для 3-оси, обеспечивают высокую точность измерений;
Ø может подключать переключатель,принтер, детектор оптических краев и другие множественные вспомогательные измерительные инструменты;
Ø с полярной и координатной системой, и может отображать миллиметр и дюйм, и может легко смещаться;
Ø с независимой функцией разрешения пароля, чтобы предотвратить возможность отклонения данных в результате неправильной работы, он также может изменить исходное настройку с разрешением пароля;
Ø Поддержка нескольких языков:китайский, английский и другие языки.
Спецификация:
| Модель |
DP400 |
| Код # |
510-340 |
| Язык |
Простой китайский, сложный китайский, португальский, немецкий и английский и т.д. |
| Размер ЖК-экрана |
115 мм × 85 мм |
| Разрешение ЖК-экрана |
640*480 |
| Диапазон цифрового дисплея |
8 цифр ((с запятой) |
| Оси отображения |
3 оси (X,Y,Z/Q) |
| Модель отображения Z/Q |
Длина или угол |
| Модель отображения угла |
Степень, минуты и вторая или степень |
| Сигнал линейного масштаба |
TTL квадратная волна или синусная волна переменного тока с двумя 90 ° разницами фазовых углов, мощность привода более 10 MA |
| Разрешение линейного масштаба |
0.1мм,0.2мм,0.5 мм, 1 мм, 2 мм, 5 мм |
| Баудовая ставка |
4800,9600,14400,19200,38400,57600 |
| Порт вывода данных |
RS232,DB-9 Родительский интерфейс |
| Операционная клавиатура |
Запечатанная силиконовая сенсорная клавиатура |
| Порт расширения |
Переключатель ног, принтер, оптический детектор краев и т.д. |
| Входное питание |
AC90V-240V,15W |
| Окружающая среда |
Рабочая температура: 0 °C~40 °C;Температура хранения:-10 °C~60 °C;Относительная влажность:<90% RH |
