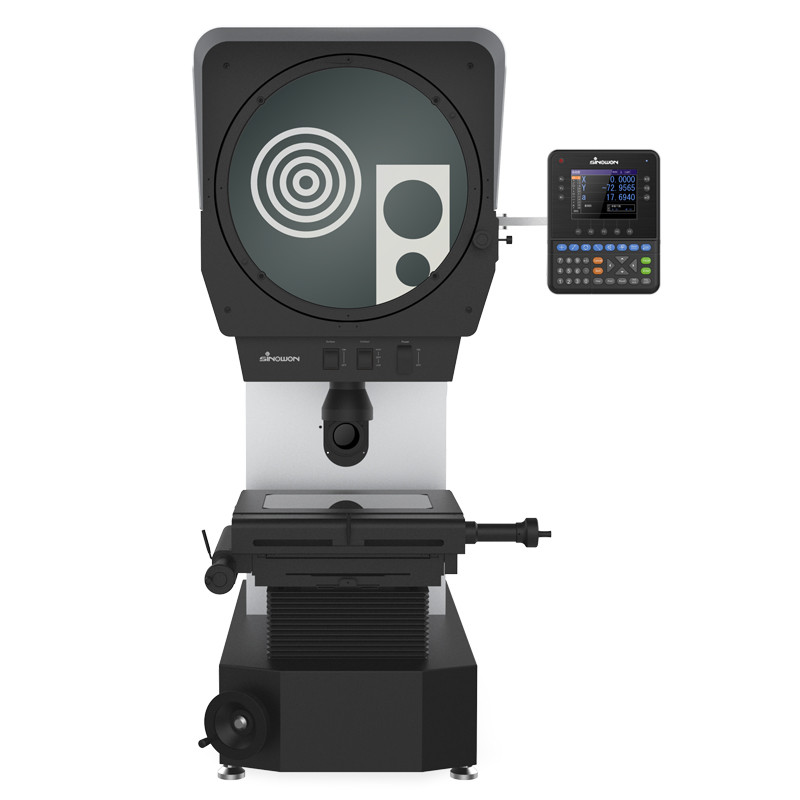

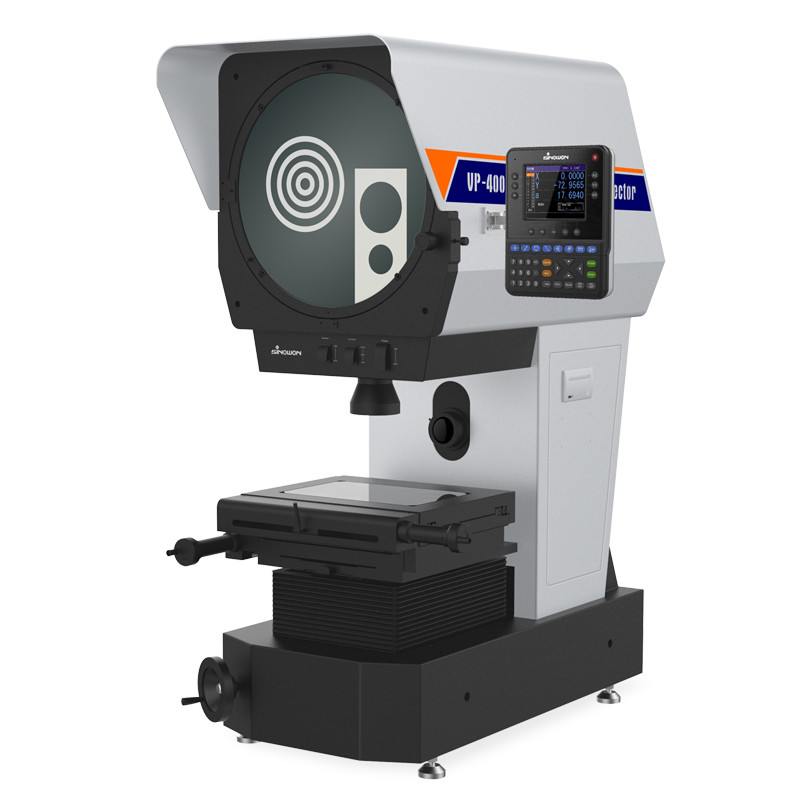

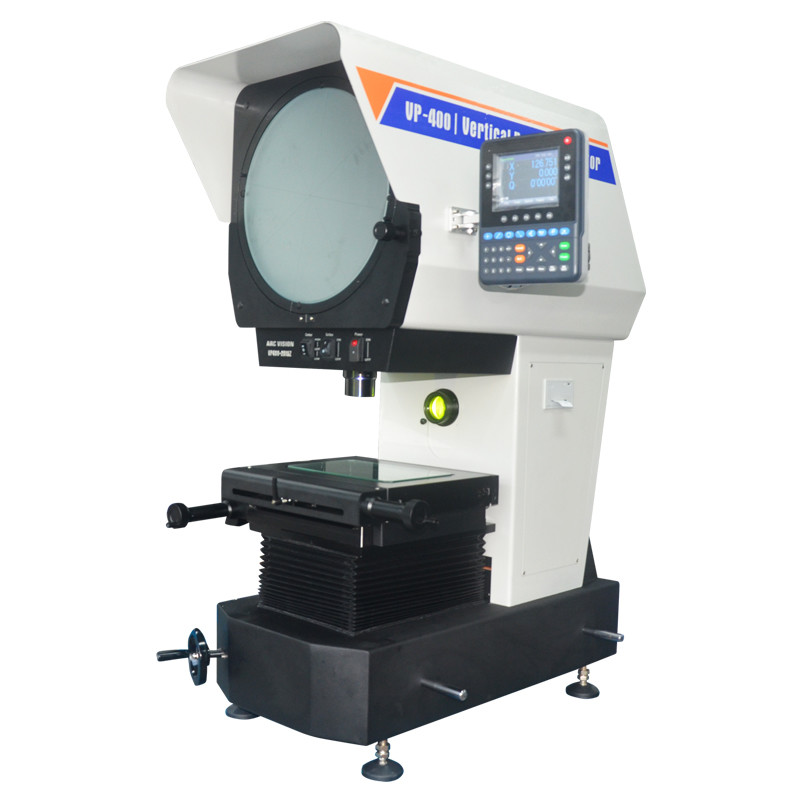

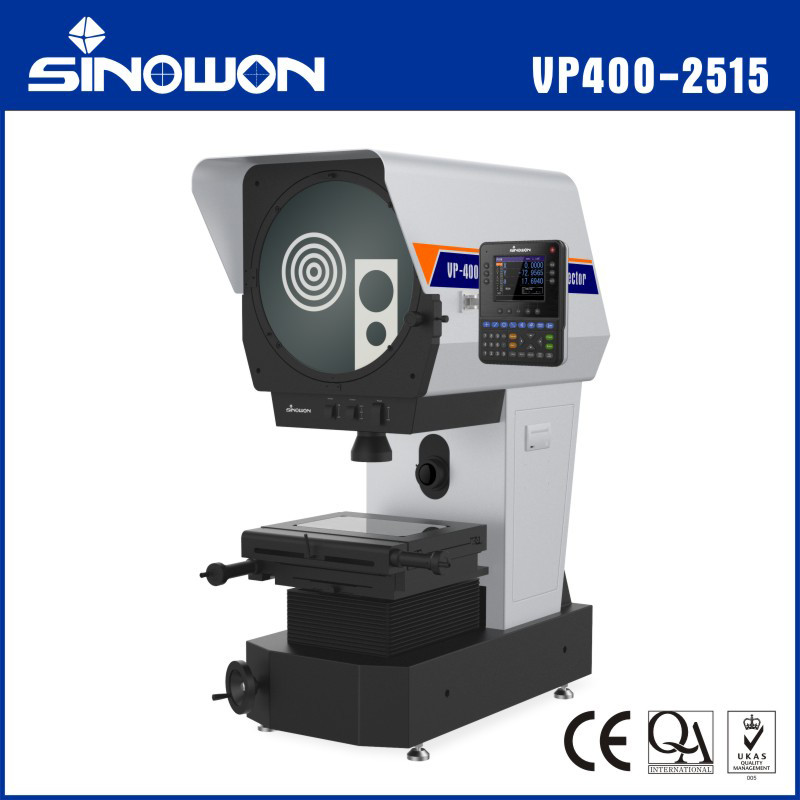

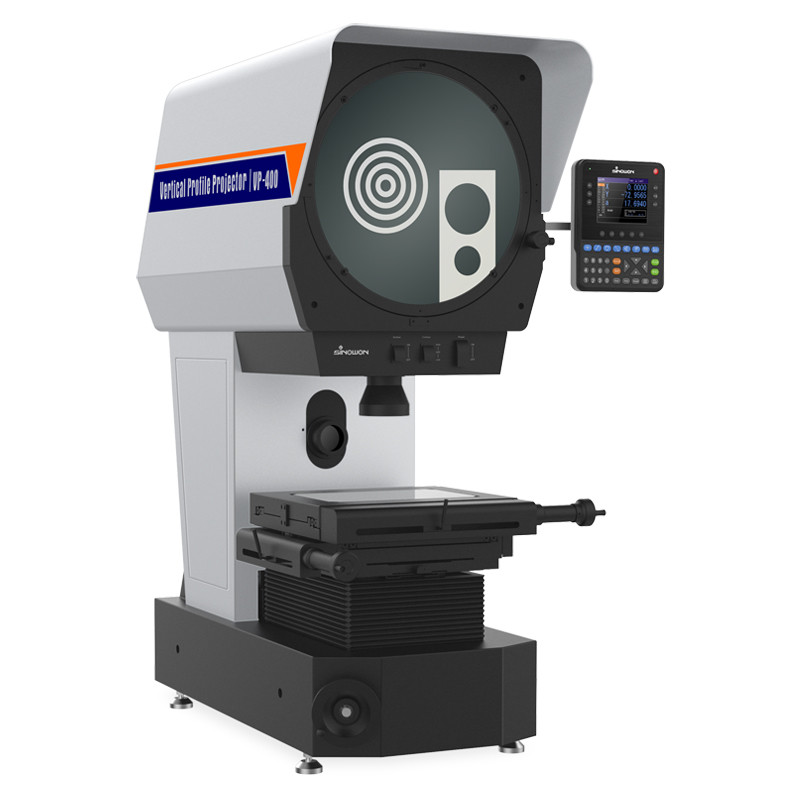

Ø400мм Цифровой вертикальный профильный проектор VP400-2515
Особенности:
● Система подъема использует крестообразные роликовые направляющие и прецизионный винтовой привод, что делает подъем более комфортным и стабильным;
● Отражатель с покрытием, более четкое изображение и отличная пылезащита;
● Регулируемая контурная и поверхностная подсветка для удовлетворения различных потребностей в заготовках;
● Импортная светодиодная подсветка с высоким уровнем освещенности и длительным сроком службы для обеспечения точных измерений;
● Оптическая система высокого разрешения с четким изображением, погрешность увеличения менее 0,08%;
● Мощная система охлаждения с двухсторонним вентилятором, значительно увеличивающая срок службы;
● Мощный и красочный DRO DP400, обеспечивающий быстрое и точное 2D-измерение;
● Встроенный мини-принтер, позволяющий печатать и сохранять данные;
● Со стандартным объективом 10X, опционально 5X, 20X, 50X объектив, поворотный стол, ножной переключатель, зажим и т. д.
Спецификация:
| Товар |
Ø400мм Цифровой вертикальный профильный проектор |
| Обратное изображение |

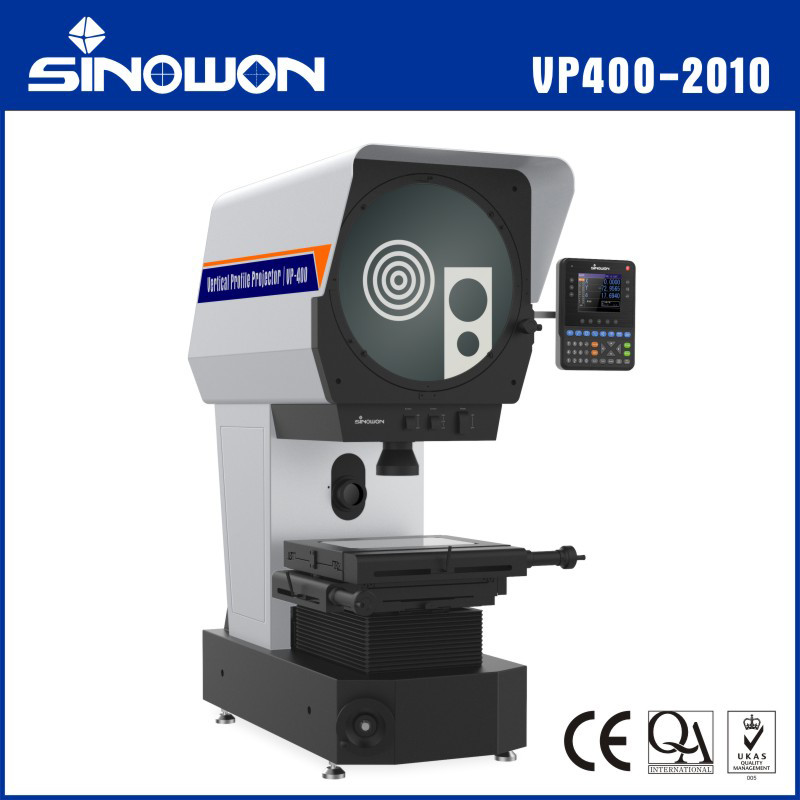

VP400-2010 (#511-410) |
VP400-2515 (#511-420) |
| Прямое изображение |
VP400-2010Z(#511-410Z) |
VP400-2515Z(#511-420Z) |
| Размер металлического стола |
308x408мм |
308x408мм |
| Размер стеклянного стола |
198x306мм |
198x306мм |
| Перемещение стола |
200x100мм |
250x150мм |
| Размеры изделия (Д×Ш×В) |
1003x617x1309мм |
1003x617x1309мм |
| Размеры упаковки (Д×Ш×В) |
1200x800x1580мм |
1200x800x1580мм |
| Фокусировка |
100мм |
| Точность |
≤3+L/200(um) |
| Разрешение |
0.0005мм |
| Вес нагрузки |
10кг |
| Экран |
Диаметр: φ412мм, диапазон измерений ≥ Ø400 |
| Угол поворота 0~360° ; Разрешение: 1 или 0.01°, Точность 6 |
| Цифровое отсчетное устройство |
DP400 (510-340) Многофункциональное цветное ЖК-цифровое отсчетное устройство |
| Освещение |
Контурное освещение: 3,2 В/10 Вт светодиод
Поверхностное освещение: 3,2 В/10 Вт светодиод
|
| Рабочая среда |
Температура 20℃±5℃, влажность 40％－70％RH |
| Электропитание |
AC110V/60Hz; 220V/50Hz,150W |
| Вес брутто/нетто |
280/230кг |
280/230кг |
Объектив:
| Увеличение |
5X (опц.) |
10X (станд.) |
20X (опц.) |
50X (опц.) |
| Поле зрения |
φ80мм |
Φ40мм |
Φ20мм |
Φ8мм |
| Рабочее расстояние |
65мм |
80мм |
67.7мм |
51.4мм |
Стандартная поставка:
| Товар |
Код# |
Товар |
Код# |
| Цифровое отсчетное устройство DP400 |
510-340 |
Мини-принтер |
581-901 |
| Объектив 10X |
511-110 |
Кабель питания |
581-921 |
| Противопылевая крышка |
511-911 |
Устройство зажима экрана |
581-341 |
Цветной экран Многофункциональное цифровое отсчетное устройство DP400
Особенности:
● 5.6〃Цветной экран и герметичная силиконовая сенсорная кнопка, с полной информацией, удобное управление, длительный срок службы;
● Сохранение 100 постоянных элементов изображения, возможность установки и сохранения текущей даты;
● Многофункциональное измерение: точка, линия, окружность, угол, расстояние, прямоугольник, резьба, эллипс, паз, скругление, предустановка, построение и т. д.;
● Функция подсчета в прямом или обратном направлении, значение 1/2, средняя точка, функция разрешения, функция вызова, функция REC (запись) и циклическое измерение;
● Компенсация сечения и линейности доступна для 3-х осей, что обеспечивает высокую точность измерений;
● Возможность подключения ножного переключателя, принтера, оптического определения краев и других вспомогательных измерительных инструментов;
● С полярной и координатной системой, а также отображение в миллиметрах и дюймах, с возможностью легкого переключения;
● С функцией независимого разрешения пароля, чтобы предотвратить возможность отклонения данных из-за неправильной работы, также можно изменить исходную настройку с помощью разрешения пароля;
● Поддержка нескольких языков: китайский, английский и другие языки.
Спецификация:
| Модель |
DP400 |
| Код# |
510-340 |
| Язык |
Упрощенный китайский, традиционный китайский, португальский, немецкий и английский и т. д. |
| Размер ЖК-экрана |
115мм×85мм |
| Разрешение ЖК-экрана |
640*480 |
| Диапазон цифрового отображения |
8 цифр (с десятичной точкой) |
| Ось отображения |
3-оси (X,Y,Z/Q) |
| Модель отображения Z/Q |
Длина или угол |
| Модель отображения угла |
Градусы, минуты и секунды или градусы |
| Сигнал линейной шкалы |
TTL-сигнал прямоугольной формы или синусоидальный сигнал переменного тока с разницей фазового угла 90 °, емкость привода больше 10 мА |
| Разрешение линейной шкалы |
0,1 мкм, 0,2 мкм, 0,5 мкм, 1 мкм, 2 мкм, 5 мкм |
| Скорость передачи данных |
4800,9600,14400,19200,38400,57600 |
| Порт вывода данных |
RS232, интерфейс DB-9 Parent |
| Рабочая клавиатура |
Герметичная силиконовая сенсорная клавиатура |
| Порт расширения |
Ножной переключатель, принтер, оптический искатель краев и т. д. |
| Входное электропитание |
AC90V-240V,15W |
| Рабочая среда |
Рабочая температура: 0 ℃～40 ℃；Температура хранения: -10 ℃～60℃；Относительная влажность:<90%RH |
