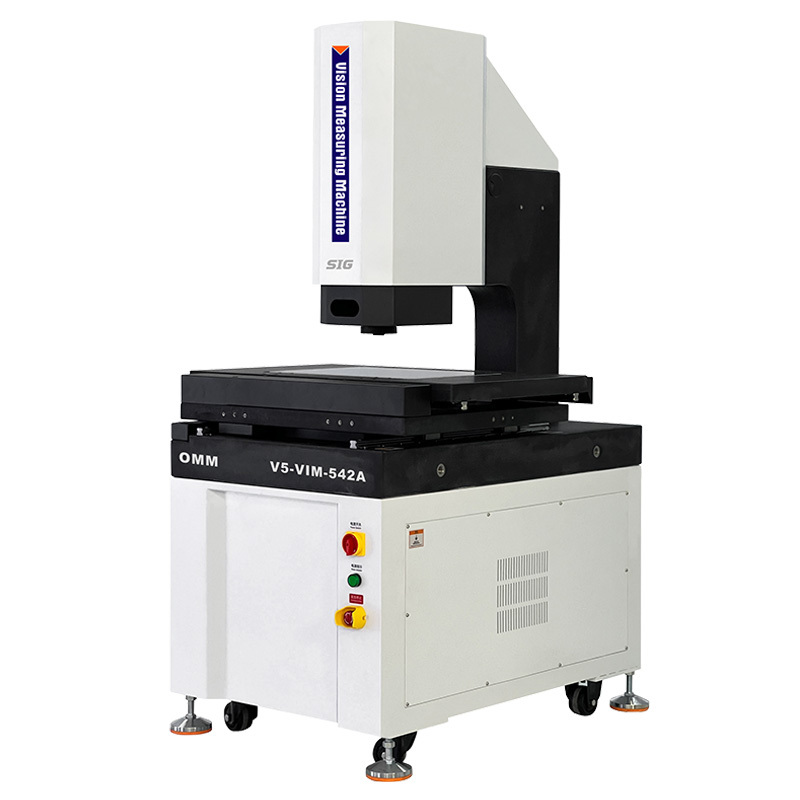

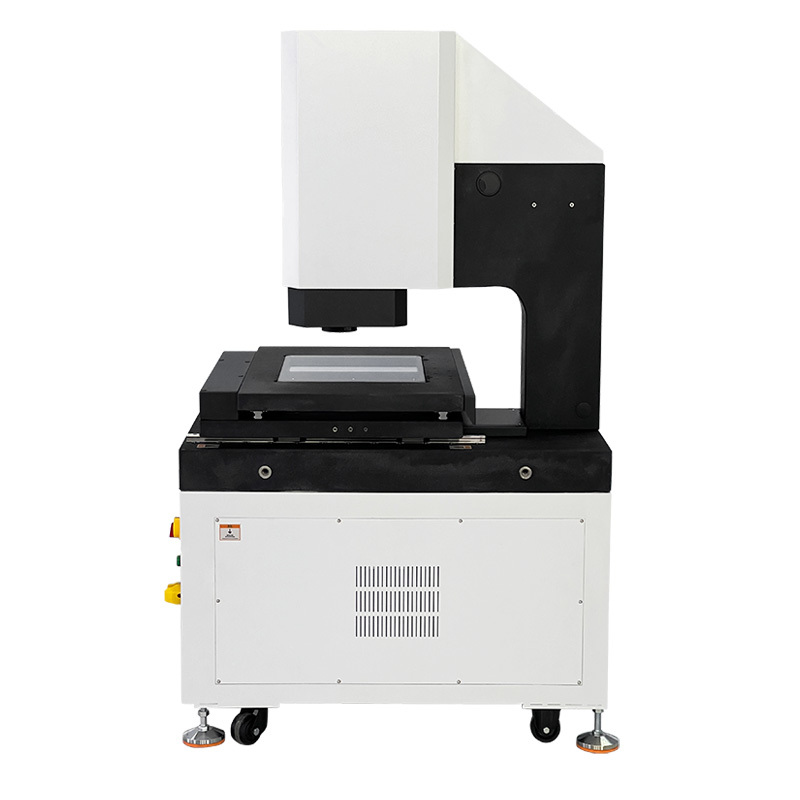

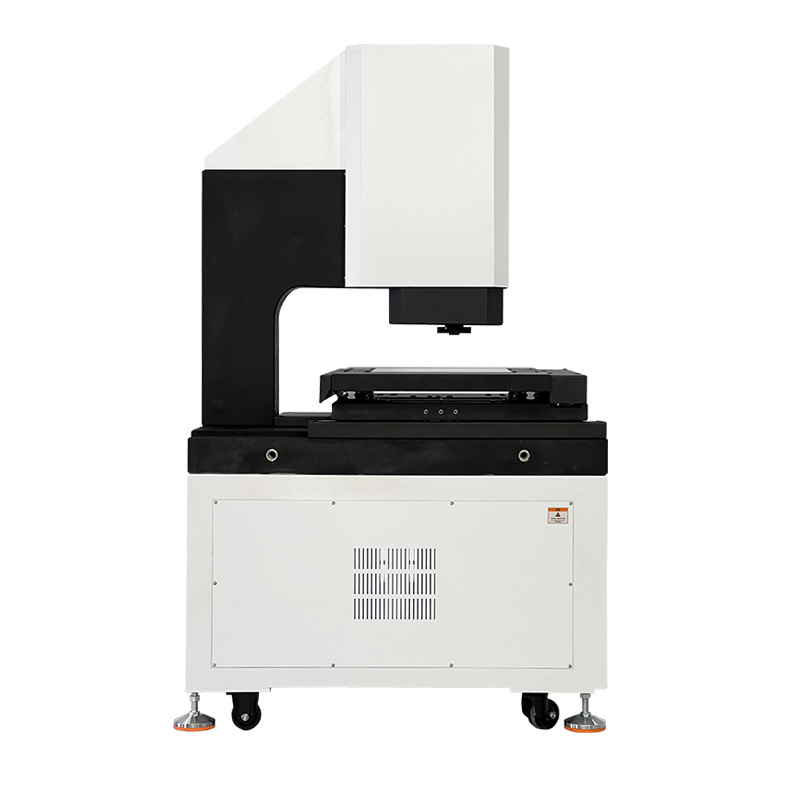

Автоматическая измерительная машина для измерения зрения с подъемником V5-VIMСерия
Характеристика продукта:
l XYZ трехосновое автоматическое точное управление CNC, точное позиционирование;
Гранитная основа и столб, хорошая устойчивость;
l Точные линейные проводники, шаровые винты для шлифования и сервомоторы переменного тока и т.д. обеспечивают точность и стабильность системы движения;
l 0,5 мкм высокоточный решетчатый линейка для обеспечения точности позиционирования и точности измерения системы;
l Цифровая камера с высоким разрешением для удовлетворения потребностей в четком наблюдении и точных измерениях;
6.5X оптический объектив высокой четкости, точный зум, однократная коррекция пикселей;
l Управляемая программой 5-кольцевая 8-областная светодиодная поверхностная подсветка и параллельная светодиодная контурная система освещения интеллектуально регулируют яркость на 256 уровней;
l Автоматическое программное обеспечение для измерения зрения iMeasuring с мощными функциями и легкой эксплуатацией.
Спецификации:
| Продукция |
Автоматическая измерительная машина для измерения зрения с подъемником V5-VIMСерия |
| Модель |
V5-VIM-322 |
V5-VIM-432 |
V5-VIM-542 |
V5-VIM-652 |
| Проезд по оси X/Y (мм) |
300*200 |
400*300 |
500*400 |
600*500 |
| Точность* |
E1x,y |
2.0+L/200 ((um) |
| E1xy |
3.0+L/200 ((um) |
| E1z |
4.0+L/200 ((um) |
| Проезд оси Z (мм) |
200 (необязательно повышение до 300 mm/400 mm) |
| Разрешение веса |
Высокоточный стеклянный решетчатый линейка с разрешением 0,5um |
| Материал рабочего стола |
Гранит |
| Режим наведения |
Высокоточный линейный гид, двойной трассовый двойной слайдер |
| Режим работы |
Контроллер джойстика, работа с мышью, программа автоматического обнаружения |
| Режим работы |
Ручка дистанционного управления, работа мыши, программирование автоматического обнаружения |
|
Освещение
Система
|
Контур |
Светодиодное параллельное контурное освещение |
| Поверхность |
0~255 Бесступенчатое регулируемое светодиодное освещение поверхности |
| Коаксиальная |
Факультативное светодиодное освещение высокой яркости |
| Видеосистема |
"Цифровая камера высокого разрешения" 1/2.9 |
| 6.5X электронная обратная связь зума объектив зум745EF, оптическое увеличение:0.7X-4.5X, увеличение видео: 28X~180X |
| Программное обеспечение для измерений |
iИзмерение |
| Операционная система |
Поддержка операционной системы WIN10/11-32/64 бит. |
| Язык |
Английский, упрощенный китайский, традиционный китайский, другие языковые версии могут быть добавлены. |
| Рабочая среда |
Температура 20°C 2°C, а изменение температуры менее 1°C/ч; влажность 30% ~ 80% RH; вибрация < 0,02g, ≤ 15Hz. |
| Силовое питание |
220В/50Гц/10А |
| Подшипник машины |
0 ~ 30 кг (окончательная грузоподъемность: 50 кг) |
| Размер (WxDxH) мм |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| Чистая масса (kg) |
396 |
466 |
560 |
796 |
| Факультативная конфигурация |
Электронная обратная связь с коаксиальным светом, электрический зум-ленза, контактный зонд, спектр белых точек света, 3D-камера, беспроводный пульт управления Bluetooth. |
Примечание:
L измеряется длиной ((mm), механическая точность оси Z и точность фокусировки сильно связаны с поверхностью заготовки.
Увеличение - приблизительное значение, оно связано с размером монитора и разрешением.
0.5X или 2X объектив является опциональным в зависимости от потребностей.
Описание модели конфигурации продукта ((Пример с V5-VIM-432):
| Категория продукции |
2.5D |
3D |
2.5D |
3D |
| Продукция |
2.5D Автоматическое видение
Измеритель
|
3D автоматический
Контакт и видение
Измеритель
|
2.5D автоматический
Лазерное сканирование и зрение
Измеритель
|
3D автоматическая мультисенсорная
Измеритель
|
| Модель |
V5-VIM-432A |
V5-VIM-432B |
V5-VIM-432C |
V5-VIM-432D |
| Тип |
А. |
В. |
В |
D |
| Значение |
Оптический датчик зумового объектива |
Датчик зумового объектива и датчик контактного зонда |
Датчик зумового объектива и датчик лазера |
Датчик зумового объектива, датчик контактного зонда и датчик лазера |
| Контактный зонд |
Без |
MCP-Kit1 |
Без |
MCP-Kit1 |
| Лазерный модуль |
Без |
Без |
Лазер Omron |
Лазер Omron |
| Версия программного обеспечения |
Я измеряю4.1 |
Я измеряю4.2 |
Я измеряю 5.0 |
Я измеряю 5.1 |
Модели и спецификации машин для измерения автоматического зрения под лезвием:
| Модель |
Код # |
Модель |
Код # |
Модель |
Код # |
Модель |
Код # |
| V5-VIM-322A |
527-120G |
V5-VIM-432A |
527-120H |
V5-VIM-542A |
527-120J |
V5-VIM-652A |
527-120K |
| V5-VIM-322B |
527-220G |
V5-VIM-432B |
527-220H |
V5-VIM-542B |
527-220J |
V5-VIM-652B |
527-220K |
| V5-VIM-322C |
527-320G |
V5-VIM-432C |
527-320H |
V5-VIM-542C |
527-320J |
V5-VIM-652C |
527-320K |
| V5-VIM-322D |
527-420G |
V5-VIM-432D |
527-420H |
V5-VIM-542D |
527-420J |
V5-VIM-652D |
527-420K |
Автоматическая измерительная машина для измерения зрения с подъемником V5Серия измерения пространства:
| Путешествия |
Модель |
Точность |
Ось XПроезд в мм |
Y Ось Путешествие мм |
Ось Z Путешествие мм |
Z-ось Усовершенствованное движение мм |
| E1x,y |
E1z |
| 300х200х200 |
V5-VIM-322 |
2+L/200 |
4.0+L/200 |
300 мм |
200 мм |
200 мм |
250 мм |
| 400х300х200 |
V5-VIM-432 |
2+L/200 |
4.0+L/200 |
400 мм |
300 мм |
200 мм |
300 мм |
| 500х400х200 |
V5-VIM-542 |
2+L/200 |
4.0+L/200 |
500 мм |
400 мм |
200 мм |
400 мм |
| 600х500х200 |
V5-VIM-652 |
2+L/200 |
4.0+L/200 |
600 мм |
400 мм |
200 мм |
400 мм |
Другие спецификации путешествия могут быть настроены.
