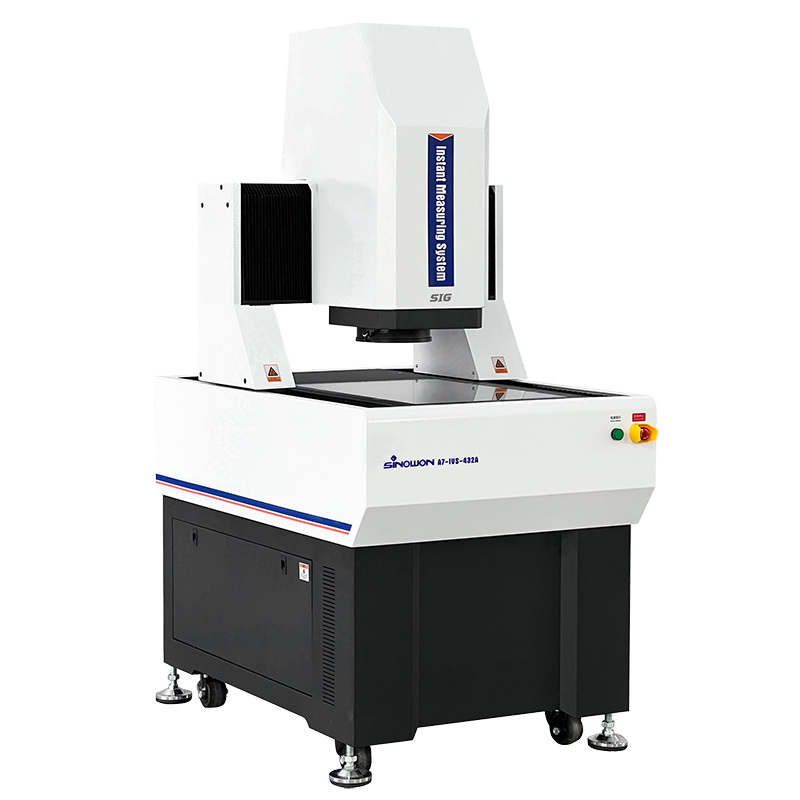

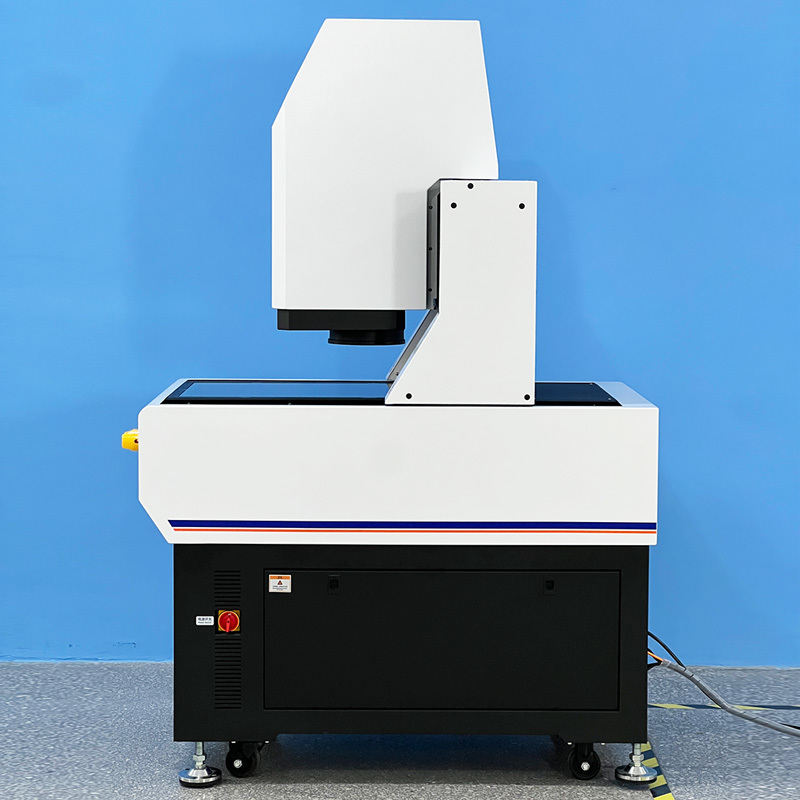

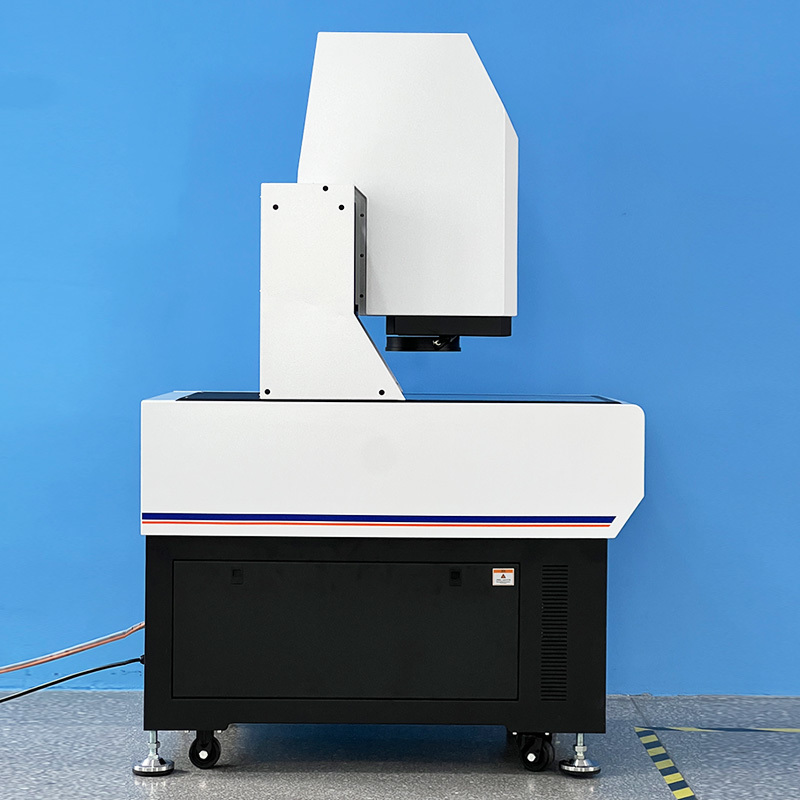

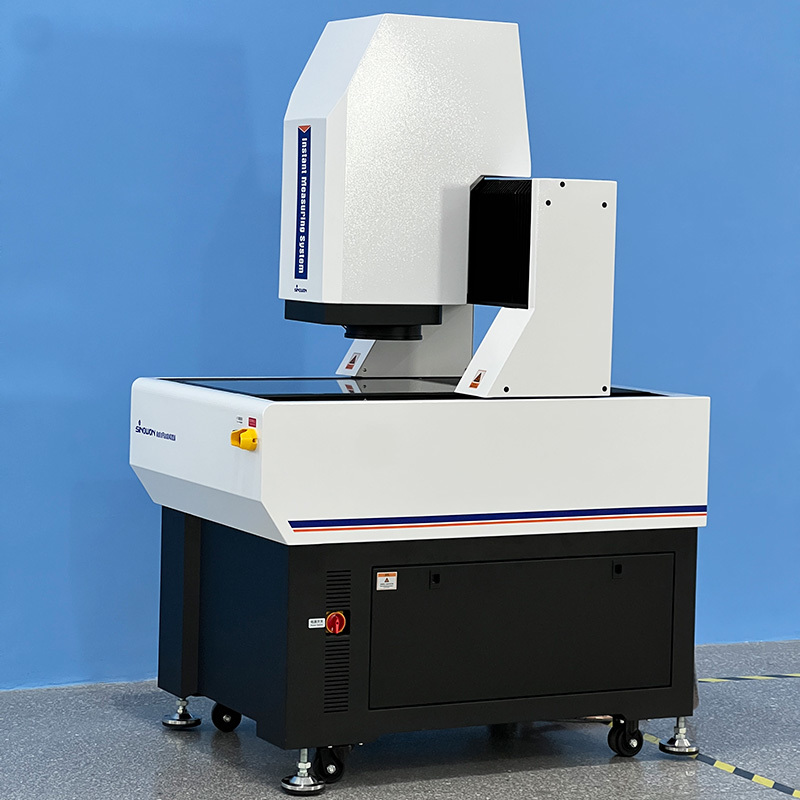

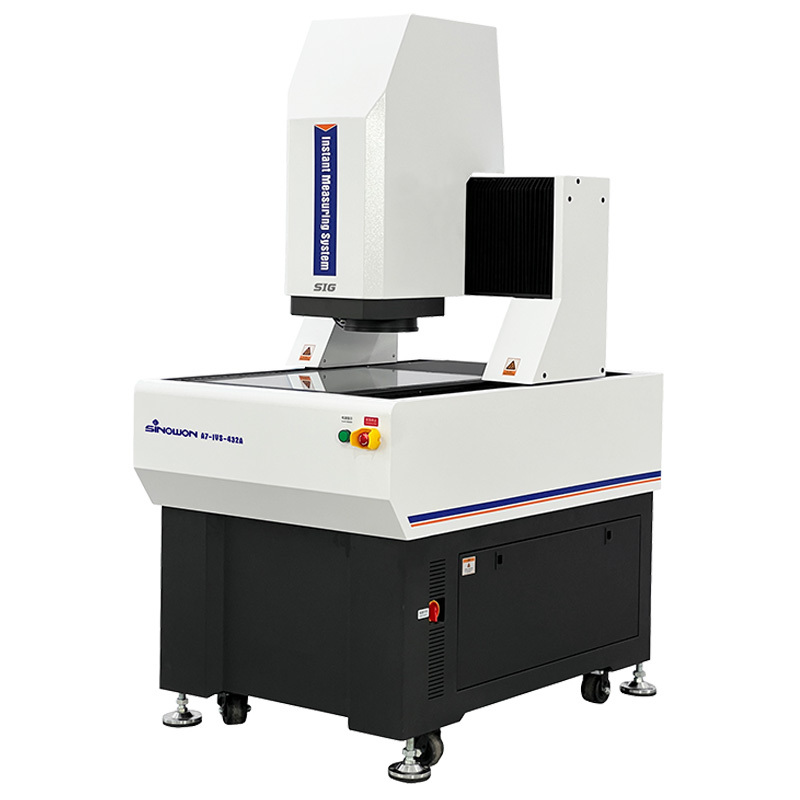

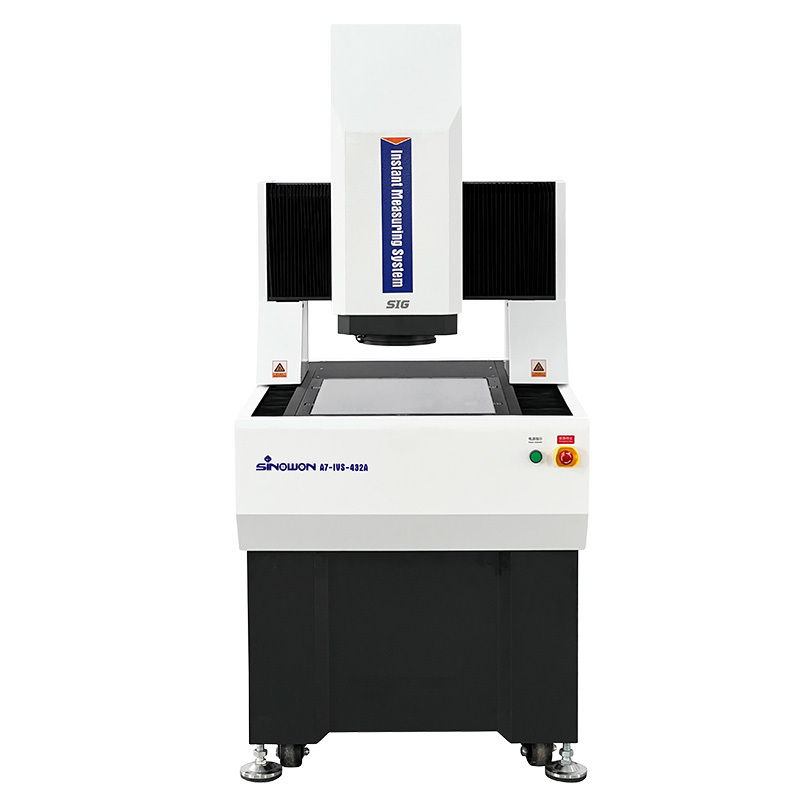

Мобильный мост Оптическая КИМ Решение для мгновенного измерения на месте Серия V7-IVS

Мобильная система измерения мгновенного видения моста A7-IVS Серия

Введение продукта:

Серия AutoFlash представляет собой высокоточную, полностью автоматическую систему измерения мгновенного зрения с портовой структурой,специально разработанный для измерений GD&T с трехосновым автоматическим электрическим управлениемОн оснащен автоматической фокусировкой, автоматическим управлением освещением и автоматической конфигурацией движения как оборудования, так и программного обеспечения.позволяет быстро и точно измерять линейные и геометрические габаритыСтруктура подвижного моста обеспечивает, чтобы измеримая деталь оставалась неподвижной, обеспечивая точность и стабильность измерений, что делает ее подходящей для измерений в таких отраслях промышленности, как электроника,медицинское оборудование, ЖК-дисплеев и аэрокосмических.

Характеристики продуктав:

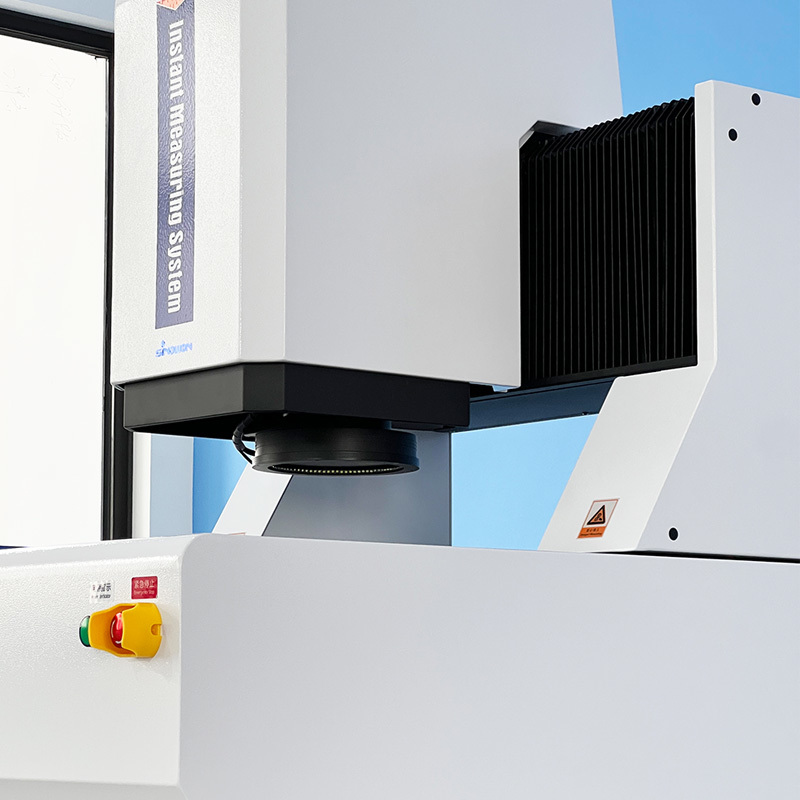

• Оборудована камерой с 20 миллионами пикселей и двойной телецентрической линзой с двойным увеличением, качество изображения отличное;
• Конструкция с высокой телецентричностью ниже 0,02° обеспечивает точность измерений для продуктов с значительными различиями в высоте;
• Низкое искажение телевизора ниже 0,01% и однородность искажения по всему изображению обеспечивают точность измерения с динамической повторяемостью;
• Дизайн с двойным увеличением позволяет эффективно измерять при большом поле зрения и высокоточное измерение при высоком увеличении,удовлетворение двойных потребностей клиентов в эффективности и точности;
• Полностью автоматическое трехосновое CNC-управление точностью XYZ обеспечивает точное позиционирование;
• Использование индийской мраморной основы и колонны обеспечивает хорошую стабильность;
• Точные линейные проводники, заземляющие винты, сервомоторы переменного тока и т.д. обеспечивают точность и стабильность системы движения;
• Линейная шкала высокой точности 0,1 мкм обеспечивает точность позиционирования и измерения системы;

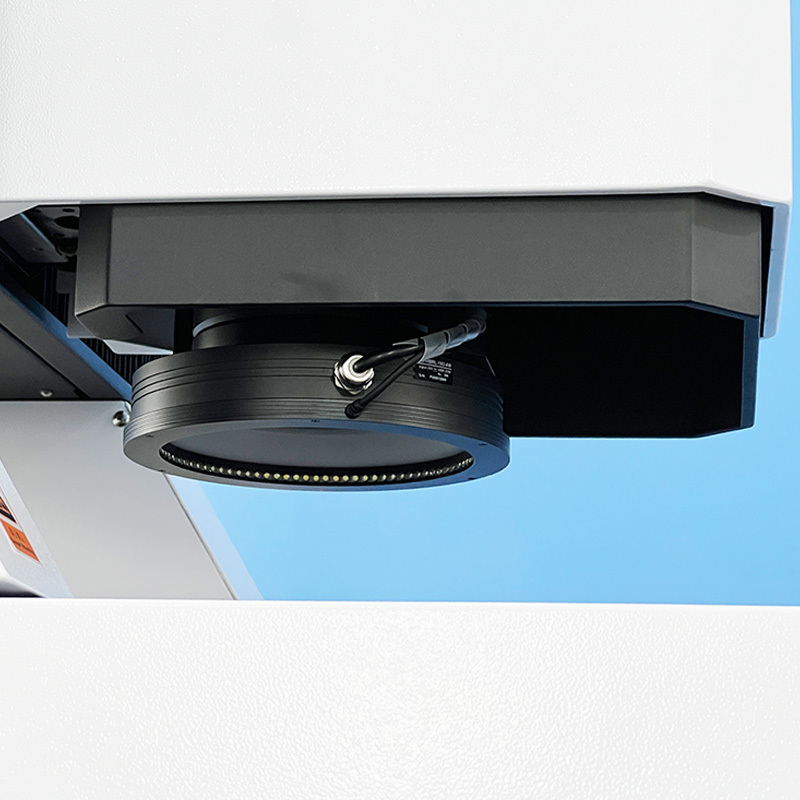

• Оснащенные различными источниками света и интеллектуальной функцией подъема для адаптации к различным сценариям измерений;
• Мощное и простое в использовании программное обеспечение для измерений Geomea улучшает контроль качества;
• Автоматические программы измерений могут быть установлены для эффективного и быстрого выполнения партийных измерений;
• Дополнительные бесконтактные датчики белого света могут быть использованы для измерения толщины, плоскости и т.д.

Применение:

• Он может применяться для точного измерения больших объектов
• Промышленность 3С: экраны для мобильных телефонов, чехлы для мобильных телефонов
• Электронная промышленность: ПКБ
• Новая энергетика: литийные батареи
• Автомобильная промышленность: высокоточные детали

Спецификации:

Описание модели конфигурации продукта (Пример с A7-IVS-432):

Я...nstant Модели и спецификации системы измерения зрения:

Система измерения мгновенного зрения:

Другие спецификации путешествия могут быть настроены в соответствии с потребностями клиента.
