С характеристикой измерения вспышки большого поля зрения, высокой точности, автоматизации, телецентрическая визуализация и интеллектуальное программное обеспечение обработки изображений сотрудничают вместе для измерения,любая измерительная задача становится чрезвычайно эффективнойПросто поместите заготовку в эффективный диапазон измерения, а затем нажмите кнопку,все двумерные габариты заготовки будут автоматически экспортироваться после мгновенного завершения испытания..
Применение в промышленности:
Он широко используется в быстрых измерениях в партиях небольших продуктов и деталей, таких как машины, электроника, формы, литья под давлением, оборудование, резина, низковольтные электрические приборы,магнитные материалы, точечная штамповка, соединители, терминалы, мобильные телефоны, бытовые приборы, печатные платы, медицинские устройства, часы, режущие инструменты и т.д.
Характеристики продукта:
l Для обеспечения точности испытаний используются алгоритмы обработки изображения, такие как обнаружение краев субпикселей, автоматическое очищение и удаление ненормальных точек и регрессия наименьших квадратов.
Он нарушает конвенцию измерений, позволяя измерять общую визуализацию без перемещения испытательной платформы, с высокой скоростью и высокой точностью.
Форма и направление образца могут быть автоматически запоминаться без повторного расположения.
Он подходит для партийного измерения, так как оборудование будет автоматически измерять после автоматической идентификации нескольких деталей и элементов испытания.
l Значения измерений записываются и выводятся автоматически, а затем проводится статистика и анализ, чтобы сделать применение данных испытания более удобным.
Для обеспечения четкого края изображения, отсутствия искажения, восстановления истинного размера продукта, устранения ошибок измерения используются высокоглубокие телецентрические объективы с низким уровнем искажения.и обеспечение точности и повторяемости измерений.
Эффективное партийное измерение значительно сокращает время измерения, повышает эффективность измерений, снижает затраты на рабочую силу и исключает человеческие ошибки.
Технические параметры:
| Продукция |

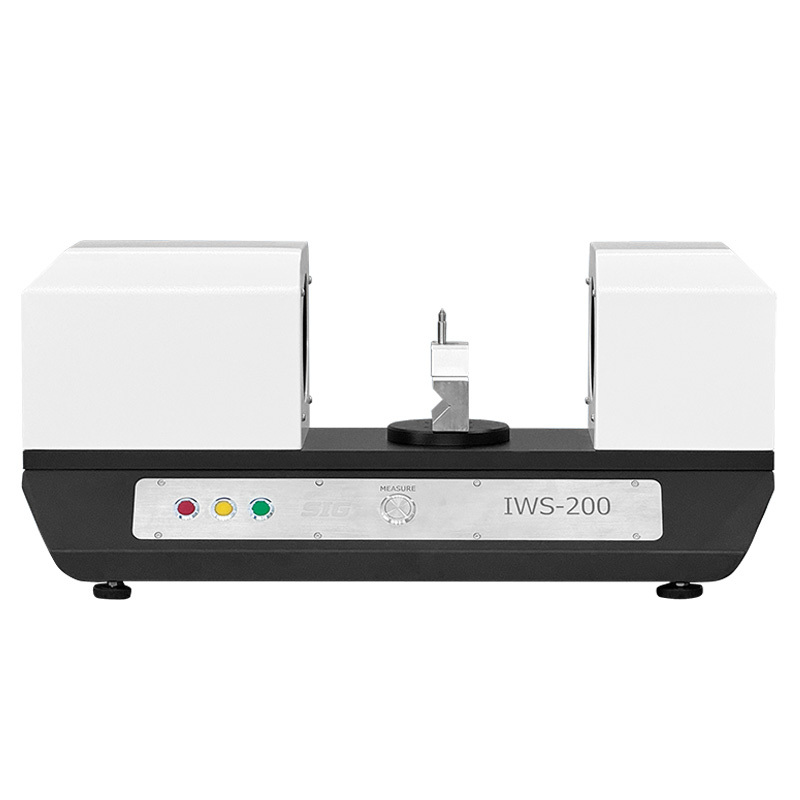

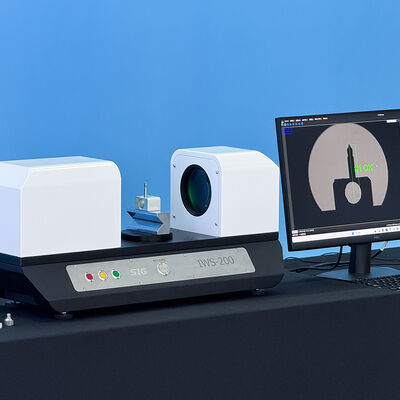

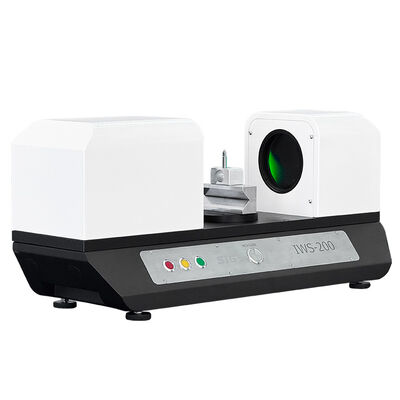

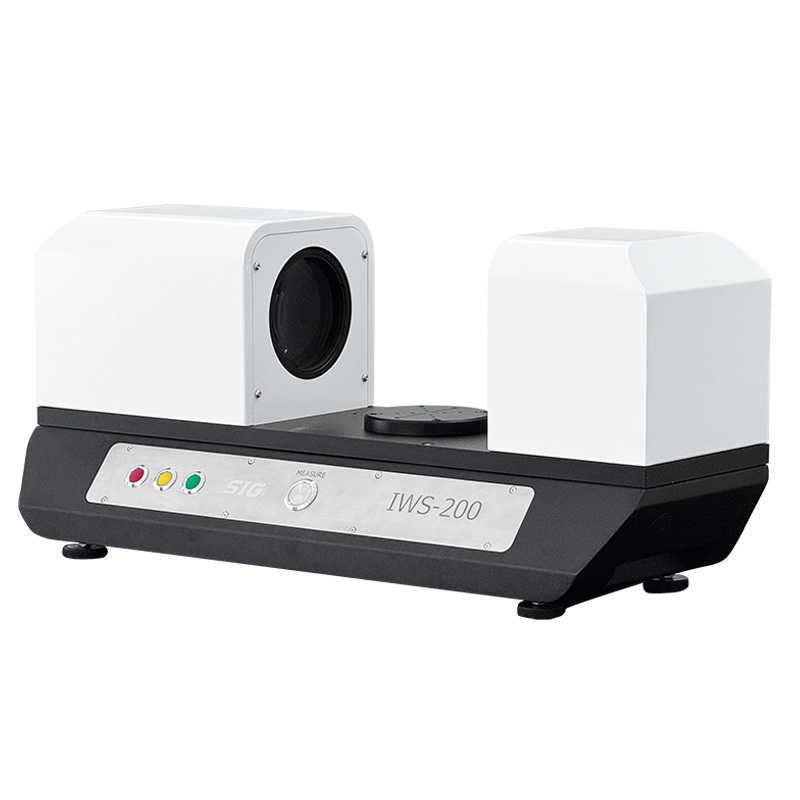

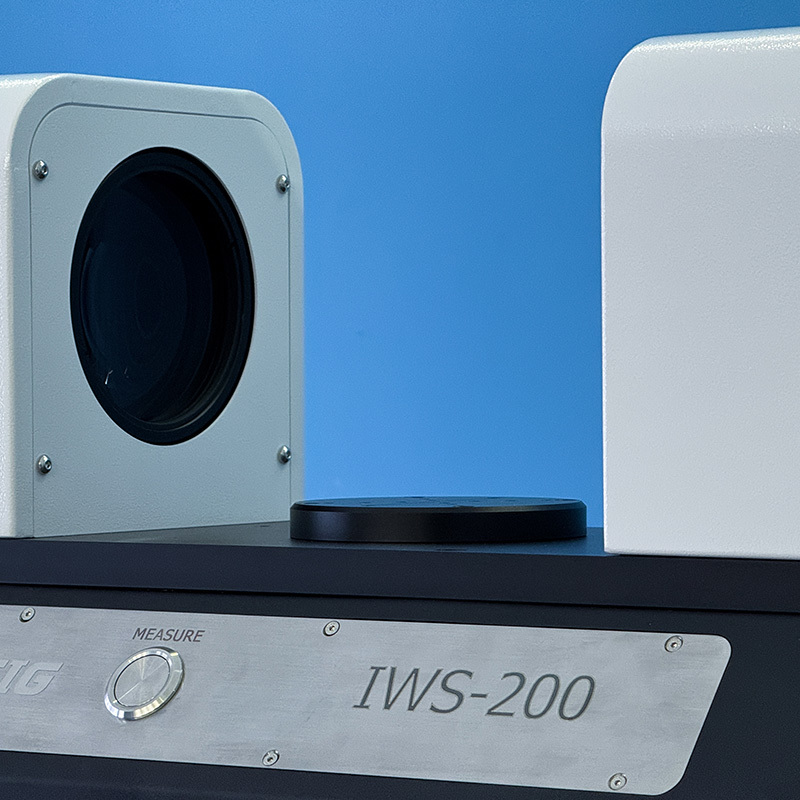

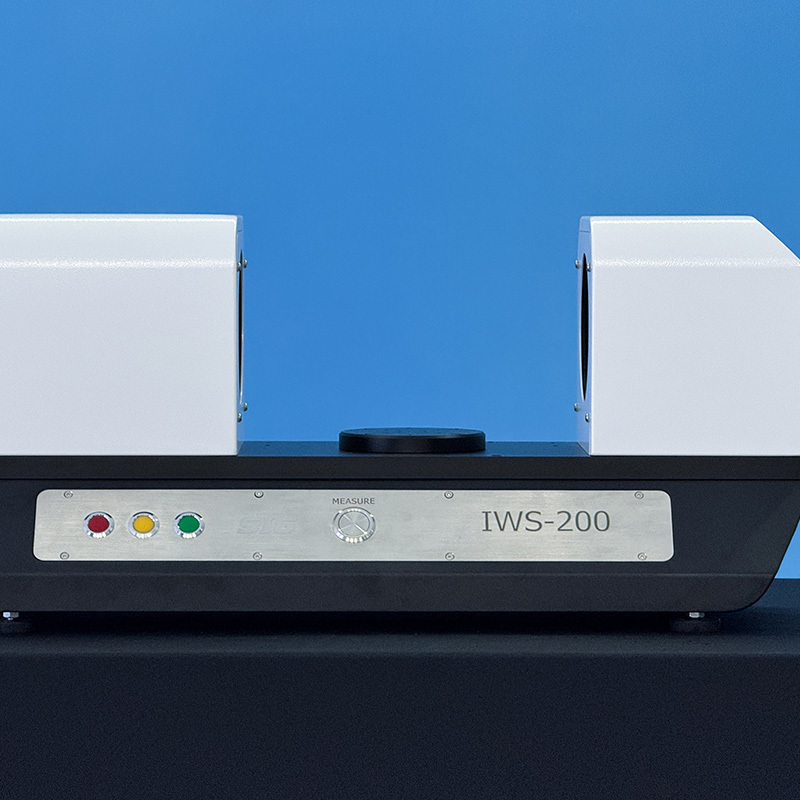

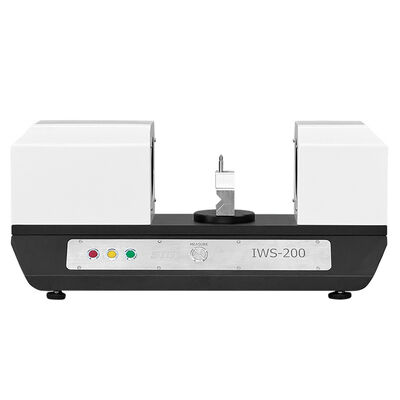

Система измерения горизонтального мгновенного видения |
| Модель |
IWS-200 |
| Код # |
500-200 |
| Диапазон измерений |
φ100 мм, диаметр сцены 120 мм |
| Рабочее расстояние |
145 мм (фиксированный, в центр сцены) |
| Точность измерений |
± 2,0 мкм |
| Точность повторения |
± 0,5 мкм |
| Датчик изображения (пиксели) |
1-дюймовая камера USB3.0, 2000 Вт пикселей |
| Система освещения |
Параллельный нижний источник света, поверхностный кольцевой свет необязателен |
| Очки |
Одноувеличивающее телецентрическое объективное зрение |
| Глубина поля |
12 мм |
| Рабочая среда |
Температура: 0°~45°C |
| Влажность воздуха: 45% ~ 75% RH |
| Вибрация:<0,002g,<15Hz |
| Программное обеспечение для измерений |
Geomea - специальное программное обеспечение для измерений с одной кнопкой |
| Время испытания |
< 5S (менее 100 размеров испытания) |
| Выходные данные |
Отчет о данных автоматических испытаний выхода |
| Функция измерения |
2D измерения: точка, линия, круг, дуга, угол, расстояние, эллипс, O-кольцо, канавка, прямоугольник, параллелизм |
| Вспомогательные функции |
Пересечение, параллельное, вертикальное, тангенциальное, эквивалентное |
| Геометрическая толерантность |
Размерная допустимость, допустимость положения, допустимость формы и положения
(положение, концентричность, перпендикулярность, параллельность, истинная округлость, истинная прямота, контур и т.д.)
|
| Пропускная способность машины |
20 кг |
| Операционная система |
Поддержка операционной системы WIN10, 32/64 бит |
| Язык работы |
Английский, упрощенный китайский, традиционный китайский, другие языки могут быть добавлены |
| Силовое питание |
220В/50Гц/10А |
| Размеры контуры (D)WH) |
(715*263*318) мм (без отображения) |
| Чистая масса |
31 кг |
