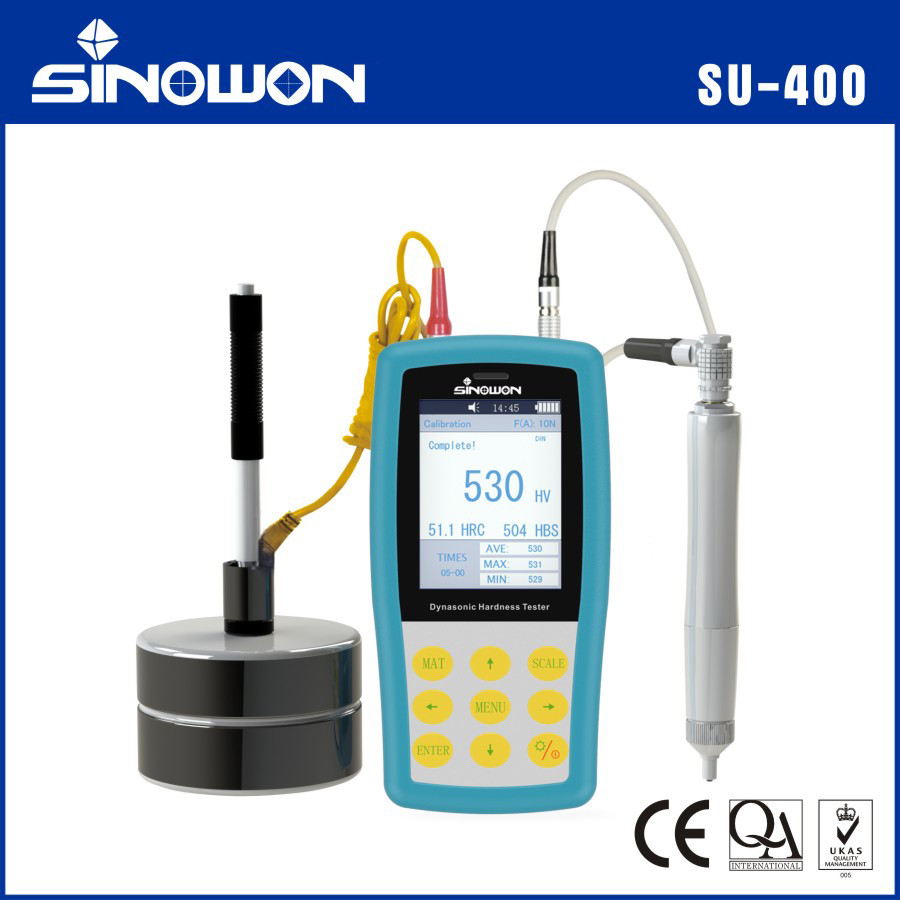

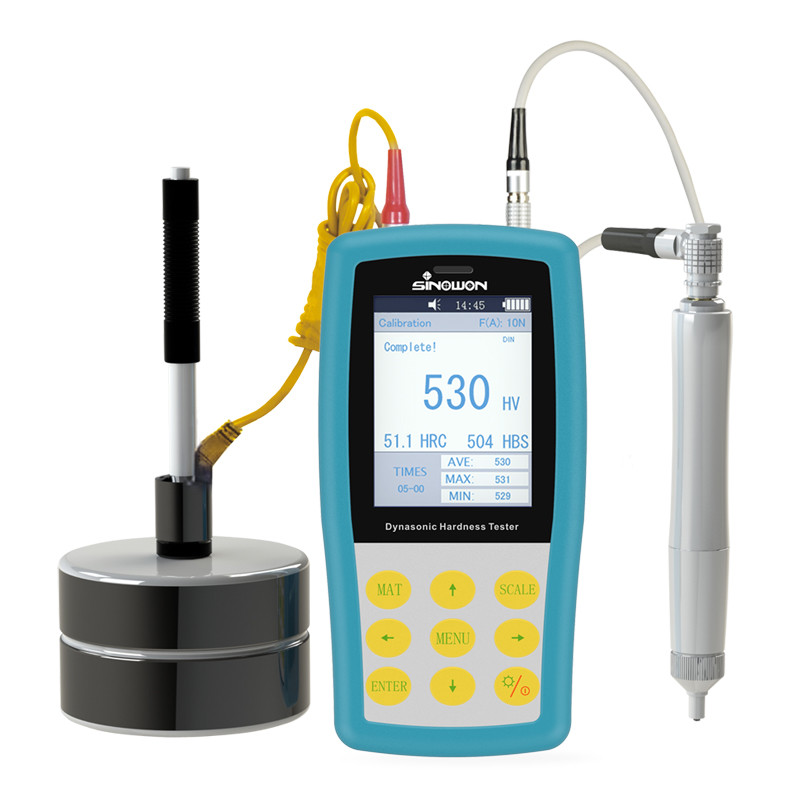

Портативный универсальный твердомер Dynasonic SU-400H
Краткое введение:
• Твердомер Dynasonic SU-400 - это универсальный портативный твердомер с двумя методами испытаний. Он применяет два метода: ультразвуковой контактный импеданс (UCI) и динамический отскок (Leeb) для измерения твердости в одном приборе, что решает дилемму, когда метод Leeb не может измерить твердость покрытий (в UCI), а метод UCI не может измерить твердость материалов с крупнокристаллической структурой в литейной промышленности (в Leeb).
• SU-400 может работать не только с моторизованными и ручными зондами UCI, но и с ударным зондом Leeb, что позволяет универсально измерять твердость материалов с мелкокристаллической или крупнокристаллической структурой в металлургической промышленности.
• Система зондов SU-400 UCI идеально подходит для измерения твердости покрытий, таких как хром, меднение, цементированный слой и азотированный слой.
• Динамическая система зондов SU-400 Leeb подходит для измерения твердости крупнозернистых материалов, таких как литье и ковка.
• SU-400 - это твердомер неразрушающего контроля, поскольку контактное вдавливание слишком мало для наблюдения, это одно из отличных решений для измерения твердости готовой продукции, такой как пресс-формы, шестерни, валы, стержни, винты, рельсы и т. д.
• SU-400 соответствует стандарту ASTM A1038-2005, стандарту DIN DIN50159-1-2008 и национальному стандарту Китая GB/T 34205-2017, GB/T 17394.
Особенности:
• Один прибор - два применения—Поддержка ультразвукового зонда и ударного устройства Leeb.
• Металлический корпус—Металлическая текстура, эффективно экранирует электромагнитные помехи, повышает стабильность прибора.
• Цветной экран—Отображает текущее значение измерения, кумулятивное значение измерения, максимальное, минимальное и среднее значения.
• Передача данных по Bluetooth—Поддержка беспроводной печати по Bluetooth и передачи данных.
• Массовое хранение—Сохранение 1000 групп данных.
• Доступ к калибровке—Сохранение 20 групп данных калибровки без повторной калибровки для одного и того же материала.
Sпецификации:
| Товар |
Твердомер Dynasonic |
| Модель |
SU-400H |
| Код# |
882-151H
|
| Ультразвуковой зонд |
Ручной зонд HP-1K, HP-2K, HP-5K, HP-10K и моторизованный зонд MP-300, MP-500, MP-800, MP-1000 |
| Ударные устройства |
Стандартная поставка: D (опционально DC, DL, D+15, C, G) |
| Шкала твердости |
HL, HV, HB, HRC, HRB, HRA, HS и т. д. |
| Диапазон измерений |
HV:50～1599; HRC:20～68; HB:76～650；HRB:41～105; HLD:170～960；
|
| Точность измерений |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| Разрешение |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| Отображение результатов |
Значение измерения, макс., мин., среднее, одиночный режим, пакетный режим и т. д. |
| Хранение данных |
1000 групп результатов испытаний и 20 групп данных калибровки |
| Передача данных |
Bluetooth |
| Период непрерывной работы |
10 часов (выключение подсветки) |
| Рабочая среда |
Температура: -10℃~50℃; Влажность: 30%~80% |
| Рабочее напряжение |
4.2V |
| Режим зарядки |
USB |
| Размер |
160x80x31 мм |
| Вес |
≤500 г (без учета зонда) |

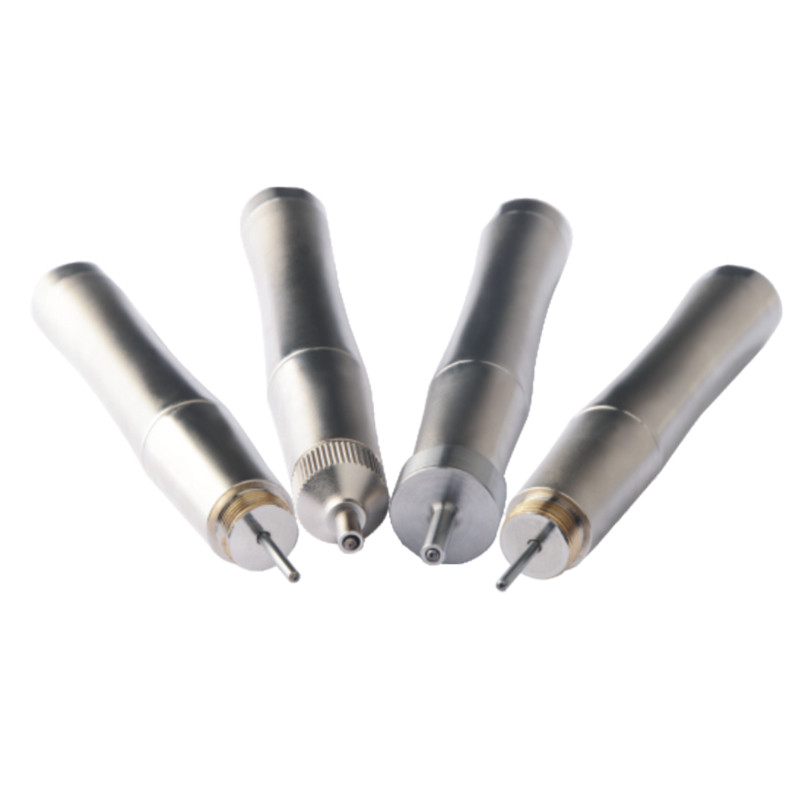

Ручной зонд для ультразвукового твердомера
Особенности:
• Внедрена новейшая технология ультразвуковых датчиков
• Получение точного значения твердости без вспомогательных устройств
• Поддержка быстрого измерения на 360°
• Отличный эргономичный дизайн, удобный в руке
• Подходящий размер и вес зонда удобны для управления
• Быстрое и точное измерение края и фиксированного положения образца
• Микровдавливание, неразрушающее для образца
Технические характеристики ручного зонда:
| Тип зонда |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Код# |
882-311 |
882-321 |
882-331 |
882-341 |
| Примечание |
Опционально |
Стандарт |
Опционально |
Опционально |
| Нагрузка |
10N |
20N |
50N |
98N |
| Диаметр |
21 мм |
21 мм |
21 мм |
21 мм |
| Длина |
154 мм |
154 мм |
154 мм |
154 мм |
| Диаметр колеблющегося стержня |
2,4 мм |
2,4 мм |
3 мм |
3 мм |
| Шероховатость измерительной поверхности |
Ra<3,2 мкм |
Ra<5 мкм |
Ra<10 мкм |
Ra<15 мкм |
| Минимальный вес испытуемого материала |
0,3 кг |
0,3 кг |
0,3 кг |
0,3 кг |
| Минимальная толщина испытуемого материала |
2 мм |
2 мм |
2 мм |
2 мм |

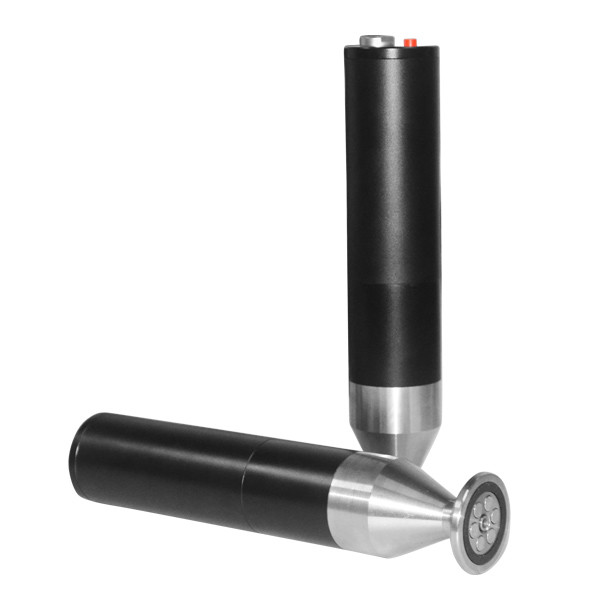

Моторизованный зонд для ультразвукового твердомера:
Особенности:
• Внедрена новейшая технология ультразвуковых датчиков
• Получение точного значения твердости без вспомогательных устройств
• Отличный эргономичный дизайн, удобный в руке
• Быстрое и точное измерение края и фиксированного положения образца
• Микровдавливание, неразрушающее для образца
• Моторизованное управление, быстрое измерение одним нажатием
• Устранение ошибки дрожания руки с помощью ручного зонда, более высокая точность и повторяемость
• Больше подходит для тонких деталей, твердости слоя покрытия
Технические характеристики моторизованного зонда:
| Тип зонда |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Код# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Примечание |
Опционально |
Опционально |
Опционально |
Опционально |
Опционально |
| Нагрузка |
3N |
5N |
8N |
10N |
20N |
| Диаметр |
46 мм |
46 мм |
46 мм |
46 мм |
46 мм |
| Длина |
200 мм |
200 мм |
200 мм |
200 мм |
200 мм |
| Диаметр колеблющегося стержня |
3,7 мм |
3,7 мм |
3,7 мм |
3,7 мм |
3,7 мм |
| Минимальный вес испытуемого материала |
0,3 кг |
0,3 кг |
0,3 кг |
0,3 кг |
0,3 кг |
| Минимальная толщина испытуемого материала |
2 мм |
2 мм |
2 мм |
2 мм |
2 мм |
Применение портативного универсального твердомера Dynasonic:
• Измерение твердости кромки фланца и штамповки корня зуба шестерни, пресс-формы, листа, поверхностно-закаленного зуба и канавки шестерни, а также конической детали;
• Измерение твердости оси, тонкостенной трубы и контейнера;
• Измерение твердости колес и ротора турбины;
• Измерение твердости лопасти резца;
• Измерение твердости сварных деталей;
• Измерение определенной глубины отверстия, глубокой вмятины, выпуклой метки большего радиуса, неправильной плоскости;
• Измерение твердости большинства черных металлов, цветных металлов и других сплавов в промышленном производстве.
