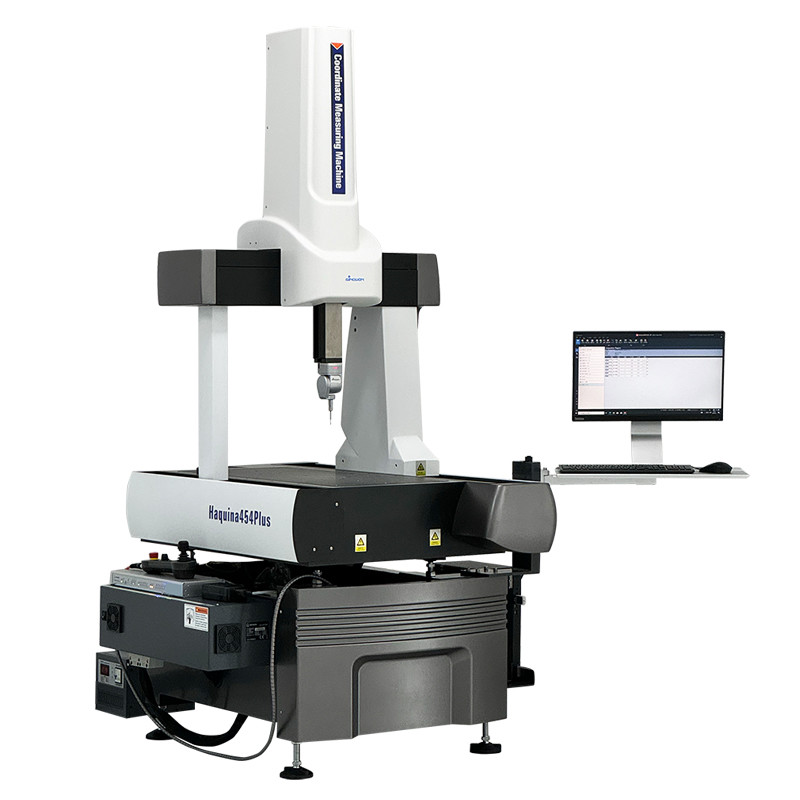

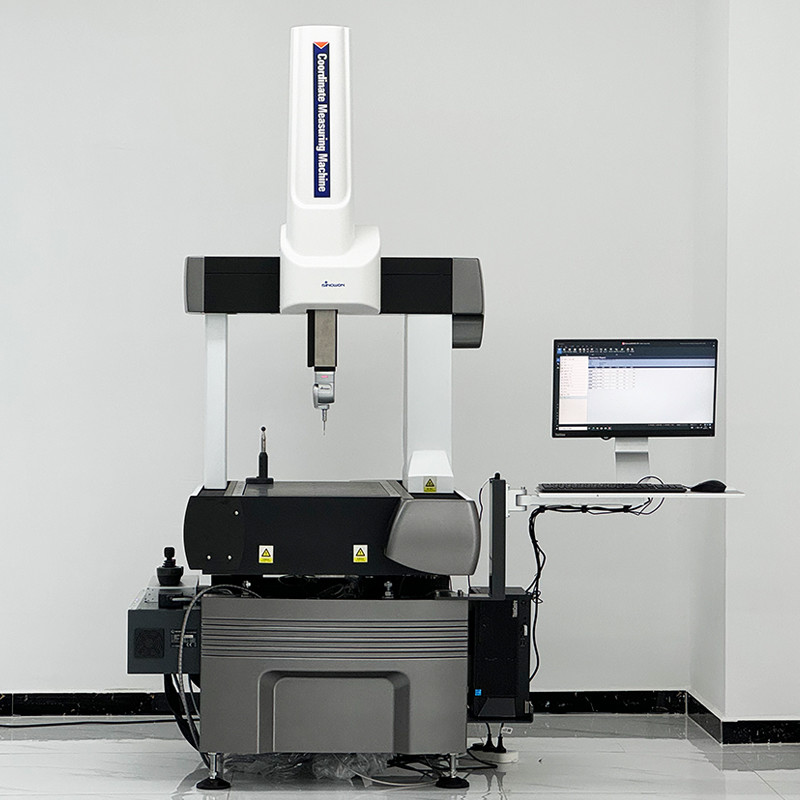

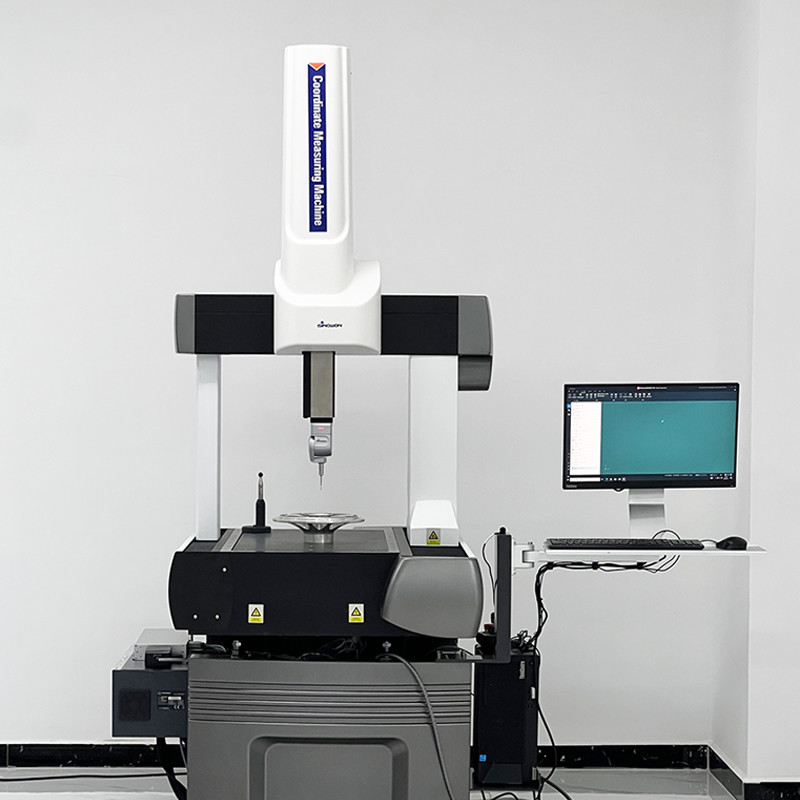

Полуавтомобильный подвижный мост Координатное измерительное устройство CMM Измерительное оборудование

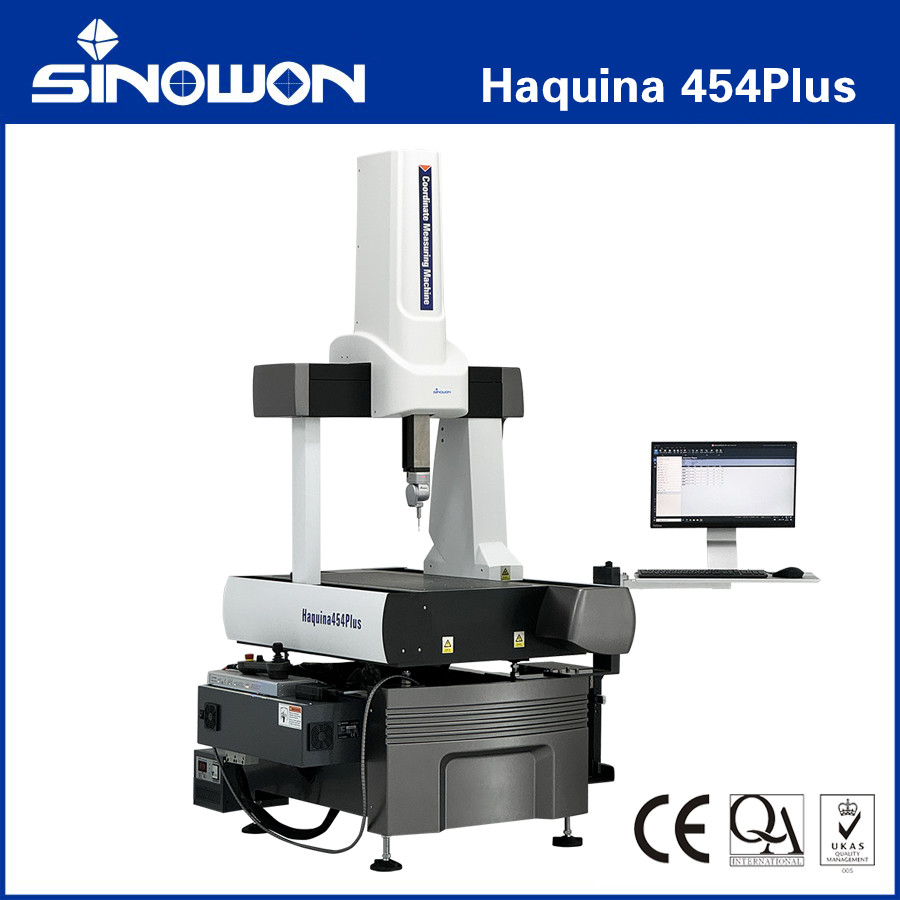

Полуавтоматический подвижный мост Координатное измерительное устройствоHАквариум454Плюс

Техническое описание

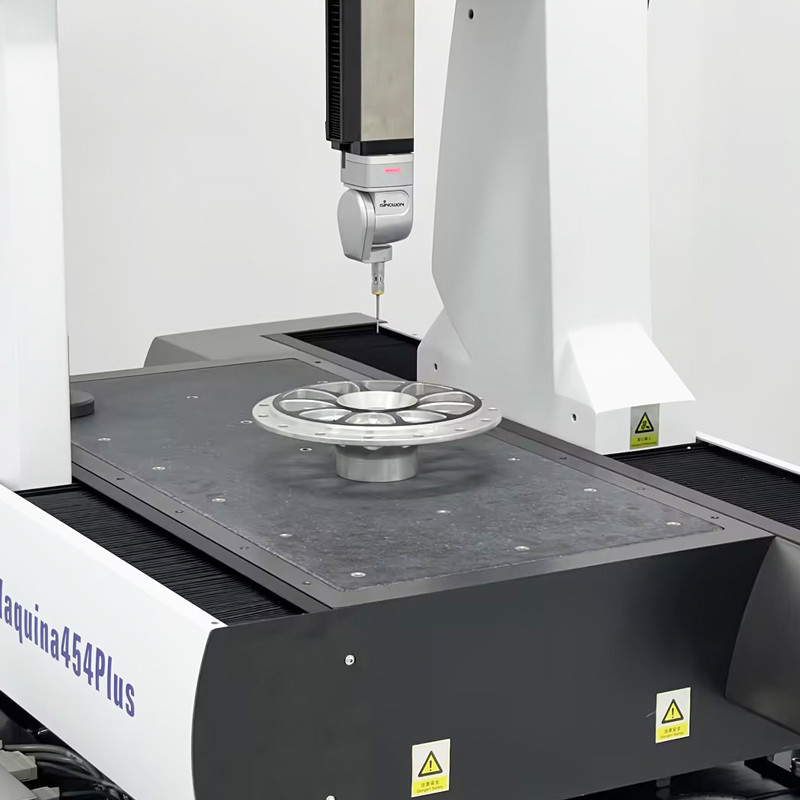

Технические особенности:

• С помощью трехосной конструкции, вы можете очень хорошо противостоять пыли и мусору, затем обеспечить стабильность и точность точной системы.
• Система компенсации температуры: три оси машины и деталь имеют высокоточный датчик температуры.Это очень эффективно и надежно, не гарантируя точности заготовки при различных температурах., без постоянной температуры.
• Обеспечить наилучшую производительность движения с высокой надежностью линейного проводника из нержавеющей стали, высокопроизводительного двигателя и высокопроизводительного механизма передачи.
• Стандартная система пассивной вибрационной изоляции может справиться с большинством источников вибрации.
• Компактная конструкция без источника воздуха.
• Инспектор, оснащенный мощным программным обеспечением для измерений (RATIONAL-DMIS), который не имеет себе равных, может выполнять любые общие задачи по измерению и инспекции.

ПОценки:

Спецификации для окружающей среды:

Примечание: Руководство по подготовке площадки поможет клиенту узнать, как достичь требований к помещению.

CMMПрограммное обеспечение для измерений и инспекций:

External-array Software, Inc была основана в начале 2001 года. У нас более 25 лет успешного опыта разработки программного обеспечения CMM, RationalDMIS как программного обеспечения CMM нового поколения,Он разработан под полным контролем., отличающийся простотой, мощностью и высокой эффективностью, не только высоко ценится экспертами в отрасли CMM с момента выхода на рынок,но также завоевывает доверие клиентовМировой объем продаж превышает 10000 комплектов.

Некоторые из клиентов включая: General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker...

• RationalDMIS всегда в ногу со всемирно передовыми стандартами, в самом начале проектирования,RationalDMIS полностью разработан на основе DMIS и является одним из программ CMM в мире, который в высокой степени поддерживает стандарт DMIS.

• Уникальный и краткий пользовательский интерфейс, без всплывающих окон, без сложного процесса ввода и проверки. Избегайте избыточности интерфейса, вызванной более чем одним всплывающим окном.Снижение и перетасовка максимально упростили процесс работы.

• Поддержка RationalDMIS I++, успешно прошла аутентификацию PTB.

• Беспрепятственно интегрирует CAD-данные с процессом программирования и измерений CMM, используя мощные инструменты моделирования и предотвращения столкновений в RationalDMIS

• 100% графическое отображение:все операционные процессы могут быть отображены на 100% в графике.

• Согласно различным стандартам: ISO / ANSI / DIN / GB...
• Оценивает различные допустимые значения: расстояние,угол,угломерность,перпендикулярность,параллельность,положение,цилиндричность,концентричность,круговое течение,общий течение,круговое течение,угол конуса,диаметр,радиус,плоскость,ПрямостьПрофиль точки, профиль кривой, профиль поверхности, симметрия, ширина.
• Диверсифицированные отчеты: традиционный текстовый выход, графический выход, отчет Formerror...
• Вывод различных форм, включая HTML, Excel, PDF, DMO и т.д.
• Поддержка шаблонов вывода, определенных конечным пользователем.






• Специализированные модули RationalDMIS, включая SPC,CCD,Laser,Blade,Gear,Cam,NetOffline,NetReport,UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod Native Translator.
• Мощный модуль CWS: программное обеспечение поддерживает использование обнаружения CWS,и может применяться для обнаружения изогнутой поверхности контура 3D стекла, таких как изогнутое стекло мобильных телефонов и автомобильных приборов стекла.

Система зондирования:

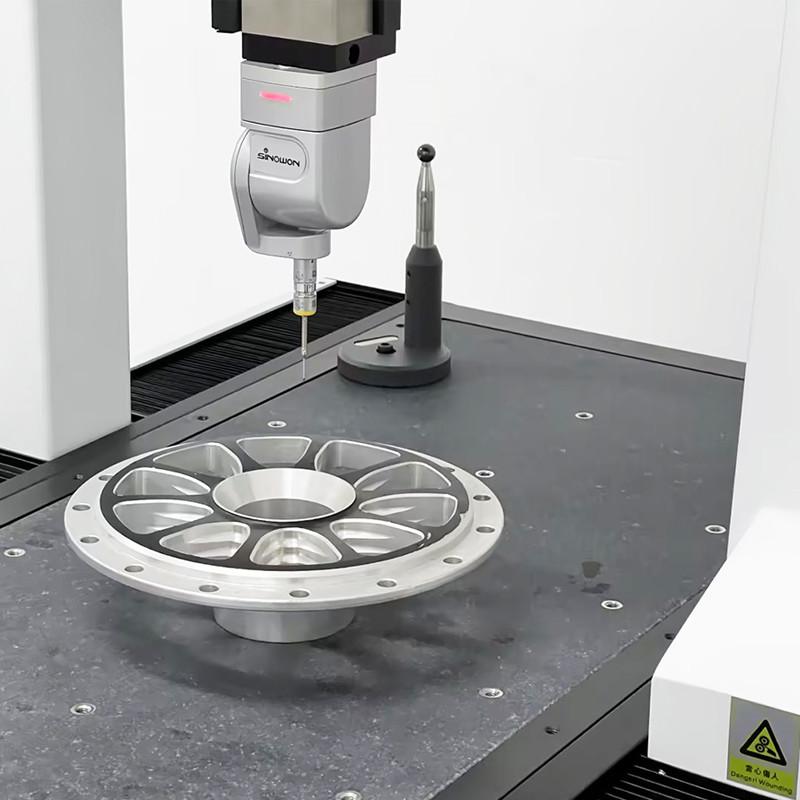

Ручная индексация головы зонды Ренишоу MH20i

MH20i - это ручная регулируемая голова зонда с модулем, меняющимся от Renishaw.

Он включает в себя кинематическую крепку TP20 с индексацией на 2 оси.

Он может достигать 168 повторяемых положений с увеличением на 15°.

Характеристики
Индексируемая ось A (Pitch)	от 0° до 90°, шаг 15°
Индексируемая ось B (Roll)	±180°, шаг 15°
Вес	210 г
Повторяемость позиционирования	10,5 мкм
Максимальная протяженность	75 мм
Характеристики TP20
Ощущение направления	5 направлений, ±X, ±Y, +Z
Однонаправленная повторяемость	00,35 мкм
Модуль изменяет повторяемость	20,0 мкм
