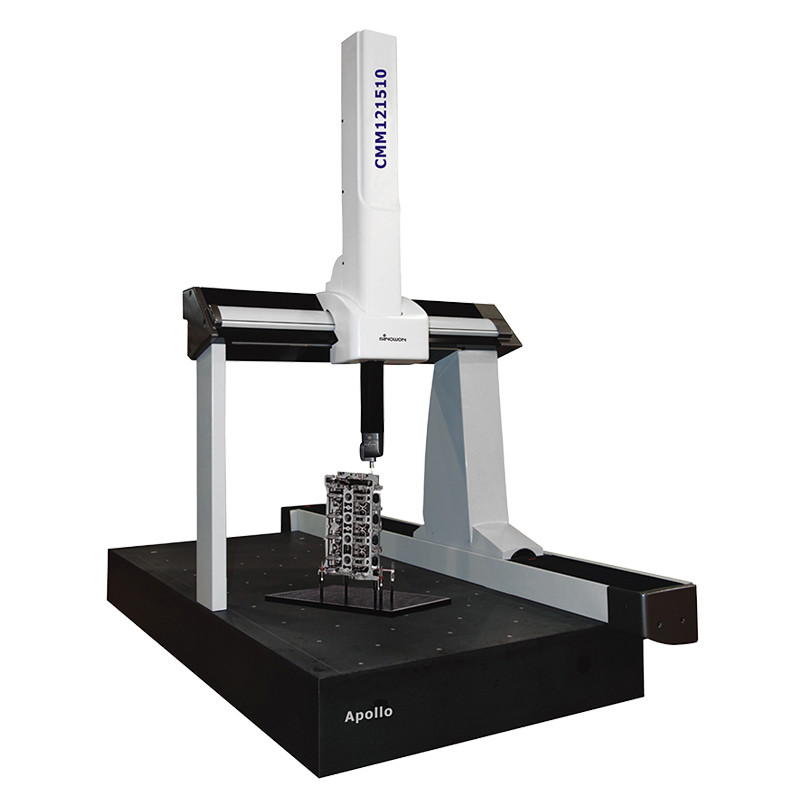

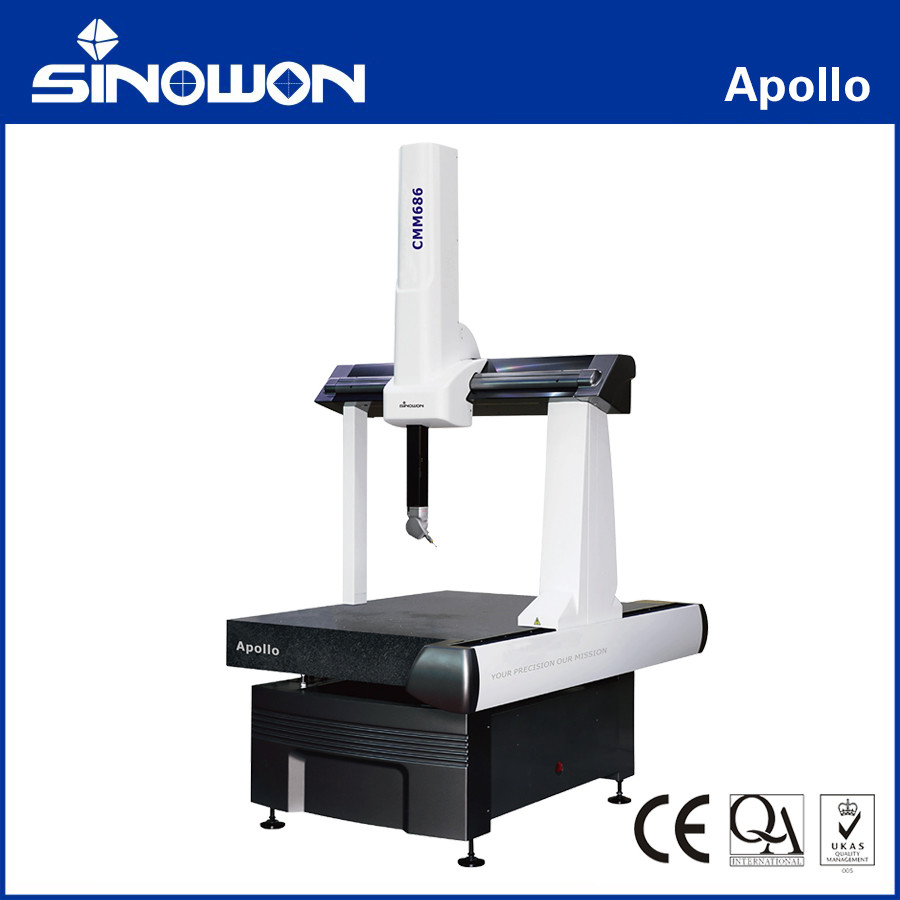

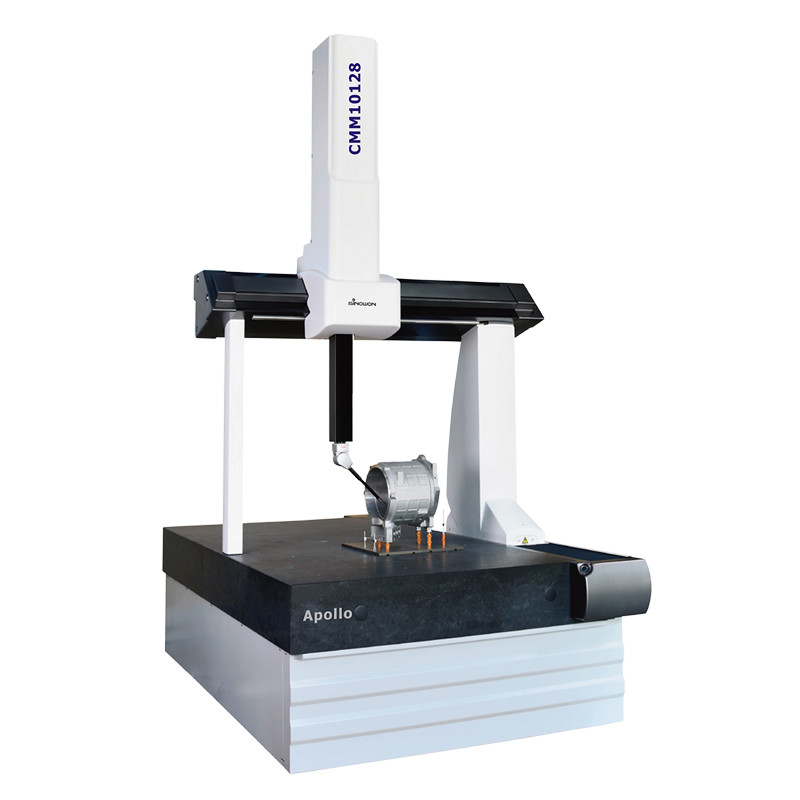

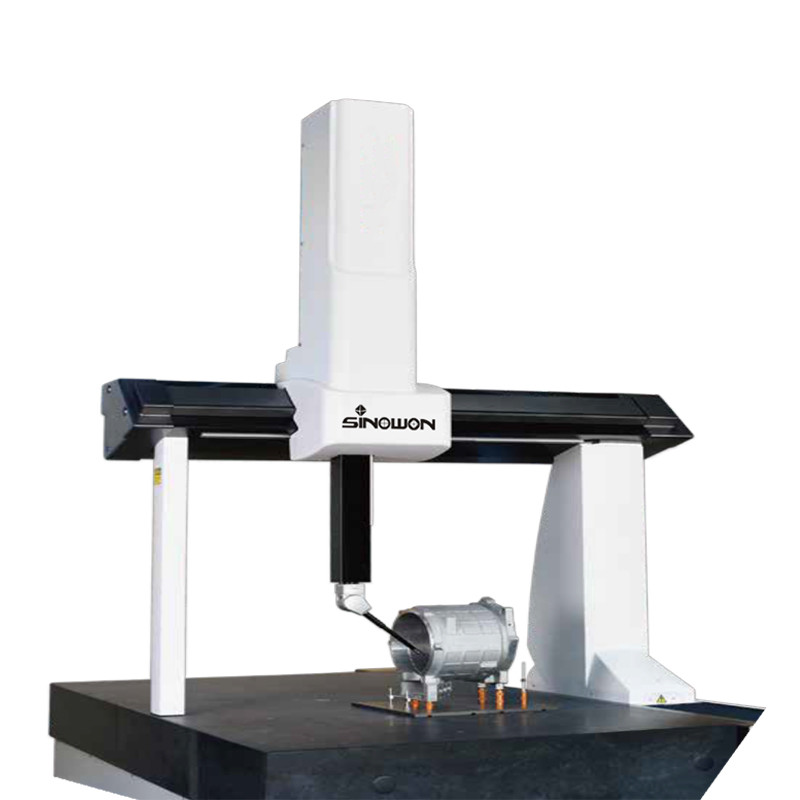

Координатно-измерительная машина серии Apollo
Введение продукта:
Apollo - это высококонкурентный полностью автоматический CMM, оснащенный мощным программным обеспечением для измерений Rational-DMIS, интуитивно понятным, интеллектуальным и эффективным, с богатыми модулями измерений, сильной редактируемостью,сильная совместимость, полностью удовлетворяют потребностям персонализированных измерений.
Он широко используется в: промышленности автозапчастей, индустрии формования и формования, 3C-индустрии электроники, промышленности резки и инструментов,промышленность высокоточной обработки и другие промышленные применения метрологии, включая проверку продукции и осмотр светильников.
Характеристика продукта:
- Пневматический баланс:Ось Z использует регулируемый пневматический баланс, который плавно перемещается и автоматически тормозит для обеспечения безопасности.
- Таблица:Тяжелый, стабильный монолитно-гранитный стол уменьшает воздействие вибрации.
- Структура:Подвижная конструкция моста обеспечивает более открытое пространство для измерений.
- Направляющая рельса:встроенная проводящая рельса с голубого хвоста, которая повышает точность работы всей машины.
- Конструкция треугольного пучка с точностью:улучшить жесткость машины и понизить центр тяжести луча, улучшить точность и повторяемость машины.
- Конструкция рамы полностью из алюминия:Последовательная деформация всех деталей при изменении температуры для легкой компенсации.
- Дистанционное расположение привода:уменьшить движущуюся массу, увеличить скорость и избежать воздействия нагрева двигателя на производительность машины.
Аполлон564 /686 /8xx6 Спецификация:
|
Модель
|
Максимально допустимая погрешность MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Скорость (мм/с) |
3D Максимальное ускорение (мм/с2) |
| HH-MI |
HP-TMe |
HP-THDe |
| МПЭП |
MPEP |
МПЭП |
MPEP |
МПЭП |
MPEP |
| Аполлон 564 |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |
| Аполлон 686 |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |
| Аполлон 8106 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
| Аполлон 8126 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
| Аполлон 8156 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
|
Конфигурация зонды для испытаний производительности:
HHH-MI: длина зонда 21 мм, диаметр кончика 4 мм;
HP-TMe/HP-THDe: стандартное измерение силы, длина зонда 10 мм, диаметр кончика 4 мм.
Показатели производительности действительны при следующих условиях:
Стандартная температура окружающей среды: 18 - 22°C
Изменения температуры окружающей среды: 1°C/h - 2°C/24h
Градиент температуры: 1°C/m
Относительная влажность: 25% - 75%
|
Диаграмма структуры:
| Модель |
Диапазон проезда ((мм) |
Размеры ((мм) |
Дневное освещение ((мм) |
Максимальная масса измеренной заготовки (кг) |
Машины (кг) |
| X |
Y |
Z |
Lx |
Ли |
Лз |
Dx |
Дз |
Дз1 |
| Аполлон 564 |
500 |
600 |
400 |
1055 |
1535 |
2247 |
634 |
114 |
594 |
300 |
590 |
| Аполлон 686 |
600 |
800 |
600 |
1150 |
1735 |
2630 |
734 |
114 |
794 |
300 |
730 |
| Аполлон 8106 |
800 |
1000 |
600 |
1350 |
1935 |
2640 |
934 |
114 |
794 |
500 |
1074 |
| Аполлон 8126 |
800 |
1200 |
600 |
1350 |
2135 |
2640 |
934 |
114 |
794 |
500 |
1196 |
| Аполлон 8156 |
800 |
1500 |
600 |
1350 |
2435 |
2640 |
934 |
114 |
794 |
500 |
1379 |
Аполлон10xx8 Спецификация:
|
Модель
|
Максимально допустимая погрешность MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Скорость (мм/с) |
3D Максимальное ускорение (мм/с2) |
| HH-MI |
HP-TMe |
HP-THDe |
| МПЭП |
MPEP |
МПЭП |
MPEP |
МПЭП |
MPEP |
| Аполлон 10128 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Аполлон 10158 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Аполлон 10218 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Аполлон 10308 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
|
Конфигурация зонды для испытаний производительности:
HHH-MI: длина зонда 21 мм, диаметр кончика 4 мм;
HP-TMe/HP-THDe: стандартное измерение силы, длина зонда 10 мм, диаметр кончика 4 мм.
Показатели производительности действительны при следующих условиях:
Стандартная температура окружающей среды: 18 - 22°C
Изменения температуры окружающей среды: 1°C/h - 2°C/24h
Градиент температуры: 1°C/m
Относительная влажность: 25% - 75%
|
Диаграмма структуры:
| Модель |
Диапазон проезда ((мм) |
Размеры ((мм) |
Дневное освещение ((мм) |
Максимальная масса измеренной заготовки (кг) |
Машины (кг) |
| X |
Y |
Z |
Lx |
Ли |
Лз |
Dx |
Дз |
Дз1 |
| Аполлон 10128 |
1000 |
1200 |
800 |
1615 |
2220 |
2940 |
1130 |
118 |
940 |
1300 |
1785 |
| Аполлон 10158 |
1000 |
1500 |
800 |
1615 |
2520 |
2940 |
1130 |
118 |
940 |
1500 |
2090 |
| Аполлон 10218 |
1000 |
2100 |
800 |
1615 |
3120 |
2950 |
1130 |
118 |
940 |
1800 |
2625 |
| Аполлон 10308 |
1000 |
2980 |
800 |
1615 |
4020 |
3010 |
1130 |
118 |
940 |
2000 |
4400 |
Аполлон12xx10 /15xx10/15xx12 Спецификация
| Модель |
Максимально допустимая погрешность MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Скорость (мм/с) |
3D Максимальное ускорение (мм/с2) |
| HH-MI |
HP-TMe |
| МПЭП |
MPEP |
МПЭП |
MPEP |
| Аполлон 121510 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Аполлон 122210 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Аполлон 123010 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Аполлон 152210 |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
| Аполлон 153010 |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
| Аполлон 152212 |
4.3+L/300 |
4.8 |
4.1+L/300 |
4.6 |
433 |
1040 |
| Аполлон 153012 |
4.3+L/300 |
4.8 |
4.1+L/300 |
4.6 |
433 |
1040 |
|
Конфигурация зонды для испытаний производительности:
HHH-MI: длина зонда 21 мм, диаметр кончика 4 мм;
HP-TMe/HP-THDe: стандартное измерение силы, длина зонда 10 мм, диаметр кончика 4 мм.
Показатели производительности действительны при следующих условиях:
Стандартная температура окружающей среды: 18 - 22°C
Изменения температуры окружающей среды: 1°C/h - 2°C/24h
Градиент температуры: 1°C/m
Относительная влажность: 25% - 75%
|
Диаграмма структуры:
| Модель |
Диапазон проезда ((мм) |
Размеры ((мм) |
Дневное освещение ((мм) |
Максимальная масса измеренной заготовки (кг) |
Машины (кг) |
| X |
Y |
Z |
Lx |
Ли |
Лз |
Dx |
Дз |
Дз1 |
| Аполлон 121510 |
1200 |
1500 |
1000 |
1840 |
2895 |
3360 |
1339 |
150 |
1173 |
1800 |
3792 |
| Аполлон 122210 |
1200 |
2200 |
1000 |
1840 |
3595 |
3410 |
1339 |
150 |
1173 |
2250 |
5696 |
| Аполлон 123010 |
1200 |
3000 |
1000 |
1840 |
4395 |
3440 |
1339 |
150 |
1173 |
2250 |
7637 |
| Аполлон 152210 |
1500 |
2200 |
1000 |
2140 |
3595 |
3410 |
1639 |
150 |
1173 |
2250 |
6730 |
| Аполлон 153010 |
1500 |
3000 |
1000 |
2140 |
4395 |
3440 |
1639 |
150 |
1173 |
2250 |
9046 |
| Аполлон 152212 |
1500 |
2200 |
1200 |
2140 |
3595 |
3810 |
1639 |
150 |
1373 |
2250 |
6760 |
| Аполлон 153012 |
1500 |
3000 |
1200 |
2140 |
4395 |
3840 |
1639 |
150 |
1373 |
2250 |
9076 |
RationalDMIS2Программное обеспечение для измерений:
Он получил сертификацию ANSI, ISO, GB, PTB, всегда синхронизирован с передовыми стандартами и передовыми концепциями проектирования,и полностью поддерживает международно популярный протокол управления I++Он имеет простой и удобный для пользователя интерфейс программного обеспечения, уникальную быструю операцию с помощью перетаскивания и удаления и бесшовную связь с CAD-данными. 100% графическая визуализация от измерения до выходной отчетности,который предоставляет полное решение для предприятий.
Рациональное программное обеспечение DMIS интегрирует CAD, тонкостенные и сканирующие модули для удовлетворения растущих потребностей наших клиентов в измерениях.
Особенности рационального DMIS:
● Поддерживает IGES, STEP, DXF, STL, XYZ и другие форматы;
● Поддерживает CATIA, UG, PRO-E, Solidworks, Parasolid прямой интерфейс чтения;
● Интеллектуальное обнаружение: симуляция пути обнаружения в режиме реального времени, автоматическая оптимизация пути обнаружения;
● Полный и быстрый расчет толерантности: в соответствии с GB, ISO, Y14.5, ANSI, DIN, AGMA и другие стандарты;
● разнообразный выход отчетов; поддержка HTML, Excel, PDF, OUT, TXT формата;
● Многочисленные специальные модули: статистический анализ SPC, композитное изображение CCD, линейное лазерное сканирование, анализ лезвия, анализ цилиндрической инволютной передачи, анализ камеры, программирование сети, отчет сети;
● Основной алгоритм сертифицирован Физкультурно-техническим Бундесанстальтом (PTB).
ВыявлениеSИстема:
HH-MI Ручная индексационная головка
HH-MI - это голова зонда с ручной индексацией, оснащенная интегрированным высокоточным сенсорным спусковым устройством.Голова зонды способна индексировать в 15° увеличения и может достичь 168 уникальных позиций без необходимости переквалификацииГлаву можно легко запереть, разблокировать и повернуть одной рукой.
| Повторяемость позиций |
1.5 мкм |
| Увеличения |
15° |
| Угловое вращение |
A=0°-90° B=±180° |
| Направления измерения |
±X ±Y +Z |
| Регулируемая сила запуска |
0.1N-0.3N |
| Максимальная длина стилуса |
100 мм |
HH-MI-M Ручная индексационная головка
HH-MI-M - это голова зонды с ручной индексацией. HH-MI-M имеет аналогичные показатели производительности HH-MI, но вместо того, чтобы быть интегрированной системой головы,Он поставляется с собственным адаптером и совместим с любым из соответствующих зондов..
| Повторяемость позиций |
1.5 мкм |
| Увеличения |
15° |
| Общее количество позиций |
168 |
| Угловое вращение |
A=0°-90° B=±180° |
| Максимальная длина расширения |
50 мм |
HH-A-M7.5 Автоматически вращающаяся головка
HH-A-T5 - это моторизованная голова с индексацией, работающая на высокой скорости и с высоким крутящим моментом.Голова зонда оснащена кинематическим соединением (TKJ), которое может быть подключено к Multiwire для обеспечения поддержки многодатчиков. TKJ может быть изменен либо вручную, либо автоматически без необходимости переквалификации.
7.5° и может достигать 720 уникальных позиций.
| Повторяемость позиций |
0.5 мкм |
| Увеличения |
70,5° |
| Общее количество позиций |
720 |
| Угловое вращение |
A=0°-105° B=±180° |
| Скорость вращения |
90° в 2 с |
| Максимальная длина расширения |
300 мм |
