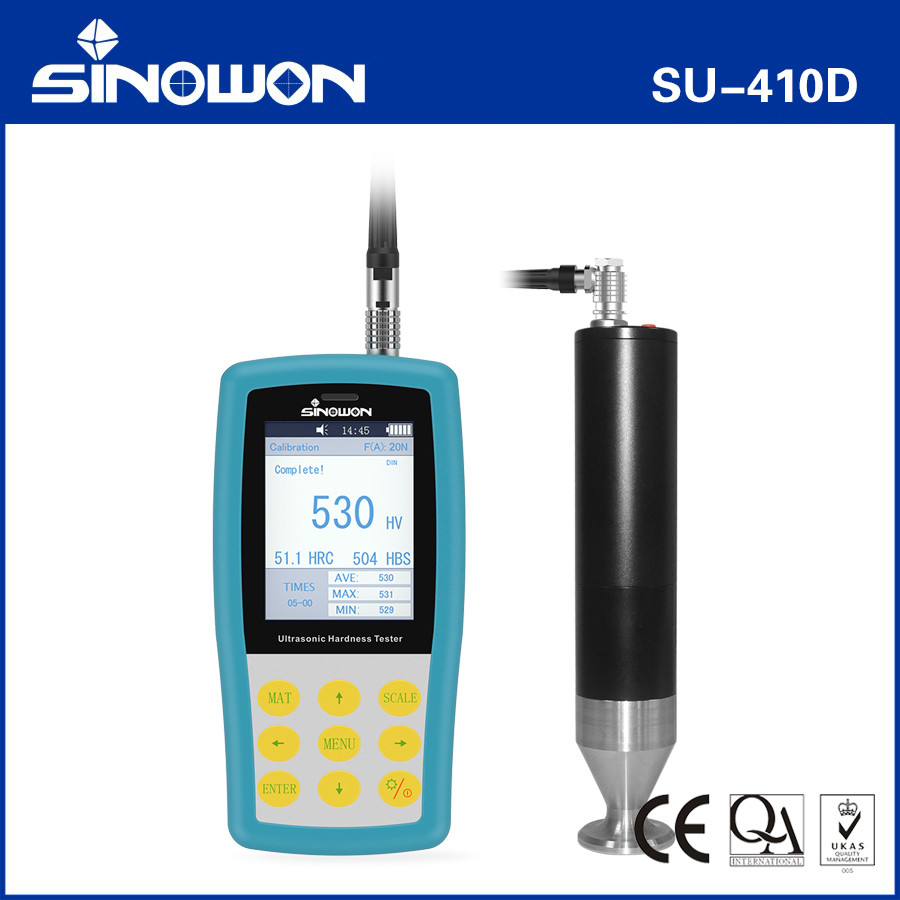

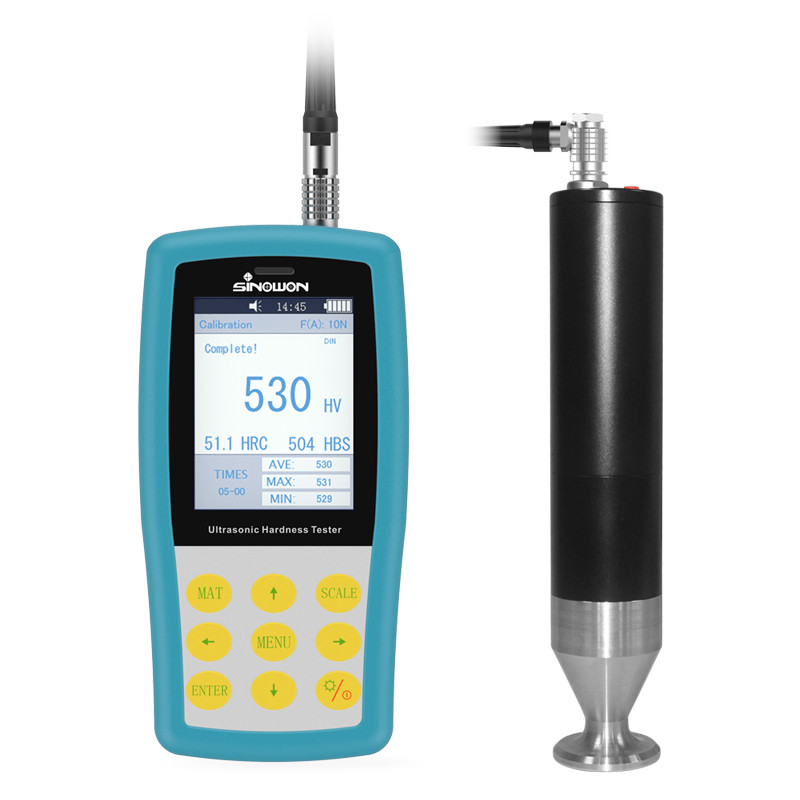

Портативный универсальный твердомер Dynasonic SU-410D
Краткое введение:
● Твердомер ультразвуковой SU-410D - это универсальный портативный твердомер с двумя методами измерения. Он применяет два метода: контактное импедансное ультразвуковое измерение (UCI) и динамический отскок (Leeb), чтобы проводить измерения твердости в одном приборе. Это решает дилемму, когда метод Leeb не может измерить твердость покрытий (в UCI), а метод UCI не может измерить твердость материалов с крупнокристаллической структурой в литейной промышленности (в Leeb). SU-
● 410D может работать не только с моторизованными и ручными зондами UCI, но и с ударным зондом Leeb, что делает его универсальным для измерения твердости материалов с мелкокристаллической или крупнокристаллической структурой в металлургической промышленности.
● Система зонда UCI SU-410D идеально подходит для измерения твердости покрытий, таких как хром, меднение, цементированный слой и азотированный слой.
● Динамическая система зонда Leeb SU-410D подходит для измерения твердости крупнозернистых материалов, таких как литье и ковка.
● SU-410D - это твердомер для неразрушающего контроля (NDT), поскольку отпечаток контакта слишком мал для наблюдения. Это одно из отличных решений для измерения твердости готовых изделий, таких как пресс-формы, шестерни, валы, стержни, винты, рельсы и т. д.
● SU-410D соответствует стандартам ASTM A1038-2005, DIN DIN50159-1-2008 и национальному стандарту Китая GB/T 34205-2017, GB/T 17394.
Особенности:
● Один прибор - два применения — поддержка ультразвукового зонда и ударного устройства Leeb.
● Металлический корпус — металлическая текстура, эффективно экранирует электромагнитные помехи, повышает стабильность прибора.
● Цветной экран — отображает текущее измеренное значение, кумулятивное измеренное значение, максимальное, минимальное и среднее значение.
● Передача данных по Bluetooth — поддержка беспроводной печати и передачи данных по Bluetooth.
● Массовое хранение — сохранение 1000 групп данных.
● Доступ к калибровке — сохранение 20 групп данных калибровки без повторной калибровки для одного и того же материала.
Спецификации:
| Товар |
Портативный моторизованный ультразвуковой твердомер |
| Модель |
SU-410D |
| Код# |
#882-151D |
| Ультразвуковой зонд |
Моторизованный зонд 20N: MP-2000 |
| Ударные устройства |
Дополнительно D, DC, DL, D+15, C, G |
| Шкала твердости |
HL, HV, HB, HRC, HRB, HRA, HS и т. д. |
| Диапазон измерения |
HV:50～1599; HRC:20～68; HB:76～650；HRB:41～105; HLD:170～960； |
| Точность измерения |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HL: ±8HL |
| Разрешение |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| Отображение результатов |
Измеренное значение, Max, Min, Ave, одиночный режим, пакетный режим и т. д. |
| Хранение данных |
1000 групп результатов испытаний и 20 групп данных калибровки |
| Передача данных |
Bluetooth |
| Время непрерывной работы |
6 часов (выключение подсветки) |
| Рабочая среда |
Температура: -10℃~50℃; Влажность: 30%~80% |
| Рабочее напряжение |
4.2V |
| Режим зарядки |
USB |
| Размеры |
Основной блок: 160 x 80 x 30 мм; Моторизованный зонд: φ41 x 212 мм |
| Вес |
1.2 кг |
Ручной ультразвуковой твердомер
Особенности:
● Внедрена новейшая технология ультразвуковых датчиков
● Получение точного значения твердости без вспомогательных устройств
● Поддержка быстрого измерения на 360°
● Отличный эргономичный дизайн, удобный в руке
● Подходящие размеры и вес зонда удобны для управления
● Быстрое и точное измерение края и фиксированного положения образца
● Микро-отпечаток, неразрушающий для образца
Технические характеристики ручного зонда:
| Тип зонда |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Код# |
882-311 |
882-321 |
882-331 |
882-341 |
| Примечание |
Дополнительно |
Стандарт |
Дополнительно |
Дополнительно |
| Усилие нагрузки |
10N |
20N |
50N |
98N |
| Диаметр |
21 мм |
21 мм |
21 мм |
21 мм |
| Длина |
154 мм |
154 мм |
154 мм |
154 мм |
| Диаметр колеблющегося стержня |
2.4 мм |
2.4 мм |
3 мм |
3 мм |
| Шероховатость измерительной поверхности |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Минимальный вес испытуемого материала |
0.3 кг |
0.3 кг |
0.3 кг |
0.3 кг |
| Минимальная толщина испытуемого материала |
2 мм |
2 мм |
2 мм |
2 мм |

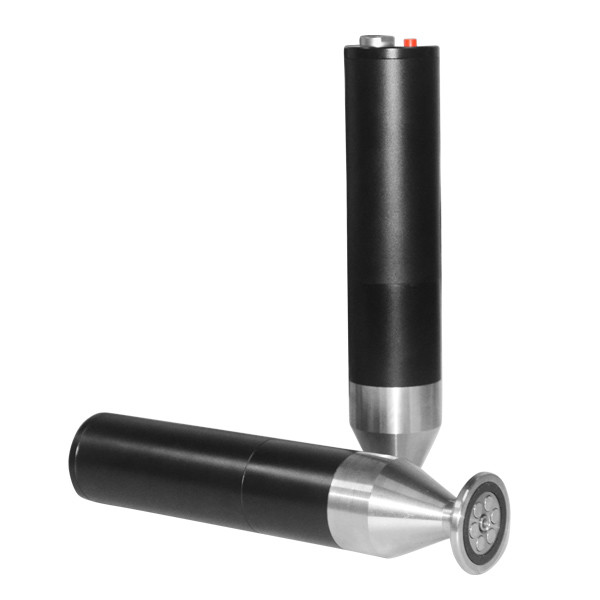

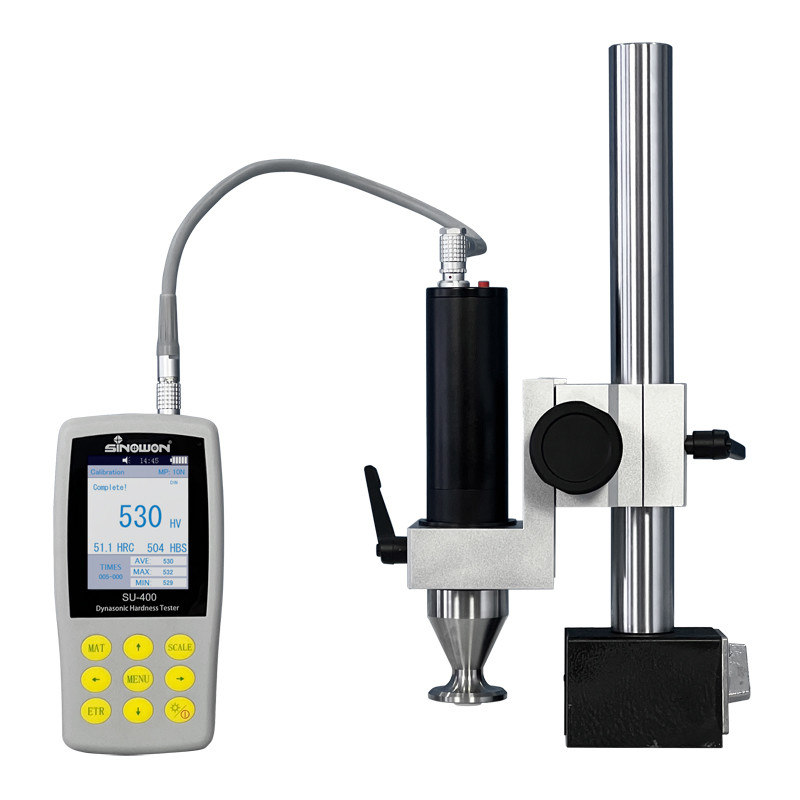

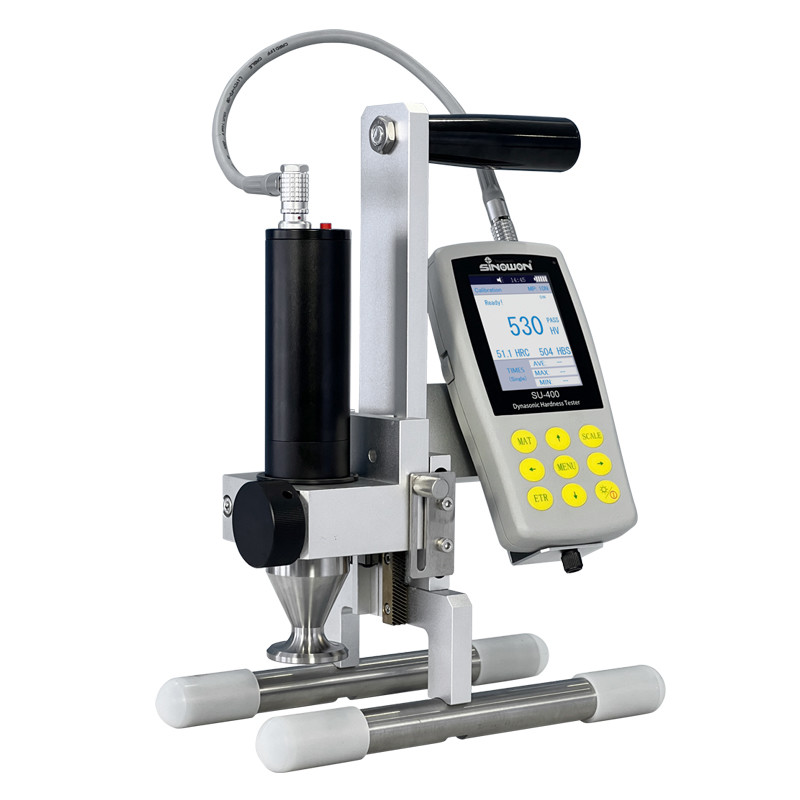

Моторизованный ультразвуковой твердомер:
Особенности:
● Внедрена новейшая технология ультразвуковых датчиков
● Получение точного значения твердости без вспомогательных устройств
● Отличный эргономичный дизайн, удобный в руке
● Быстрое и точное измерение края и фиксированного положения образца
● Микро-отпечаток, неразрушающий для образца
● Моторизованное управление, быстрое измерение одним нажатием
● Устранение ошибки дрожания руки с помощью ручного зонда, более высокая точность и повторяемость
● Больше подходит для тонких деталей, твердости слоя покрытия
Технические характеристики моторизованного зонда:
| Тип зонда |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Код# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Примечание |
Дополнительно |
Дополнительно |
Дополнительно |
Дополнительно |
Дополнительно |
| Усилие нагрузки |
3N |
5N |
8N |
10N |
20N |
| Диаметр |
46 мм |
46 мм |
46 мм |
46 мм |
46 мм |
| Длина |
200 мм |
200 мм |
200 мм |
200 мм |
200 мм |
| Диаметр колеблющегося стержня |
3.7 мм |
3.7 мм |
3.7 мм |
3.7 мм |
3.7 мм |
| Минимальный вес испытуемого материала |
0.3 кг |
0.3 кг |
0.3 кг |
0.3 кг |
0.3 кг |
| Минимальная толщина испытуемого материала |
2 мм |
2 мм |
2 мм |
2 мм |
2 мм |
Применение портативного универсального твердомера Dynasonic:
● Измерение твердости кромки фланца и штамповки корня зубьев шестерни, пресс-формы, листа, поверхностно-закаленного зуба и канавки шестерни, а также конической детали;
● Измерение твердости оси, тонкостенной трубы и контейнера;
● Измерение твердости колес и турбинного ротора;
● Измерение твердости лопасти резца;
● Измерение твердости сварных деталей;
● Измерение глубины отверстия, глубокой вмятины, выпуклой метки большего радиуса, неправильной плоскости;
● Измерение твердости большинства черных металлов, цветных металлов и других сплавов в промышленном производстве.
