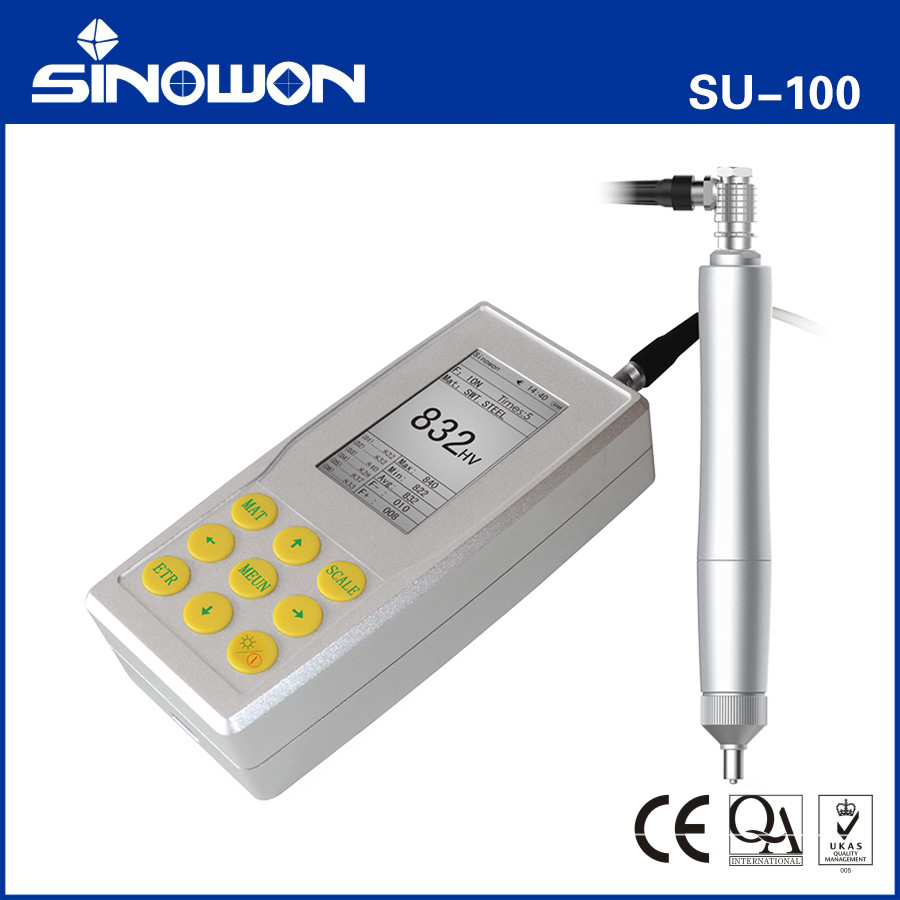

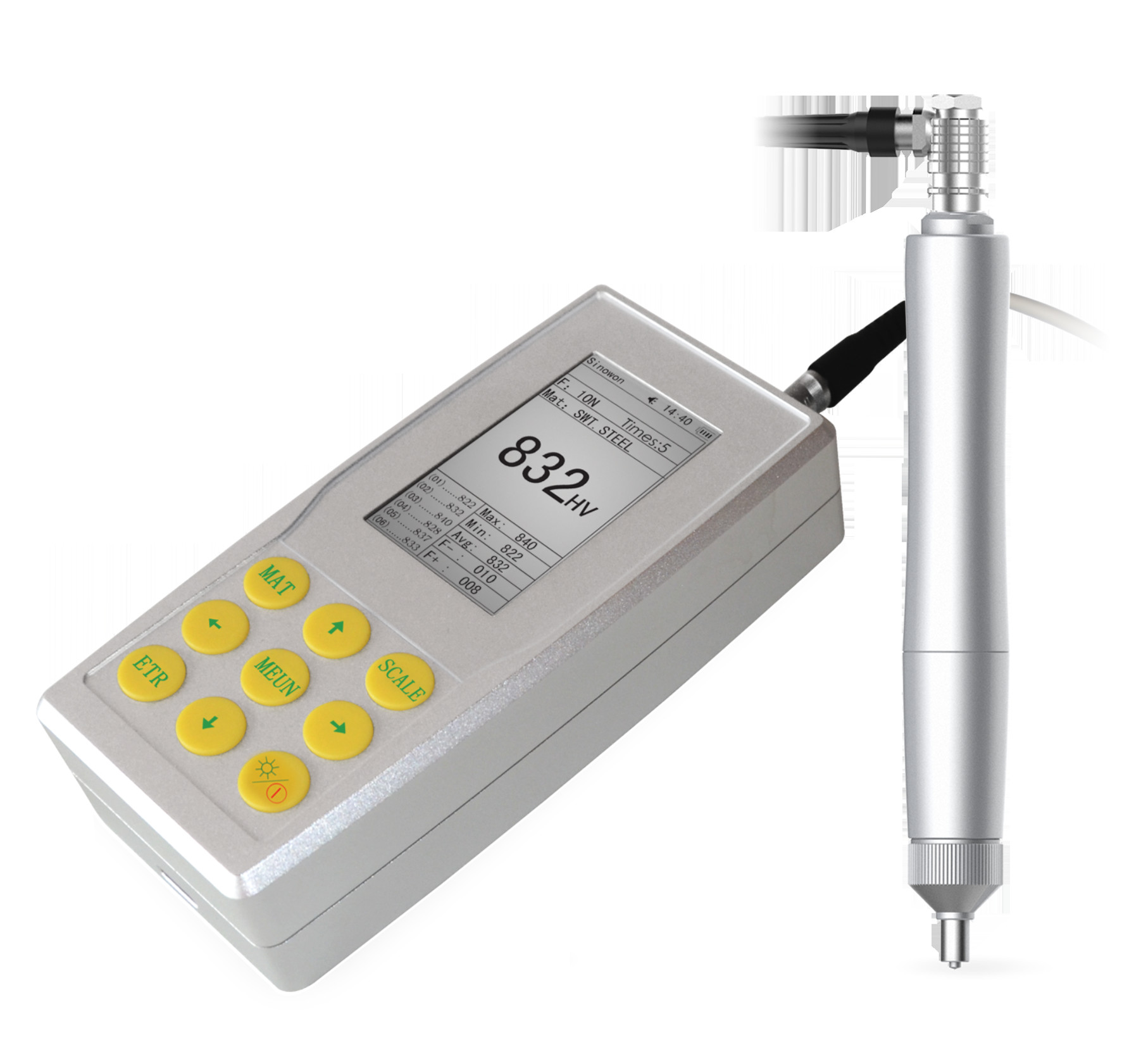

Ручной ультразвуковой твердомер SU-100
Введение в SU-100:
● В настоящее время существует множество методов измерения твердости, обычно используемых, таких как Бринелль, Роквелл, Виккерс, Либ и т. д., в то время как недостатки вышеуказанных методов измерения твердости очевидны.
● Роквелл и Бринелль с большой нагрузкой и большим отпечатком приводят к серьезному разрушению поверхности образца.
● Виккерс применяет оптическое измерение, но только профессиональные техники могут работать плавно, невозможно измерить твердость тяжелых заготовок, установленного оборудования и постоянно собранных деталей.
● Твердомер Либа применяет метод отскока и непрямой метод для измерения твердости, что легко приводит к большой погрешности при пересчете в шкалы Бринелля, Роквелла и Виккерса.
● Ультразвуковой твердомер SU-100 применяет метод ультразвукового контактного импеданса для сравнительного измерения твердости испытываемых образцов, с преимуществами высокой точности, эффективности, портативности и простоты эксплуатации.
● Ультразвуковой твердомер SU-100 широко используется для измерения твердости небольших поковок, литых материалов, контроля сварных швов, зоны термического влияния, штампованных штампов и пресс-форм с ионным азотированием, форм, прессов, тонкостенных деталей, подшипников, боковых поверхностей зубьев и т. д.
Технические характеристики:
| Товар |
Ультразвуковой твердомер |
| Модель |
SU-100 |
| Код# |
882-121 |
| Нагрузка |
2 кгс Ручной зонд HP-2K |
| Индентор |
Алмазный индентор Виккерса 136° |
| Диапазон измерения |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; МПа: 255-2180 Н/мм
|
| Точность измерения |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| Направление измерения |
Поддержка 360° |
| Хранение данных |
Для сохранения 1000 групп данных измерений и 20 групп данных калибровки |
| Шкала твердости |
HV, HB, HRC, HLD |
| Отображение данных |
Нагрузка, время испытаний, результат испытаний, среднее значение,
Максимум, минимум, отклонение и шкала пересчета. |
| Индикация твердости |
ЖК-дисплей |
| Рабочая среда |
Температура: -10℃~50℃; Влажность: 30%~80% относительной влажности |
| Рабочее напряжение |
DC 6V |
| Размеры прибора |
60*80*31 мм |
| Вес нетто |
Приблизительно 500 г (без зонда) |

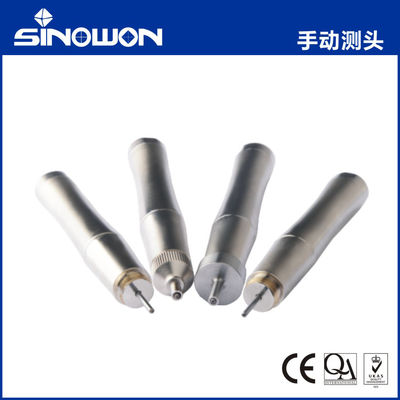

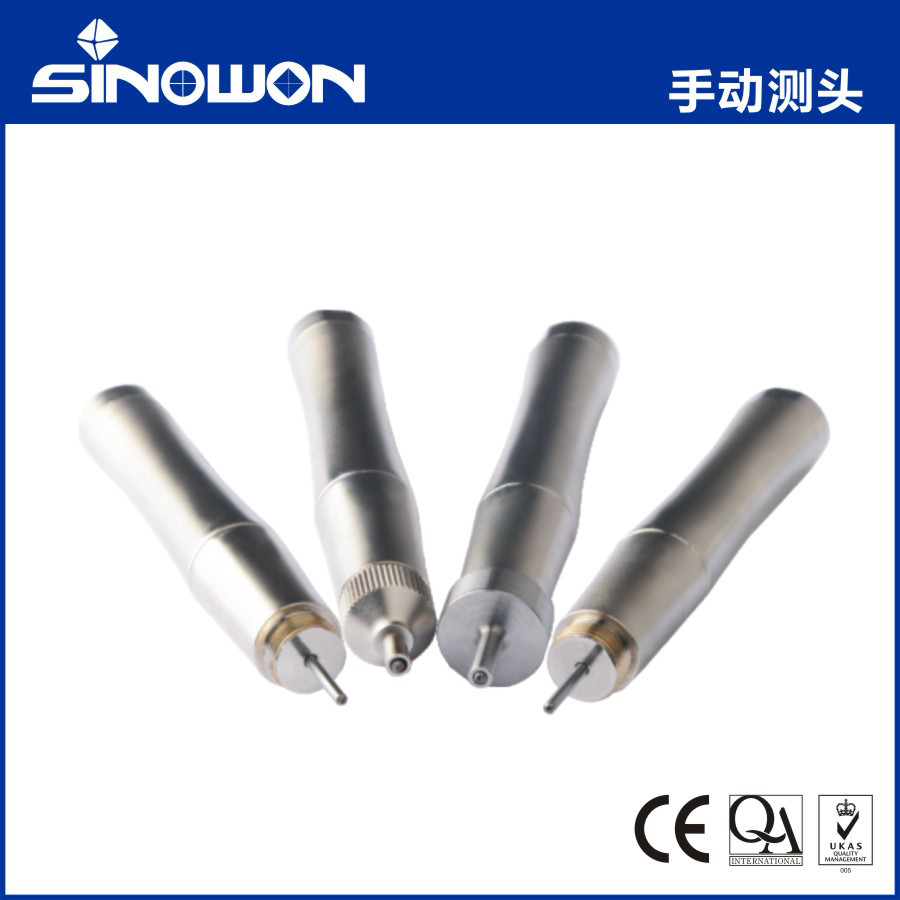

Ручной зонд ультразвукового твердомера
Особенности:
● Внедрена новейшая технология ультразвуковых датчиков
● Получение точного значения твердости без вспомогательных устройств
● Поддержка быстрого измерения на 360°
● Отличный эргономичный дизайн, удобный для удержания
● Подходящие размеры и вес зонда удобны для управления
● Быстрое и точное измерение края и фиксированного положения образца
● Микро-отпечаток, неразрушающий для образца
Технические характеристики ручного зонда:
| Тип зонда |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Код# |
882-311 |
882-321 |
882-331 |
882-341 |
| Примечание |
Дополнительно |
Стандарт |
Дополнительно |
Дополнительно |
| Нагрузка |
10N |
20N |
50N |
98N |
| Диаметр |
21 мм |
21 мм |
21 мм |
21 мм |
| Длина |
154 мм |
154 мм |
154 мм |
154 мм |
| Диаметр осциллирующего стержня |
2,4 мм |
2,4 мм |
3 мм |
3 мм |
| Шероховатость измерительной поверхности |
Ra<3,2 мкм |
Ra<5 мкм |
Ra<10 мкм |
Ra<15 мкм |
| Мин. вес испытуемого материала |
0,3 кг |
0,3 кг |
0,3 кг |
0,3 кг |
| Мин. толщина испытуемого материала |
2 мм |
2 мм |
2 мм |
2 мм |

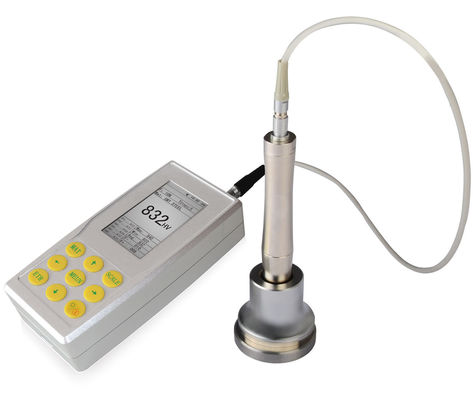

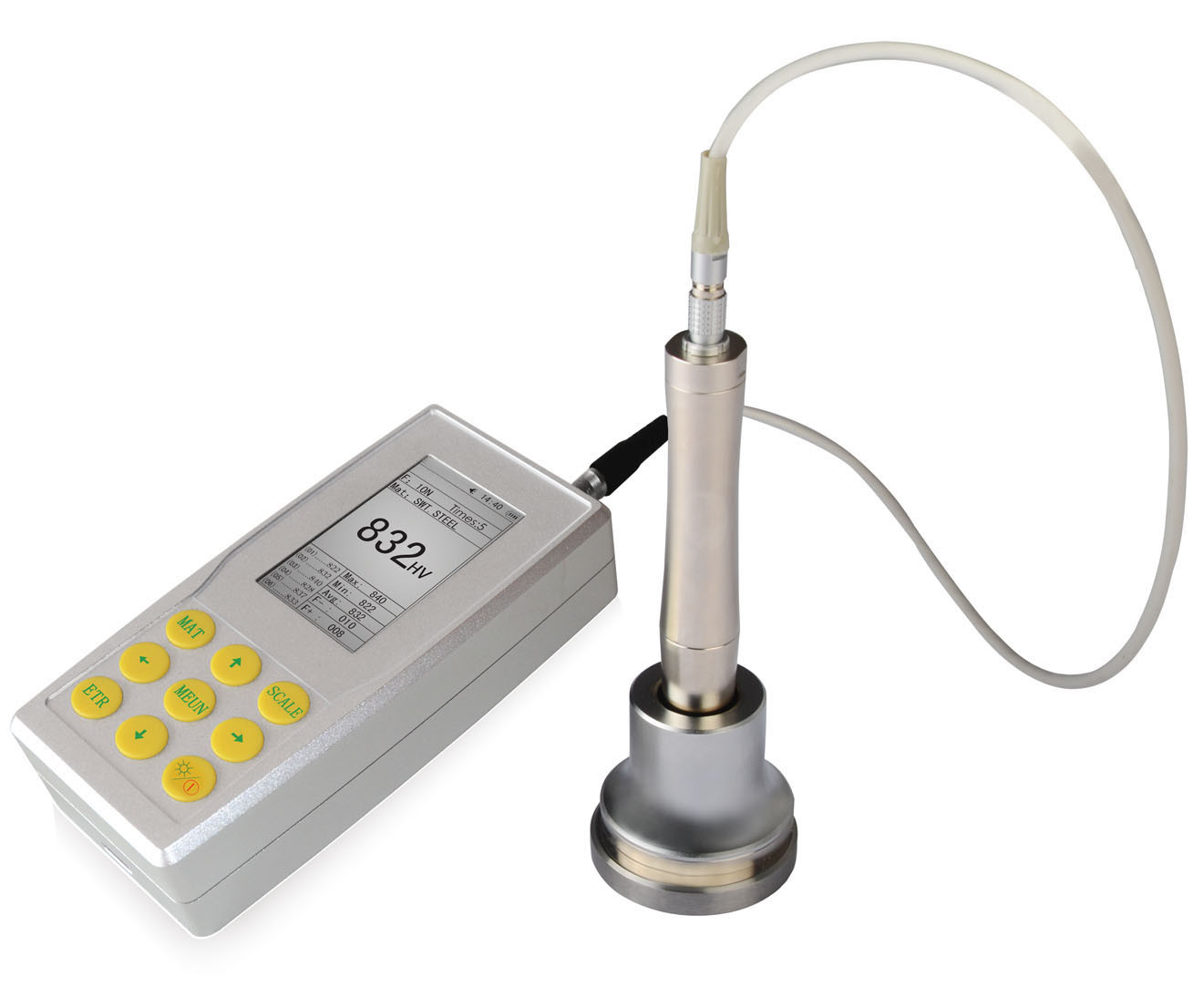

Моторизованный зонд ультразвукового твердомера:
Особенности:
● Внедрена новейшая технология ультразвуковых датчиков
● Получение точного значения твердости без вспомогательных устройств
● Отличный эргономичный дизайн, удобный для удержания
● Быстрое и точное измерение края и фиксированного положения образца
● Микро-отпечаток, неразрушающий для образца
● Моторизованное управление, быстрое измерение одним нажатием клавиши
● Устранение ошибки дрожания руки ручным зондом, более высокая точность и повторяемость
● Больше подходит для тонких деталей, твердости покрытия
Технические характеристики моторизованного зонда:
| Тип зонда |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Код# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Примечание |
Дополнительно |
Дополнительно |
Дополнительно |
Дополнительно |
Дополнительно |
| Нагрузка |
3N |
5N |
8N |
10N |
20N |
| Диаметр |
46 мм |
46 мм |
46 мм |
46 мм |
46 мм |
| Длина |
200 мм |
200 мм |
200 мм |
200 мм |
200 мм |
| Диаметр осциллирующего стержня |
3,7 мм |
3,7 мм |
3,7 мм |
3,7 мм |
3,7 мм |
| Мин. вес испытуемого материала |
0,3 кг |
0,3 кг |
0,3 кг |
0,3 кг |
0,3 кг |
| Мин. толщина испытуемого материала |
2 мм |
2 мм |
2 мм |
2 мм |
2 мм |
Применение портативного универсального динасонического твердомера:
● Измерение твердости кромки фланца и корня зуба шестерни, штамповки, пресс-формы, листа, упрочненного зуба поверхности и канавки шестерни, а также конической детали;
● Измерение твердости оси, тонкостенной трубы и контейнера;
● Измерение твердости колес и ротора турбины;
● Измерение твердости лопасти резца;
● Измерение твердости сварных деталей;
● Измерение определенной глубины отверстия, глубокой вмятины, выпуклой метки большего радиуса, неправильной плоскости;
● Измерение твердости большинства черных металлов, цветных металлов и других сплавов в промышленном производстве.
