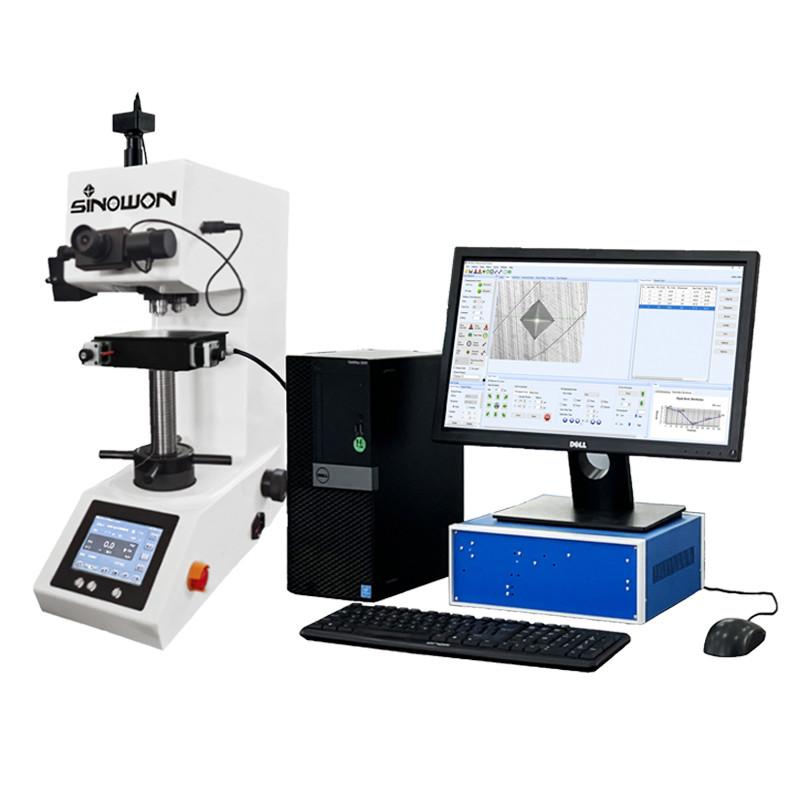

Автоматическая машина для проверки твердости Макро-Викерса AutoVicky ZHV-WH0503

Автоматический тестер твердости MacroVickers AutoVicky ZHV-WH0503

Метод Викерса основан на оптической системе измерений, он определяет диапазон легких нагрузок с использованием бриллиантового вставщика для создания вставки, которая измеряется и преобразуется в значение твердости.Это очень полезно для испытаний на широком типе материалов.Для испытаний в шкале Викерса используется диамант в форме пирамиды с квадратным основанием.в диапазоне от 10 гм до 1 кгф, хотя "макро" нагрузки Vickers могут варьироваться до 50 кг и более.

Я...Введение:

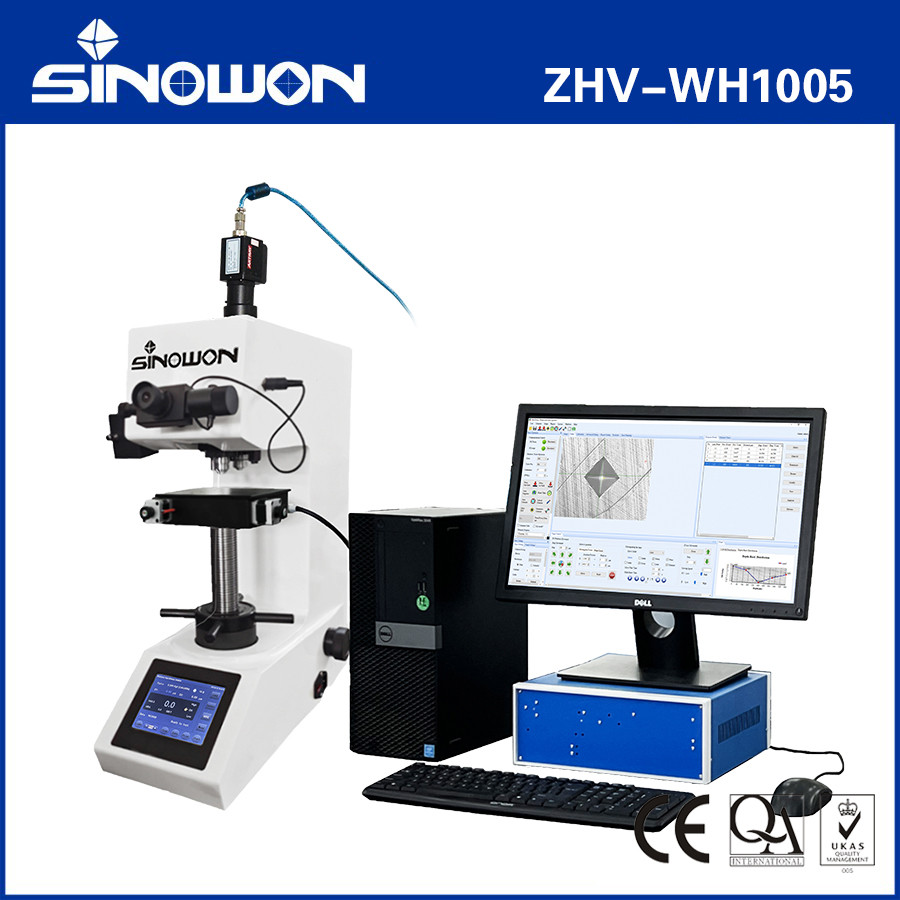

Серия AutoVicky ZHV-WH представляет собой автоматическую систему проверки твердости макро-Vickers с машинным зрением, моторизированной X-Y платформой и компьютерной программной системой,Он применяется для испытания шкалы твердости викеровских металловПоскольку в пробном тесте Викерса вмятина очень мала, она полезна для различных применений:испытание очень тонких материалов, таких как фольга, или измерение поверхности детали, небольшие части или небольшие площади, измеряющие отдельные макроструктуры,или измерение глубины отверждения корпуса путем разрезания части и создания серии впадок для описания профиля изменения твердости.

Характеристика продукта:

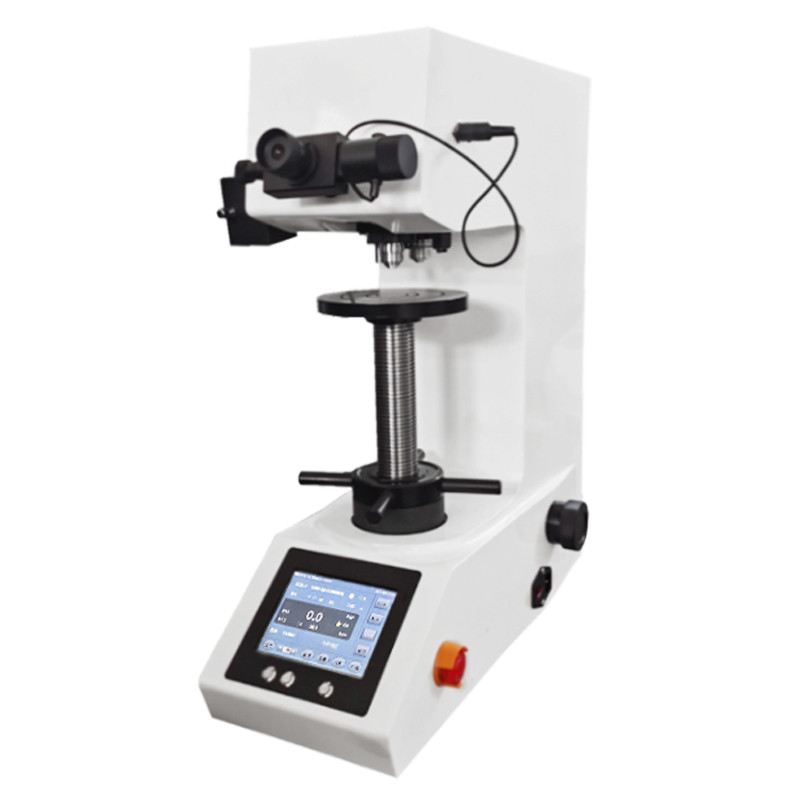

• Отличные испытатели твердости Макро-Викерс с линейной структурой подъема для системы нагрузки.
• Точная система мертвого веса шести классов от 0,5 кг до 10 кг и автоматическая загрузка, размещение и разгрузка во время процесса испытаний
• Стабильная автоматическая башня с 3-мя рабочими позициями, алмазный вставщик MacroVickers, 10x и 40x объектив устанавливаются на одной очаговой плоскости.
• Оптический путь высокой четкости с камерой 5MPixel делает глубину твердости резкой, увеличение видео более чем в 2000 раз, это позволяет легко измерять небольшую глубину.
• Моторизованная X-Y платформа с металлическим размером 110x100 мм и измерительным прицепом 50x50 мм, она может быть запрограммирована для автоматического тестирования твердости образца Vickers.
• Мощное автоматическое программное обеспечение для тестирования Vickers ATS-100 с умными функциями тестирования для операционной системы Windows, Word, Excel, PDF и другие персонализированные отчеты выпуска доступны.

Спецификация:

Введение программного обеспечения для измерений Vickers and Knoop

Преимущества программного обеспечения:

1Он может реализовать панорамное сканирование, сканировать общую графику продукта на компьютер, выбрать любую позицию, и продукт автоматически переместится в нужное положение.

2Он может поддерживать 17 способов планирования маршрута, установить любое число, например, координаты 30 точек, нажмите на начало, и машина автоматически завершит измерение 30 точек без ручной работы,автоматическая загрузка, автоматическое фокусирование и автоматическое измерение.

3. оборудованный дополнительным Z-осе двигателем и системой автоматической фокусировки, нет необходимости вручную находить фокусное расстояние, и машина автоматически фокусируется.Все этапы выполняются программным обеспечением, чтобы избежать ошибок в ручном измерении.

Основная функция:

● Способность автоматического распознавания изображения отрезков является ведущей, а эффективность обнаружения, стабильность и точность результатов обнаружения высоки.

● Два вида калибровки: оптическая калибровка, (ручная / автоматическая) калибровка блока твердости.произвольные множественные стандартные блоки и сегментированная калибровка и предпочтительное измерение.

● В дополнение к автоматическому измерению есть три варианта ручного измерения: четыре боковых измерения,диагональное измерение и измерение в четырех точках (порядка выбора четырех вершин может быть произвольным).

● Поддерживаются три типа отметки: "Прямоугольный", "Красный Крест" и "Круговой".

● При ручном измерении он выполняет функцию увеличительного стекла, что удобно для определения положения вершины впадины;

● Уникальная функция клавиатурного ярлыка позволяет быстро перемещать выбранную вершину, что повышает эффективность измерения.

● Предоставьте расстояние пикселей и физическое расстояние диагонали зазора, и рассчитайте значение HV / HK при текущей нагрузке в режиме реального времени.

● Автоматическое переключение башни (переход объективного объектива и индентера).

● 5 миллионов цифровых камер для отображения видеозаписей на компьютере.

● В режиме реального времени отображается и обновляется состояние текущего тестера твердости: текущий индентор / объективная линза, время удержания нагрузки, сила нагрузки и т. Д.

● Расстояние между двумя точками можно измерить вручную; также можно одновременно отобразить несколько групп расстояний на видео или изображении.

● При различных разрешениях, различных объективах и различных нагрузках программное обеспечение автоматически выбирает наилучший коэффициент калибровки.

● Вся информация о контрольных точках может быть обозначена и отмечена отдельно или в соответствии с требованиями клиента.Информация об идентификации точки испытания будет отображаться в таблице последовательности значения испытания и диаграмме отступления для легкого поиска.Эта функция очень важна для последующего анализа и обработки.

● Обратитесь к стандартам GB, DIN, ISO, ASTM и другим стандартам преобразования твердости для реализации: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Surface Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; реализовать взаимное преобразование между значениями твердости, такими как Brinell HBS и Brinell HBW.

● При измерении последовательности пути твердого слоя существует несколько гибких режимов настройки инициализации, которые автоматически сохраняют и импортируют предыдущую последовательность пути;Путь измерения также может быть сохранен по желанию для перезарядки.

● Результаты измерения последовательности пути автоматически генерируют соответствующее значение глубины закаленного слоя и кривую изменения твердости.

● Для данных измерений можно выбрать несколько режимов анализа; все результаты можно установить в графический отчет.

● Содержание и формат отчетов могут быть гибко настроены, а документы WORD и EXCEL могут автоматически генерироваться.

● Пароль и управление могут быть установлены: обычные операторы могут измерять твердость только в соответствии с установленными параметрами.

● Встроенный стандартный инструмент преобразования твердости может автоматически преобразовывать измеренное значение твердости в соответствии с таблицей и перечислять его в таблице результатов.

Усовершенствованная функция:

● Функция автоматической фокусировки.Автоматическое фокусирование ввертывания может быть реализовано, и время фокусирования однократного ввертывания составляет 2-5 секунд.ZHV-VH1010 должен быть оборудован двигателем Z-оси и системой автоматической фокусировки)

● Функция планирования маршрута.В качестве расширения функции измерения расстояния точное планирование 17 режимов измеряемого пути завершается нажатием мыши на изображение.

1)Свободный выбор точек: нажмите на любое положение изображения, чтобы стать маршрутом для измерения.

2)Свободное направление: выберите любую отправную точку и прямолинейный отрезок в любом направлении.

3)Край нормальный: нажмите рядом с краем, чтобы автоматически генерировать нормальные сегменты линий.

4)Два пункта нормального:Выберите два конца края, чтобы создать центр нормального сегмента линии.

5)Угловой бисектор: три точки строят углы для создания сегментов двуугольников.

6)Круговой маршрутДвухточечное сосредоточение / радиус, создание пути во времени.

7)Контур края: нажмите рядом с краем, чтобы автоматически создать путь вдоль края.

8)Равное расстояние между краями:Нажмите на расстояние вдоль края, чтобы создать равноотдаленные сегменты линий.

9)Волновая форма пилозуба: период, высота зуба и симметрия зуба могут быть определены количественно.

10)Центр двух точек: выберите две точки на изображении, чтобы создать среднюю точку в качестве измеряемого пути.

11)Реплика:нажмите любую исходную точку, прямой сегмент в любом направлении, и переменное расстояние в середине.

12)Многолинейный:многолинейные пути.

13)Зигзаг:Зигзаговый многолинейный.

14)Интерполяция:вставлять фиксированное количество / расстояние между двумя точками.

15)Матрица:точка пути прямоугольного массива.

16)Колесо:точка пути колеса.

17)Кольцо:точка кругового пути.

● обеспечитьФункция калибровки индентера / линзыдля устранения механического отклонения между индентором и линзой и исправления общей ошибки системы, с тем чтобы улучшить точность результатов испытаний твердости.

● Функция сканирования краев.С помощью движения автоматической платформы XY можно сканировать край указанного объекта и нарисовать контур края объекта.

● Панорамная функция сцепления.С помощью функции "панорамного сканирования" вы можете получить панораму в пределах определенного диапазона и сделать любое планирование маршрута на карте.

● Региональный режим и непрерывное тестированиеФункция.Для нескольких отступлений, которые могут существовать в одном и том же поле зрения, может быть выбран режим области, и только отступления в пределах установленного диапазона учитываются во время каждого измерения.При включении режима зоны во время непрерывного испытания, можно избежать прерывания испытания, вызванного множественными впадинами в одном поле зрения.

● Функция коррекции поверхности.Он соответствует таблице I и таблице II стандарта ASTM E384 и предусматривает требования к испытаниям и коррекции для изогнутых частей, таких как шарики и стержни.

● Функция коррекции углаОтклонение угла между платформой и камерой может быть устранено посредством автоматической коррекции угла, и точность позиционирования платформы может быть улучшена.

● Функция прочности перелома.Функцию прочности перелома можно проверить, чтобы измерить данные прочности перелома отвода.

● Функция панорамного скрещивания многообразных образцов.Панорамное скрещивание может быть выполнено для нескольких образцов одновременно, а затем планирование маршрута может быть сделано на этих панорамах.

Спецификация моторизованной X-Y платформы VMP-505:

● Автоматическая XY-платформа со ступенчатым двигателем: технология обработки для аэрокосмической промышленности

● Высокая эффективность уплотнения обеспечивает стабильность долгосрочной точности восстановления

● Размер платформы: 255 мм х 205 мм

● Максимальное смещение в направлении XY: требования 50X50 мм), минимальный шаг: 0,625 мм

● Точность ответа: односторонний полный диапазон ≤ 10 мм

● Сканирование всего курса ≤ 20 мм

● Опционально Большая моторизованная платформа X-Y VMP1111

● X-Y Размер путешествия: 110x110 мм и Размер платформы: 310mmx255mm
