Переносная цифровая оптическая система измерения твердости Бринелла BrinScan

Оптическая измерительная система твердости по Бринеллю BrinScan

Введение:

● Почти все современные твердомеры по Бринеллю измеряют отпечаток с помощью традиционного механического микроскопа для считывания. Это требует высокой точности визуального считывания, на которую легко могут повлиять факторы окружающей среды. Кроме того, диаметр, считываемый визуально, необходимо записывать вручную. После измерения как минимум дважды для получения среднего значения оператор должен обратиться к таблице твердости, чтобы найти соответствующее значение твердости по Бринеллю.

● BrinScan - это автоматическая оптическая измерительная система по Бринеллю, разработанная на базе операционной системы Windows. Ее можно использовать в сочетании с любым типом твердомера по Бринеллю, представленным на рынке, для автоматического получения твердости по Бринеллю, и она заменит традиционный механический микроскоп для считывания.

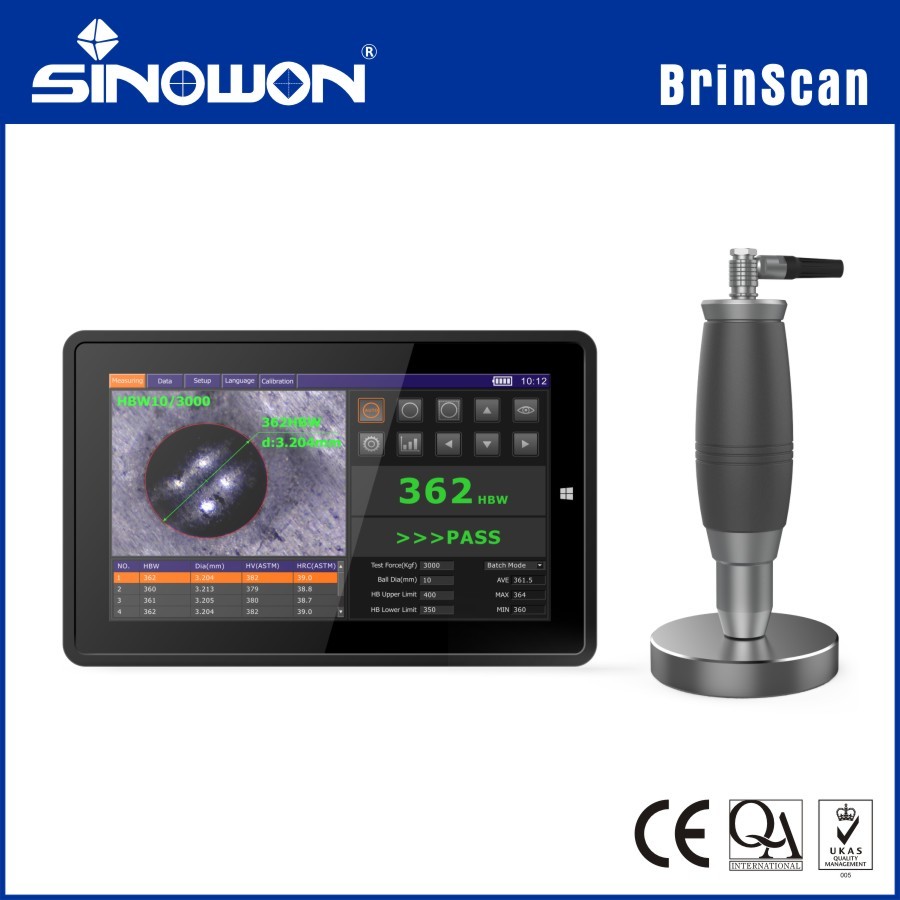

● BrinScan использует передовые визуальные технологии, фотографируя отпечаток с помощью портативного цифрового микроскопа и точно определяя отпечаток даже на сложном фоне для измерения твердости по Бринеллю. Оператору не нужно предсказывать край отпечатка, записывать длину отпечатка и проверять таблицу твердости. BrinScan может выполнять автоматическое измерение, автоматическую запись, автоматическое сохранение и автоматическое создание диаграммы измерения твердости.

● Профессиональному оператору требуется около двух минут для выполнения одного измерения с помощью механического микроскопа для считывания, что приводит к низкой эффективности. И ошибки будут возникать во время измерения, в то время как работа BrinScan не требует профессионального оператора, а твердость по Бринеллю будет точно получена в течение одной секунды.

Применение:

BrinScan можно использовать в лаборатории, а также в сочетании с планшетным ПК и ноутбуком Windows на месте.

Особенности:

1. Обтекаемый дизайн:

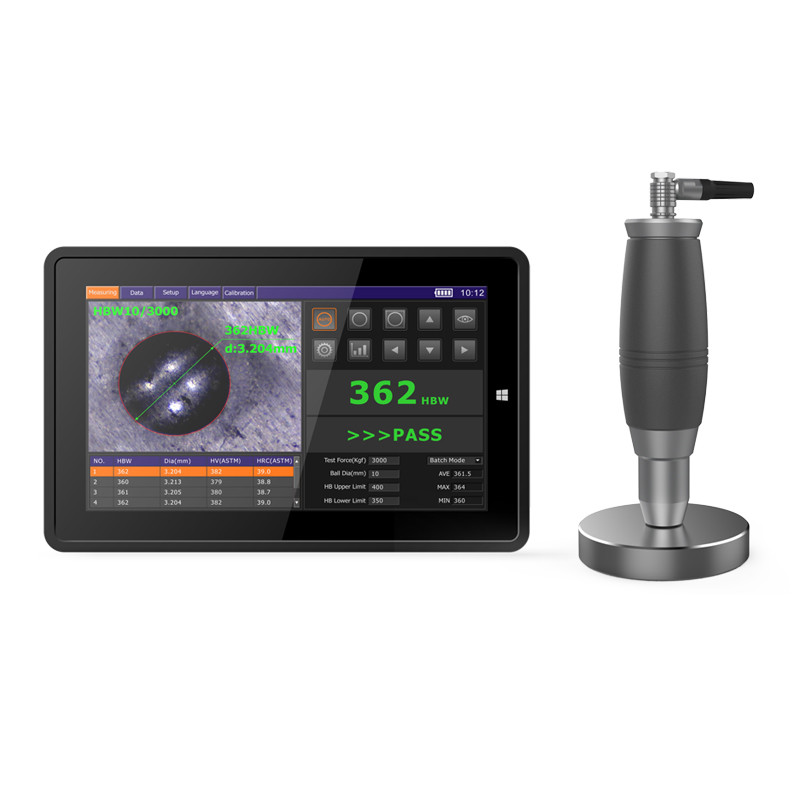

Портативный микроскоп имеет обтекаемый дизайн. Он отличается изысканным внешним видом и удобством в руке.

2. Магнитный зонд

Контактная поверхность измерительного микроскопа имеет кольцевой магнит, что позволяет ему вертикально адсорбироваться на магнитном образце без помощи рук.

3. Изображение высокой четкости

В микроскопе используется светодиодный источник холодного света, оптическая система высокой четкости и цифровая CMOS-камера. Отпечаток может четко отображаться на изображении.

4. Автоматическая идентификация

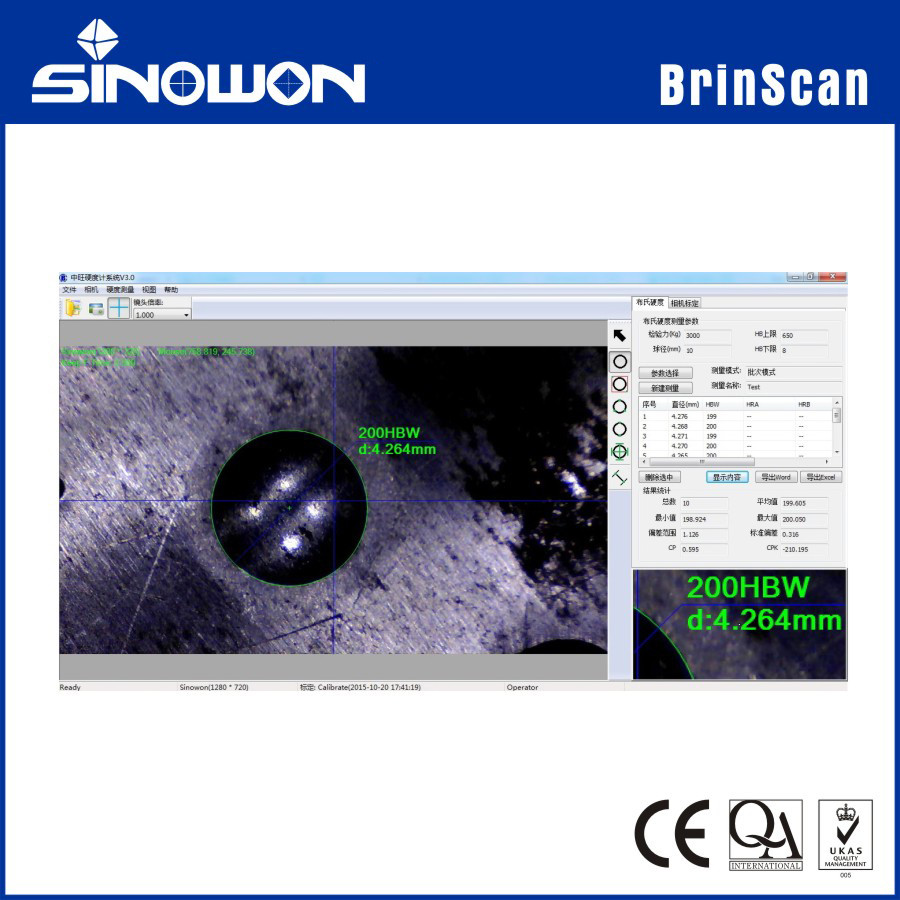

BrinScan может автоматически идентифицировать край отпечатка и автоматически измерять окружность отпечатка (более 200 точек для одной окружности). Он автоматически вычисляет диаметр и получает твердость по Бринеллю. Для больших отпечатков нет необходимости отображать весь отпечаток, можно измерить более 1/2 отпечатка, отображаемого на интерфейсе.

5. Измерение одним нажатием

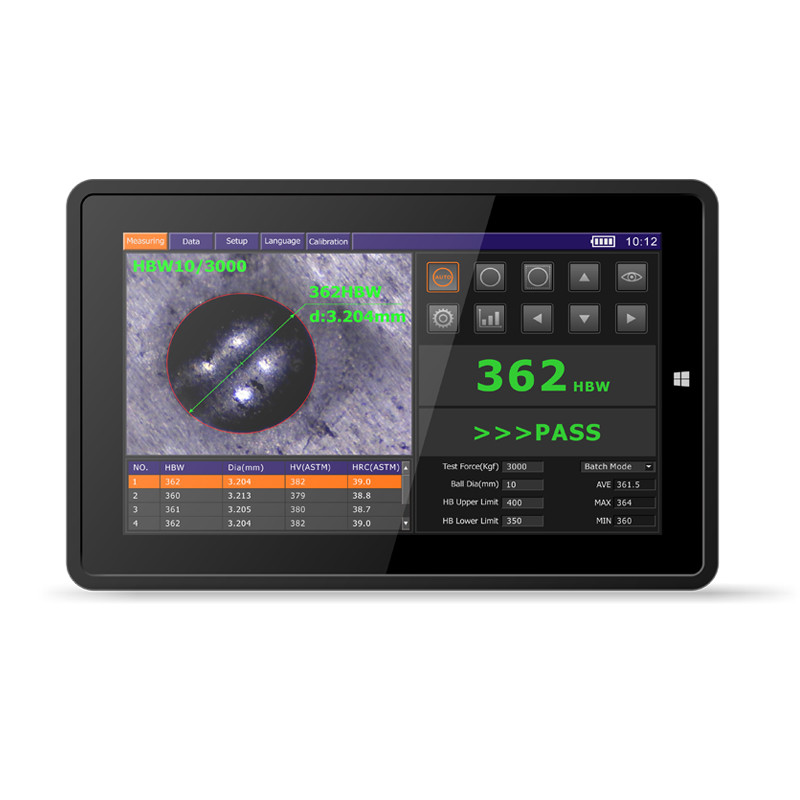

BrinScan имеет простой и понятный интерфейс, оператор может использовать его без профессиональной подготовки. Нет необходимости делать ручной выбор, достаточно одного нажатия клавиши, и появятся диаметр отпечатка и значение твердости.

BrinScan также сохраняет основную функцию выбора, такую как двухточечный, трехточечный и общий выбор. Увеличение изображения можно использовать при ручном измерении, повышая точность ручного измерения.

6. Простая калибровка

Первоначальную калибровку BrinScan можно выполнить со стеклянной шкалой и стандартным блоком твердости по Бринеллю. После калибровки шкалы (значение K) нет необходимости повторно выполнять калибровку при изменении измерительной шкалы, мы можем напрямую измерять в новой шкале.

7. Вывод отчета

BrinScan отображает диаметр отпечатка, измеренное значение, Max, Min, значение преобразования (HRA, HRB, HRC, HV, HS, предел прочности при растяжении и т. д.). Автоматическое сохранение изображения отпечатка, а также отдел и оператор могут быть определены пользователем. Word, Excel могут быть созданы автоматически без ручной записи.

8. Сильная совместимость

BrinScan можно использовать в сочетании с любым типом твердомера по Бринеллю, совместим с WIN7, WIN8, WIN10.
